Acoplamientos mecánicos: rígidos, flexibles y de seguridad

¡Bienvenidos nuevamente al blog de Welectronic! Un acoplamiento es el elemento que une el eje del motor con el eje de la máquina (bomba, reductor, ventilador) para transmitir el torque. Parece un componente sencillo, pero es uno de los puntos donde más fallas se originan: una desalineación pequeña pero constante puede destruir rodamientos, sellos y al propio acoplamiento. Aquí aprenderás los tipos (rígidos, flexibles y de seguridad), cómo seleccionarlos por torque y velocidad, y cómo alinearlos.

1. Tipos principales y características

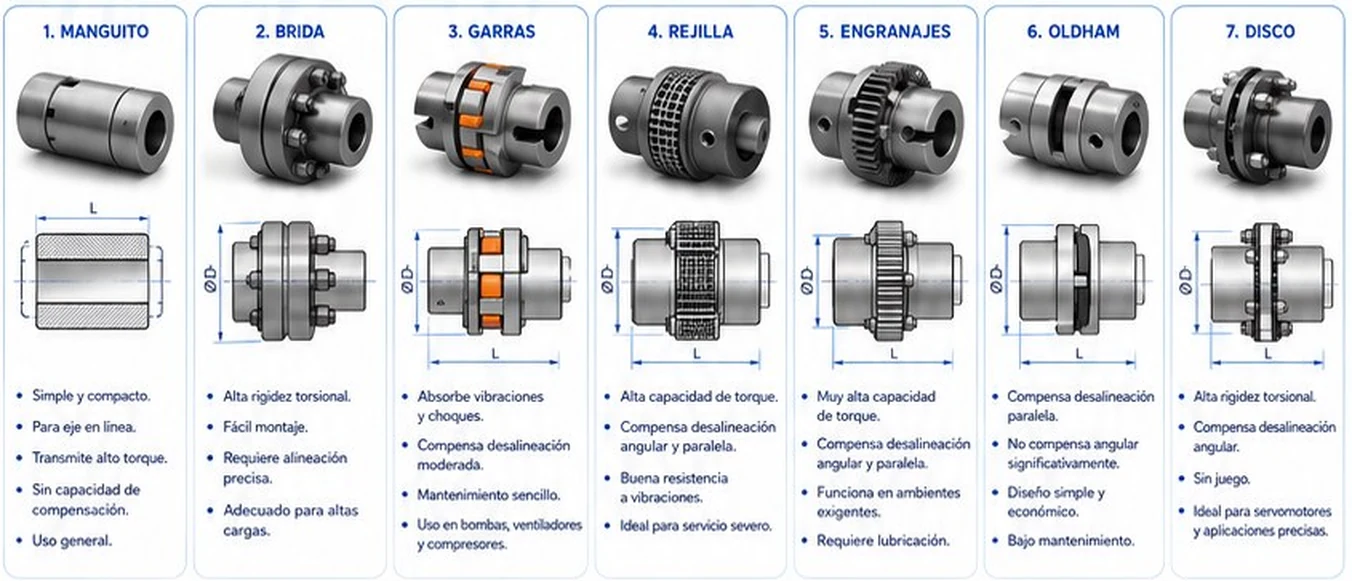

Siete tipos de acoplamientos mecánicos: manguito, brida, garras, rejilla, engranajes, Oldham y disco, con sus características — Tipos principales de acoplamientos. Fuente: ficha técnica Welectronic.

Manguito: simple y compacto, para ejes en línea. Transmite alto torque pero no compensa ninguna desalineación. Uso general.
Brida: alta rigidez torsional y fácil montaje; requiere alineación precisa y es adecuado para altas cargas.
Garras (con elemento elástico): absorbe vibraciones y choques, compensa desalineación moderada y su mantenimiento es sencillo. Se usa en bombas, ventiladores y compresores.
Rejilla: alta capacidad de torque, compensa desalineación angular y paralela, tiene buena resistencia a vibraciones y es ideal para servicio severo.
Engranajes: muy alta capacidad de torque; compensa desalineación angular y paralela, funciona en ambientes exigentes y requiere lubricación.
Oldham: compensa desalineación paralela pero no la angular de forma significativa. Diseño simple y económico, con bajo mantenimiento.
Disco: alta rigidez torsional, compensa desalineación angular, sin juego. Es ideal para servomotores y aplicaciones precisas.

La idea clave: los rígidos (manguito, brida) solo transmiten torque y exigen ejes casi perfectamente alineados; los flexibles admiten cierta desalineación y amortiguan; los de seguridad (por ejemplo, los de límite de torque o fusible) se desacoplan para proteger la máquina en una sobrecarga.

2. Compensación de desalineación

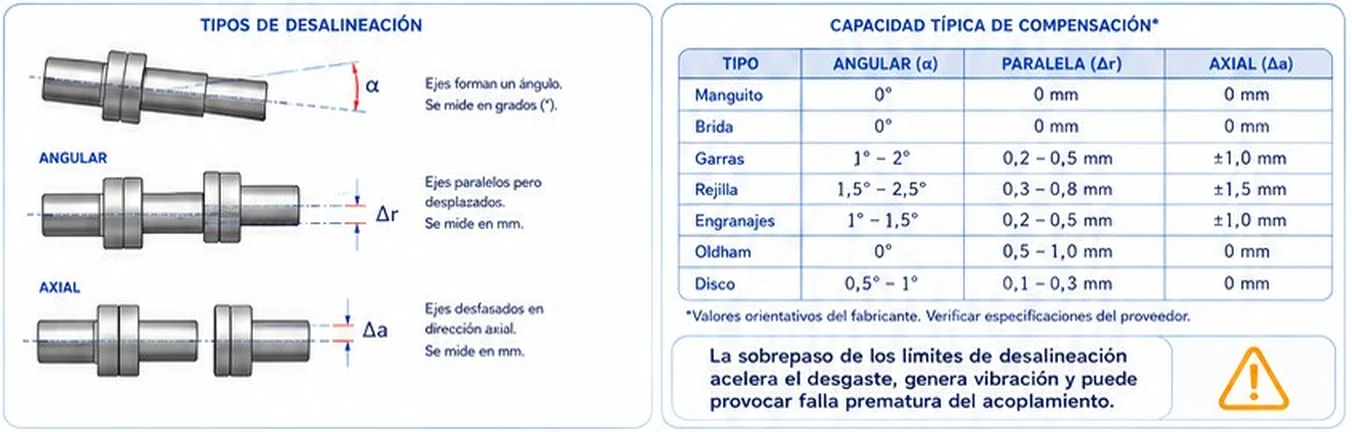

Tipos de desalineación angular, paralela y axial y tabla de capacidad típica de compensación de cada acoplamiento — Tipos de desalineación y capacidad típica de compensación. Fuente: ficha técnica Welectronic.

Angular (α): los ejes forman un ángulo; se mide en grados.
Paralela o radial (Δr): ejes paralelos pero desplazados; se mide en mm.
Axial (Δa): ejes desfasados en dirección axial; se mide en mm.

Valores orientativos de capacidad de compensación (verifica siempre las especificaciones del proveedor): manguito y brida, 0 en los tres; garras, 1°-2° / 0,2-0,5 mm / ±1,0 mm; rejilla, 1,5°-2,5° / 0,3-0,8 mm / ±1,5 mm; engranajes, 1°-1,5° / 0,2-0,5 mm / ±1,0 mm; Oldham, 0° / 0,5-1,0 mm / 0 mm; disco, 0,5°-1° / 0,1-0,3 mm / 0 mm.

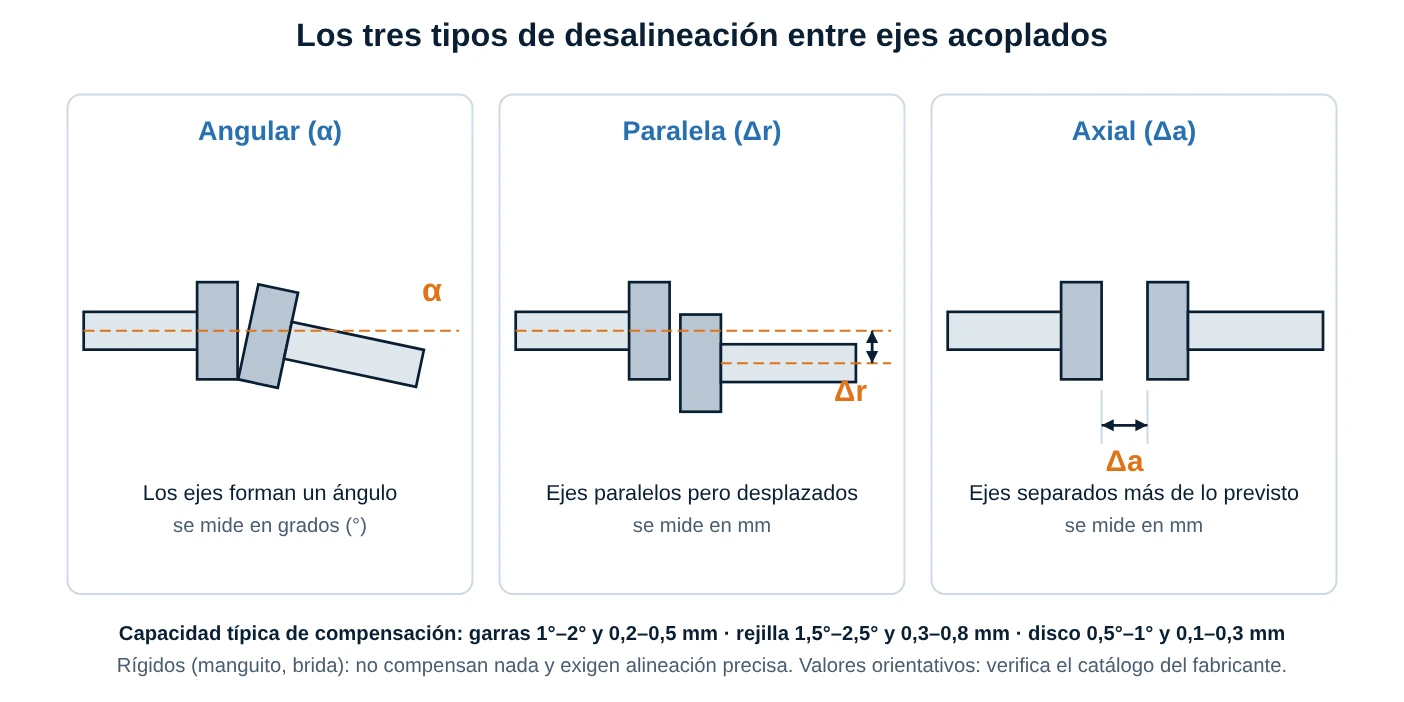

Diagrama de los tres tipos de desalineación: angular, paralela y axial — Diagrama original: los tres tipos de desalineación.

Importante: esa "capacidad de compensación" es lo que el acoplamiento tolera sin destruirse, no lo que debes dejar. Un acoplamiento flexible con la máxima desalineación admisible trabaja al límite y se desgasta más rápido. Alinea siempre lo mejor posible: la sobrepasada de límites acelera el desgaste, genera vibración y puede provocar falla prematura.

3. Selección rápida: por torque y velocidad

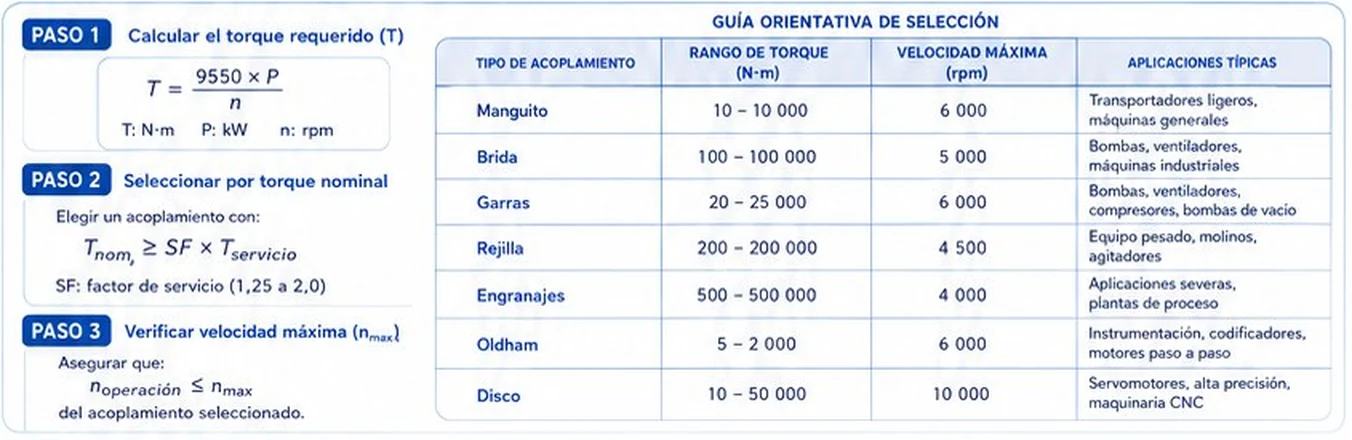

Tres pasos de selección de acoplamientos y guía orientativa de rango de torque y velocidad máxima por tipo — Selección por torque y velocidad. Fuente: ficha técnica Welectronic.

Paso 1 – Calcular el torque requerido:

T = 9550 × P / n [N·m, con P en kW y n en rpm]

Paso 2 – Seleccionar por torque nominal, aplicando un factor de servicio SF (de 1,25 a 2,0 según el tipo de carga):

T_nom ≥ SF × T_servicio

Paso 3 – Verificar la velocidad máxima: n_operación ≤ n_máx del acoplamiento seleccionado.

La guía orientativa de la ficha indica, para cada tipo, rangos de torque (N·m) y velocidad máxima (rpm): manguito 10-10.000 y 6.000; brida 100-100.000 y 5.000; garras 20-25.000 y 6.000; rejilla 200-200.000 y 4.500; engranajes 500-500.000 y 4.000; Oldham 5-2.000 y 6.000; disco 10-50.000 y 10.000. Aplicaciones típicas: garras en bombas, ventiladores y compresores; rejilla en equipo pesado, molinos y agitadores; engranajes en aplicaciones severas y plantas de proceso; Oldham en instrumentación, codificadores y motores paso a paso; disco en servomotores, alta precisión y maquinaria CNC.

4. Alineación e inspección

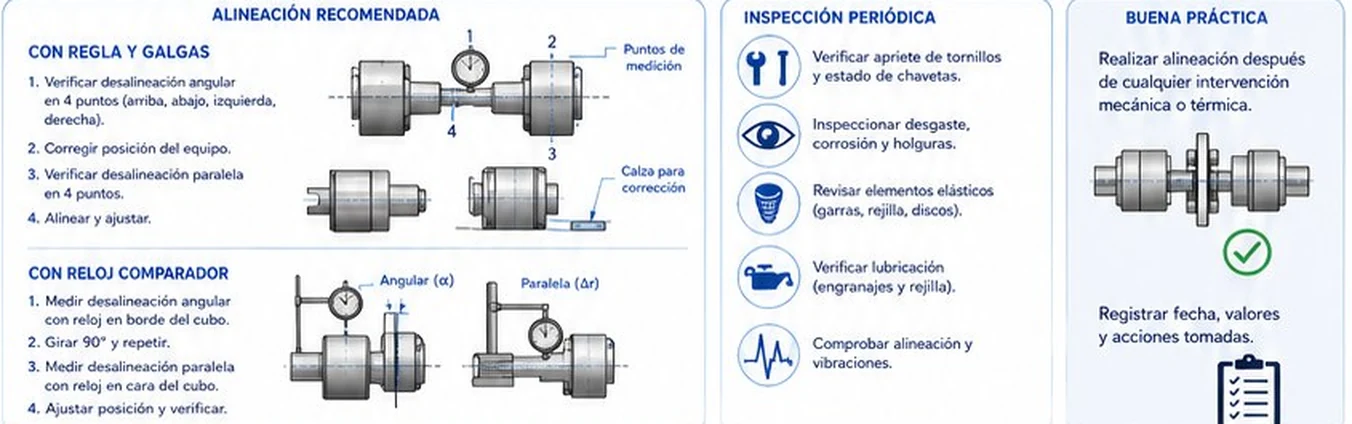

Alineación con regla y galgas, con reloj comparador, inspección periódica y buena práctica — Alineación recomendada e inspección periódica. Fuente: ficha técnica Welectronic.

Con regla y galgas: verifica la desalineación angular en 4 puntos (arriba, abajo, izquierda, derecha), corrige la posición del equipo, verifica la desalineación paralela en 4 puntos y ajusta con calzas.

Con reloj comparador: mide la desalineación angular con el reloj en el borde del cubo, gira 90° y repite; mide la desalineación paralela con el reloj en la cara del cubo y ajusta la posición verificando. Un detalle importante: al girar los dos ejes juntos, el reloj registra la lectura total del indicador (TIR), que es el doble del desplazamiento real entre ejes; la desalineación paralela es la mitad de esa lectura.

Inspección periódica: verifica el apriete de tornillos y el estado de chavetas; inspecciona desgaste, corrosión y holguras; revisa los elementos elásticos (garras, rejilla, discos); verifica la lubricación (engranajes y rejilla); y comprueba alineación y vibraciones. Buena práctica: realiza la alineación después de cualquier intervención mecánica o térmica, y registra fecha, valores y acciones tomadas: te servirá para ver tendencias.

5. Fallas comunes, causas y acciones

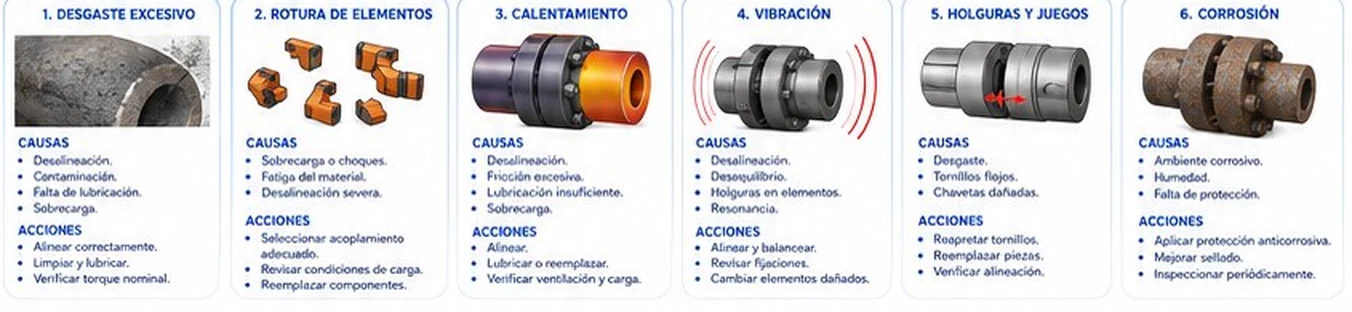

Seis fallas comunes en acoplamientos con sus causas y acciones: desgaste excesivo, rotura de elementos, calentamiento, vibración, holguras y corrosión — Fallas comunes en acoplamientos. Fuente: ficha técnica Welectronic.

Desgaste excesivo: desalineación, contaminación, falta de lubricación, sobrecarga. Acciones: alinear, limpiar y lubricar, verificar el torque nominal.
Rotura de elementos: sobrecarga o choques, fatiga del material, desalineación severa. Acciones: seleccionar el acoplamiento adecuado, revisar condiciones de carga y reemplazar componentes.
Calentamiento: desalineación, fricción excesiva, lubricación insuficiente, sobrecarga. Acciones: alinear, lubricar o reemplazar, verificar ventilación y carga.
Vibración: desalineación, desequilibrio, holguras en elementos, resonancia. Acciones: alinear y balancear, revisar fijaciones, cambiar elementos dañados.
Holguras y juegos: desgaste, tornillos flojos, chavetas dañadas. Acciones: reapretar tornillos, reemplazar piezas, verificar alineación.
Corrosión: ambiente corrosivo, humedad, falta de protección. Acciones: aplicar protección anticorrosiva, mejorar el sellado e inspeccionar periódicamente.

✅ 5 Problemas Resueltos

Problema 1: Un motor de 15 kW gira a 1450 rpm y acciona una bomba. ¿Qué torque debe transmitir el acoplamiento?

Solución:
T = 9550 × P / n = 9550 × 15 / 1450 = 143.250 / 1450
T = 98,79 N·m

Problema 2: Con el torque del problema 1 y un factor de servicio SF = 1,5, ¿qué torque nominal debe tener el acoplamiento? ¿Cuáles de estos tipos de la guía son candidatos: garras (20-25.000 N·m), rejilla (200-200.000 N·m) o brida (100-100.000 N·m)?

Solución:
T_nom ≥ SF × T = 1,5 × 98,79 = 148,2 N·m.
Garras: 148,2 está dentro de 20-25.000 → candidato.
Brida: 148,2 está dentro de 100-100.000, pero es rígida y exige alineación perfecta; sirve solo si puedes garantizarla.
Rejilla: su rango empieza en 200 N·m → queda fuera (sobredimensionada).
Velocidad: 1450 rpm ≤ 6.000 rpm de las garras → cumple. Para una bomba conviene el de garras.

Problema 3: Un servomotor gira a 8.000 rpm y requiere un acoplamiento sin juego. Entre manguito (6.000 rpm), garras (6.000), rejilla (4.500), engranajes (4.000), Oldham (6.000) y disco (10.000), ¿cuál puede usarse?

Solución:
La velocidad de operación (8.000 rpm) debe cumplir n_operación ≤ n_máx. Solo el acoplamiento de disco (10.000 rpm) lo cumple, y además es sin juego y de alta rigidez torsional, lo que se necesita en servoaccionamientos.

Problema 4: Al alinear con reloj comparador girando ambos ejes, la lectura total en la cara del cubo es 0,30 mm. ¿Cuál es la desalineación paralela real y es admisible para un acoplamiento de garras (0,2-0,5 mm)?

Solución:
Desalineación paralela = TIR / 2 = 0,30 / 2 = 0,15 mm.
Está dentro de la capacidad máxima del acoplamiento (hasta 0,2-0,5 mm), pero es mejor corregirla: lo ideal es acercarse a cero para no trabajar al límite.

Problema 5: Con galgas se mide en un acoplamiento de 150 mm de diámetro una diferencia de apertura de 0,35 mm entre el punto más abierto y el más cerrado. ¿Qué desalineación angular hay?

Solución:
α = arctan(0,35 / 150) = arctan(0,002333) = 0,13°.
Es muy pequeña frente al 1°-2° que admiten las garras, pero se corrige con calzas de todos modos.

🏋️ 5 Ejercicios Propuestos

Ejercicio 1: Un motor de 7,5 kW gira a 960 rpm. ¿Qué torque transmite el acoplamiento?

T = 9550 × 7,5 / 960 = 74,61 N·m

Ejercicio 2: Con el torque del ejercicio 1 y SF = 2,0, ¿qué torque nominal mínimo debe tener el acoplamiento?

T_nom ≥ 2,0 × 74,61 = 149,2 N·m

Ejercicio 3: Un motor de 11 kW a 1470 rpm mueve un ventilador y se usa SF = 1,25. Calcula T_nom y di si una rejilla (rango 200-200.000 N·m) o unas garras (20-25.000 N·m) son candidatas.

T = 9550 × 11 / 1470 = 71,46 N·m; T_nom ≥ 1,25 × 71,46 = 89,3 N·m.
Las garras son candidatas (89,3 está en 20-25.000). La rejilla queda fuera (su rango empieza en 200 N·m).

Ejercicio 4: Con reloj comparador la lectura total (girando los dos ejes) es 0,50 mm. ¿Cuál es la desalineación paralela y cabe en un acoplamiento de disco (0,1-0,3 mm)?

Desalineación = 0,50 / 2 = 0,25 mm. Cabe (0,25 ≤ 0,3), pero está cerca del límite: conviene corregirla antes de operar.

Ejercicio 5: Un acoplamiento de garras presenta polvo de goma, calentamiento y elementos elásticos rotos a los pocos meses. ¿Qué causas debes revisar?

Revisa: desalineación severa (angular y paralela), sobrecarga o choques (comprobando el torque nominal y el factor de servicio), lubricación insuficiente en las zonas de fricción y ventilación. Después de reemplazar los elementos, realiza una alineación de precisión y registra los valores.
