Alineación de ejes: métodos, tolerancias y corrección

¡Bienvenidos nuevamente al blog de Welectronic! Un motor y una bomba pueden girar perfectamente por separado y, aun así, destruirse mutuamente si sus ejes no están alineados. La desalineación es una de las causas más frecuentes de vibración alta, calentamiento de rodamientos y falla de sellos y acoples. Aquí verás los tipos de desalineación, los métodos de medición, la secuencia correcta de corrección, las tolerancias orientativas y cómo calcular los calces.

1. Tipos de desalineación

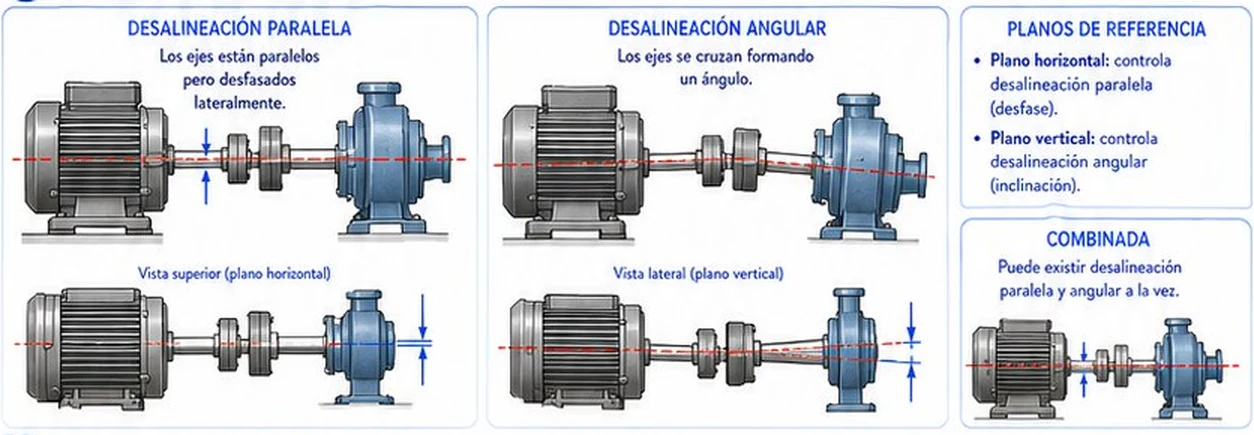

Desalineación paralela, angular y combinada entre motor y bomba, con los planos de referencia horizontal y vertical — Tipos de desalineación y planos de referencia. Fuente: ficha técnica Welectronic.

Paralela (offset): los ejes son paralelos pero están desfasados lateralmente.
Angular: los ejes se cruzan formando un ángulo.
Combinada: existen ambas a la vez; es el caso más común en campo.

La desalineación se mide y corrige en dos planos: el plano horizontal (vista superior) y el plano vertical (vista lateral).

Precisión sobre el póster: el póster asocia el plano horizontal con la desalineación paralela y el vertical con la angular. En la práctica, cada plano puede tener las dos: debes medir offset y ángulo en el plano horizontal y también en el vertical (cuatro valores en total) y corregir ambos.

2. Métodos de medición

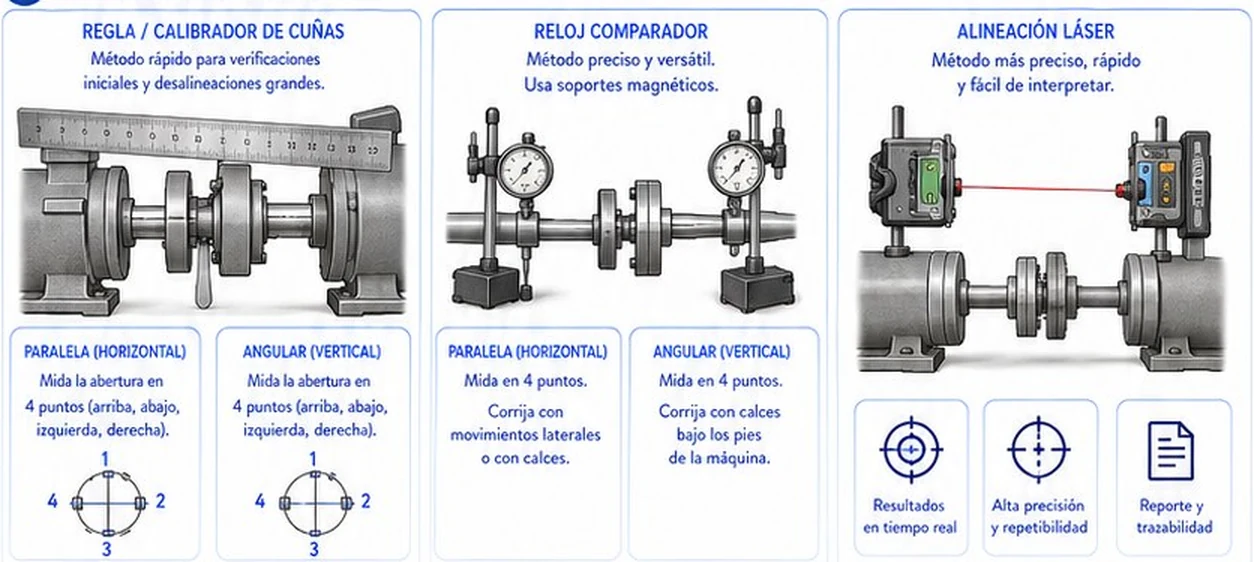

Métodos de medición de alineación: regla o calibrador de cuñas, reloj comparador con soportes magnéticos y alineación láser — Regla, reloj comparador y láser. Fuente: ficha técnica Welectronic.

Regla / calibrador de cuñas: método rápido para verificaciones iniciales y desalineaciones grandes. Mide la abertura en 4 puntos (arriba, abajo, izquierda, derecha).
Reloj comparador: método preciso y versátil, con soportes magnéticos. Mide en 4 puntos; corrige con movimientos laterales o calces bajo los pies de la máquina.
Alineación láser: el método más preciso, rápido y fácil de interpretar; da resultados en tiempo real, alta precisión y repetibilidad, y genera reporte con trazabilidad.

Con el reloj comparador, el método clásico es el de borde y cara (rim and face): el borde del acople da el offset y la cara da el ángulo. Si pones el reloj en cero arriba y giras 180°, la lectura abajo es el doble del offset (por eso el offset = lectura / 2).

Offset = lectura a 180° / 2
Corrección de calce en una pata = L × Δ / D

donde Δ es la diferencia de abertura medida en la cara del acople, D el diámetro sobre el que se midió y L la distancia desde el plano de medición hasta la pata.

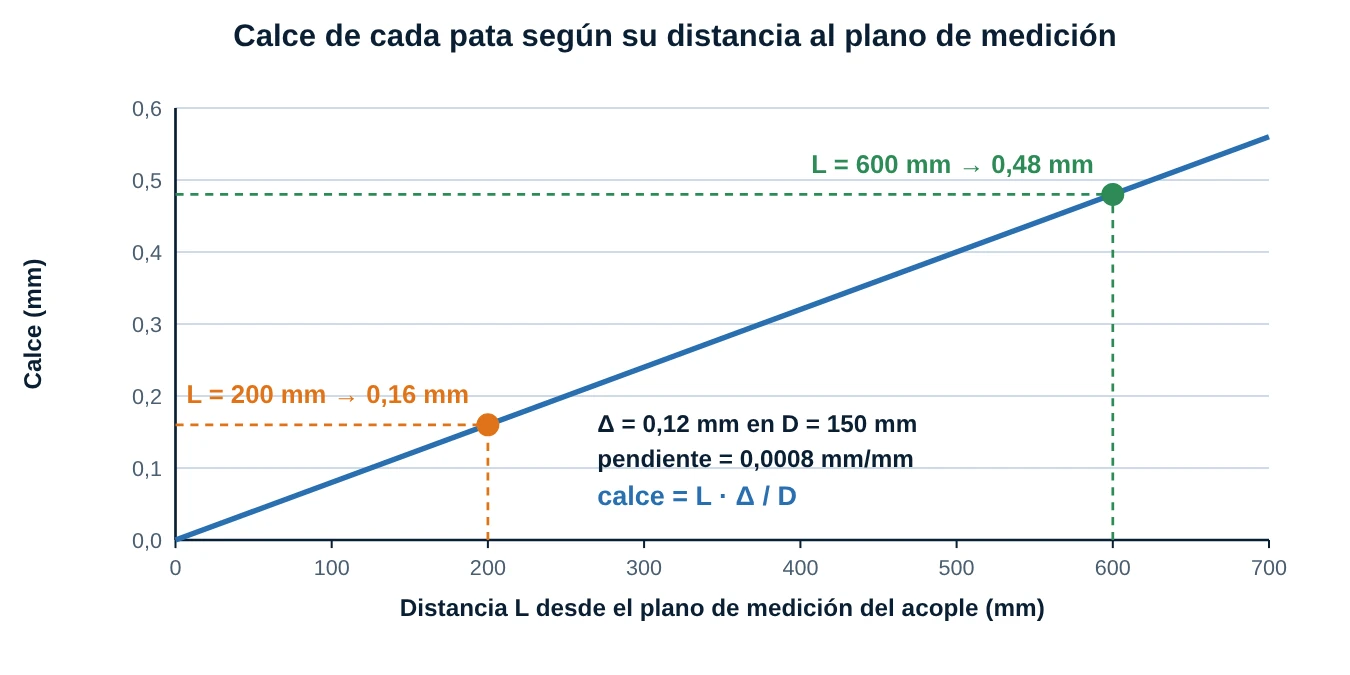

Esquema del cálculo de calces: diferencia de abertura de 0,12 mm en un diámetro de 150 mm y patas a 200 y 600 mm dan calces de 0,16 y 0,48 mm — Diagrama original: cómo se calcula el calce de cada pata a partir de la abertura angular.

3. Secuencia de medición y corrección

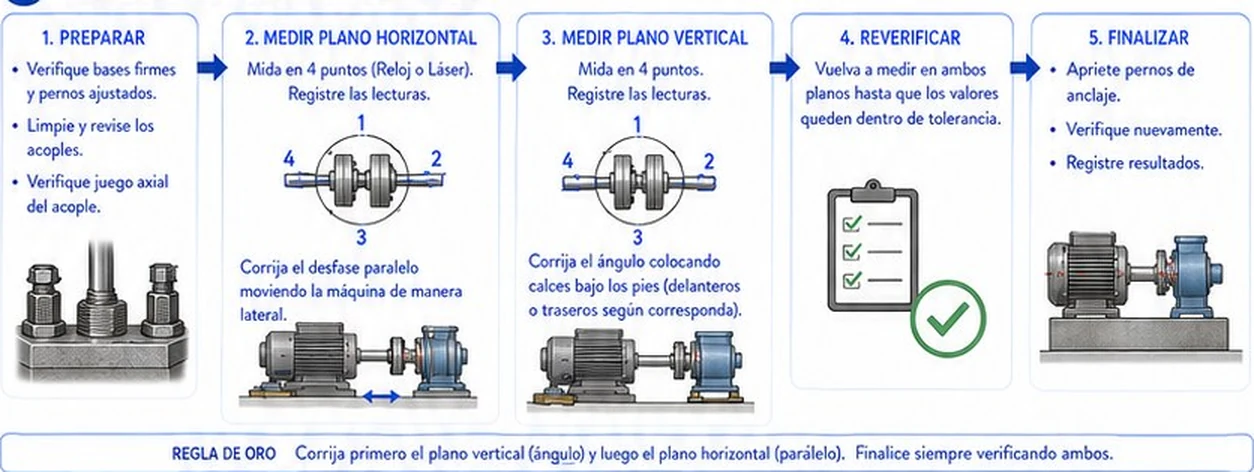

Secuencia en cinco pasos: preparar, medir plano horizontal, medir plano vertical, reverificar y finalizar, con la regla de oro — Secuencia de medición y corrección. Fuente: ficha técnica Welectronic.

Preparar: verifica bases firmes y pernos ajustados; limpia y revisa los acoples; verifica el juego axial del acople.
Medir el plano horizontal (reloj o láser) en 4 puntos y registra las lecturas. Corrige el desfase paralelo moviendo la máquina lateralmente.
Medir el plano vertical en 4 puntos y registra. Corrige el ángulo colocando calces bajo los pies (delanteros o traseros, según corresponda).
Reverificar: vuelve a medir en ambos planos hasta que los valores queden dentro de tolerancia.
Finalizar: aprieta los pernos de anclaje, verifica de nuevo y registra los resultados.

Regla de oro: corrige primero el plano vertical (ángulo) y luego el horizontal (paralelo). Finaliza siempre verificando ambos planos. Nota: en el póster la secuencia mide primero el horizontal; no hay contradicción si mides los dos planos antes de mover nada y, al corregir, empiezas por el vertical. Antes de todo, revisa la pata coja (soft foot) y los pernos: si la máquina no apoya bien, todas las lecturas cambian al apretar.

4. Tolerancias y herramientas de corrección

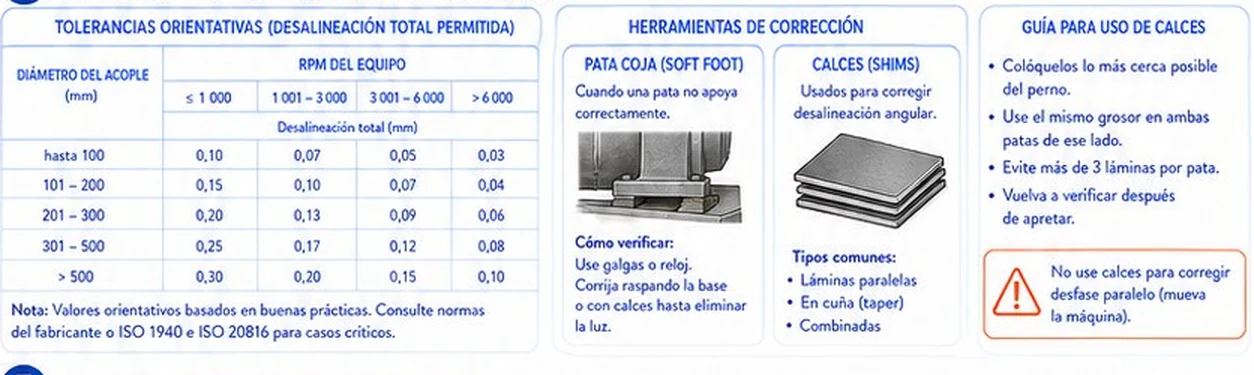

Tabla de tolerancias orientativas de desalineación según diámetro del acople y rpm, y herramientas de corrección: pata coja y calces — Tolerancias orientativas, pata coja y calces. Fuente: ficha técnica Welectronic.

Diámetro del acople (mm)	≤ 1.000 rpm	1.001-3.000 rpm	3.001-6.000 rpm	> 6.000 rpm
hasta 100	0,10	0,07	0,05	0,03
101-200	0,15	0,10	0,07	0,04
201-300	0,20	0,13	0,09	0,06
301-500	0,25	0,17	0,12	0,08
> 500	0,30	0,20	0,15	0,10

Valores orientativos de desalineación total en mm: a mayor velocidad, menor tolerancia; a mayor diámetro de acople, mayor tolerancia.

Corrección sobre las normas citadas: el póster remite a ISO 1940 e ISO 20816 para casos críticos. ISO 1940 trata del balanceo de rotores (hoy ISO 21940) y ISO 20816 de vibración, no de alineación. Para alineación, toma las tolerancias del fabricante del acople y de la máquina; la tabla es solo una referencia de buenas prácticas.

Pata coja (soft foot): cuando una pata no apoya correctamente. Verifícala con galgas o reloj, y corrígela raspando la base o con calces hasta eliminar la luz. Una referencia habitual es mantenerla por debajo de 0,05 mm.
Calces (shims): láminas paralelas, en cuña (taper) o combinadas. Colócalos lo más cerca posible del perno, usa el mismo grosor en ambas patas de ese lado, evita más de 3 láminas por pata y vuelve a verificar después de apretar.
No uses calces para corregir el desfase paralelo horizontal: en ese plano mueve la máquina lateralmente. (En el plano vertical, el offset sí se corrige subiendo ambas patas con calces.)

5. Síntomas, beneficios y selección rápida

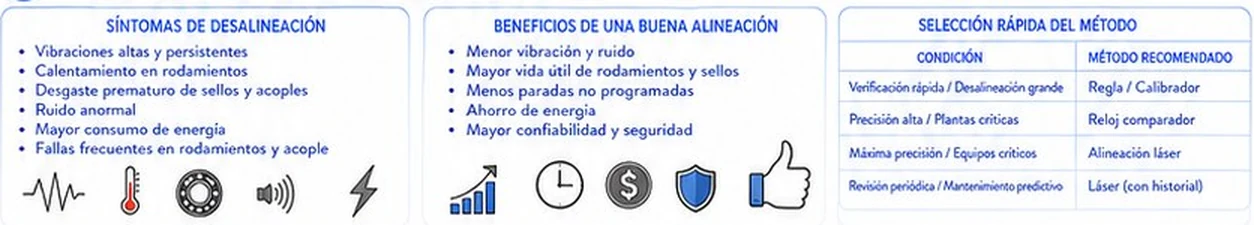

Síntomas de desalineación, beneficios de una buena alineación y selección rápida del método según la condición — Síntomas, beneficios y selección del método. Fuente: ficha técnica Welectronic.

Síntomas: vibraciones altas y persistentes (sobre todo a 1× y 2× rpm, con componente axial), calentamiento en rodamientos, desgaste prematuro de sellos y acoples, ruido anormal, mayor consumo de energía y fallas frecuentes en rodamientos y acople.
Beneficios: menor vibración y ruido, mayor vida útil de rodamientos y sellos, menos paradas no programadas, ahorro de energía y mayor confiabilidad y seguridad.
Selección del método: verificación rápida o desalineación grande, regla/calibrador; precisión alta en plantas críticas, reloj comparador; máxima precisión en equipos críticos, láser; revisión periódica o mantenimiento predictivo, láser con historial.

✅ 5 Problemas Resueltos

Problema 1: Un acople de 150 mm de diámetro trabaja a 1.750 rpm. ¿Qué desalineación total orientativa permite la tabla?

Solución:
Diámetro 150 mm → fila 101-200 mm; 1.750 rpm → columna 1.001-3.000 rpm.
Tolerancia = 0,10 mm

Problema 2: Con un reloj en el borde del acople puesto en cero arriba, al girar 180° lee −0,30 mm. ¿Cuánto es el offset?

Solución:
Offset = lectura / 2 = 0,30 / 2 = 0,15 mm. La lectura de un reloj de borde duplica el desfase porque el eje se desplaza a ambos lados del punto de referencia.

Problema 3: Con el reloj en la cara del acople (diámetro de medición D = 150 mm) lees una diferencia de abertura Δ = 0,12 mm entre arriba y abajo. ¿Cuál es la desalineación angular y cuánto calzas en las patas delanteras (a 200 mm) y traseras (a 600 mm)?

Solución:
Pendiente = 0,12 / 150 = 0,0008 mm/mm = 0,8 mm/m (≈ 0,046°)
Calce delantero = 200 · 0,12 / 150 = 0,16 mm
Calce trasero = 600 · 0,12 / 150 = 0,48 mm

Problema 4: Un acople de 250 mm gira a 3.000 rpm y mides 0,15 mm de desalineación total. ¿Cumple la tabla?

Solución:
Fila 201-300 mm, columna 1.001-3.000 rpm: tolerancia = 0,13 mm.
0,15 mm > 0,13 mm → no cumple; hay que corregir y reverificar.

Problema 5: Con el perno suelto, la pata trasera de un motor deja una luz de 0,12 mm medida con galgas. Dispones de calces de 0,02; 0,05 y 0,10 mm. ¿Qué haces?

Solución:
Es pata coja. Colocas un calce de 0,10 + 0,02 = 0,12 mm (solo 2 láminas, menos del máximo de 3), aprietas y vuelves a verificar con galgas o reloj hasta eliminar la luz.

🏋️ 5 Ejercicios Propuestos

Ejercicio 1: Un acople de 80 mm gira a 3.600 rpm. ¿Qué tolerancia orientativa corresponde?

Fila "hasta 100" y columna 3.001-6.000 rpm: 0,05 mm.

Ejercicio 2: Un acople de 400 mm gira a 1.485 rpm. ¿Qué tolerancia corresponde?

Fila 301-500 mm y columna 1.001-3.000 rpm: 0,17 mm.

Ejercicio 3: El reloj de borde, puesto en cero arriba, lee −0,18 mm abajo. ¿Cuánto es el offset vertical?

0,18 / 2 = 0,09 mm.

Ejercicio 4: Δ = 0,06 mm medido en D = 100 mm. Las patas están a 150 mm y 450 mm del plano de medición. ¿Qué calces pones?

Pata a 150 mm: 150 · 0,06 / 100 = 0,09 mm. Pata a 450 mm: 450 · 0,06 / 100 = 0,27 mm.

Ejercicio 5: Debes alinear una bomba crítica con acompañamiento de historial para mantenimiento predictivo. ¿Qué método eliges?

Alineación láser: máxima precisión, resultados en tiempo real, repetibilidad y reporte con trazabilidad.
