Chavetas y chaveteros: tipos, montaje y dimensiones

¡Bienvenidos nuevamente al blog de Welectronic! Una chaveta es una pieza pequeña, pero hace un trabajo enorme: evita que la polea, el engranaje o el acoplamiento giren libres sobre el eje y le transmite el torque. Cuando ves un motor con una polea que "patina" sobre el eje o un chavetero hecho un desastre, ya sabes quién fue el responsable. Aquí aprenderás los tipos de chavetas, cómo trabajan, cómo dimensionarlas, cómo montarlas correctamente y cómo reconocer sus fallas.

1. Tipos de chavetas y aplicaciones

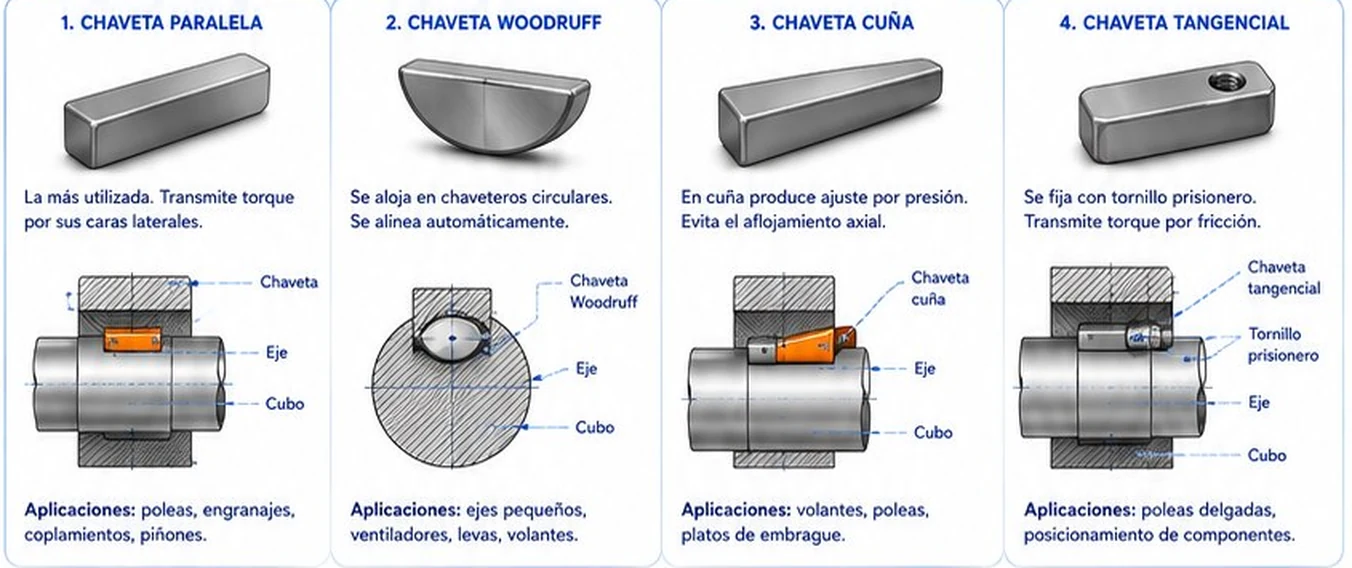

Cuatro tipos de chavetas: paralela, Woodruff, cuña y tangencial, con sus esquemas de montaje y aplicaciones — Tipos de chavetas y aplicaciones. Fuente: ficha técnica Welectronic.

Chaveta paralela: la más utilizada. Transmite el torque por sus caras laterales. Se aplica en poleas, engranajes, acoplamientos y piñones.
Chaveta Woodruff: con forma de media luna, se aloja en chaveteros circulares y se alinea automáticamente. Se usa en ejes pequeños, ventiladores, levas y volantes.
Chaveta cuña: tiene una ligera inclinación (conicidad habitual 1:100) y, al clavarse, produce ajuste por presión y evita el aflojamiento axial. Se aplica en volantes, poleas y platos de embrague.
Chaveta tangencial: se fija con tornillo prisionero y transmite el torque por fricción. Se usa en poleas delgadas y posicionamiento de componentes.

2. Función: transmisión de torque

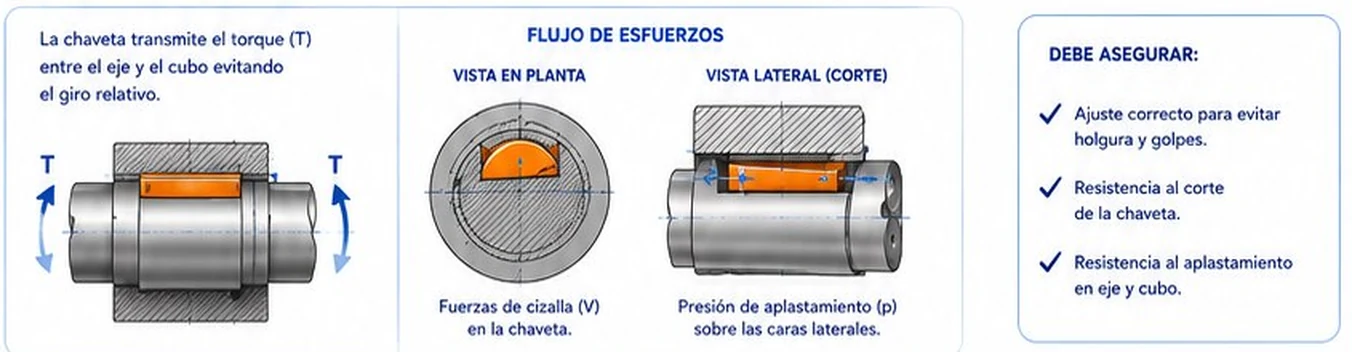

La chaveta transmite el torque entre eje y cubo, con flujo de esfuerzos de cizalla y aplastamiento — Función de la chaveta y flujo de esfuerzos. Fuente: ficha técnica Welectronic.

La chaveta transmite el torque (T) entre el eje y el cubo evitando el giro relativo. Una chaveta bien dimensionada debe asegurar: un ajuste correcto para evitar holgura y golpes, resistencia al corte (esfuerzo de cizalla V en la chaveta) y resistencia al aplastamiento (presión p sobre las caras laterales, tanto en el eje como en el cubo).

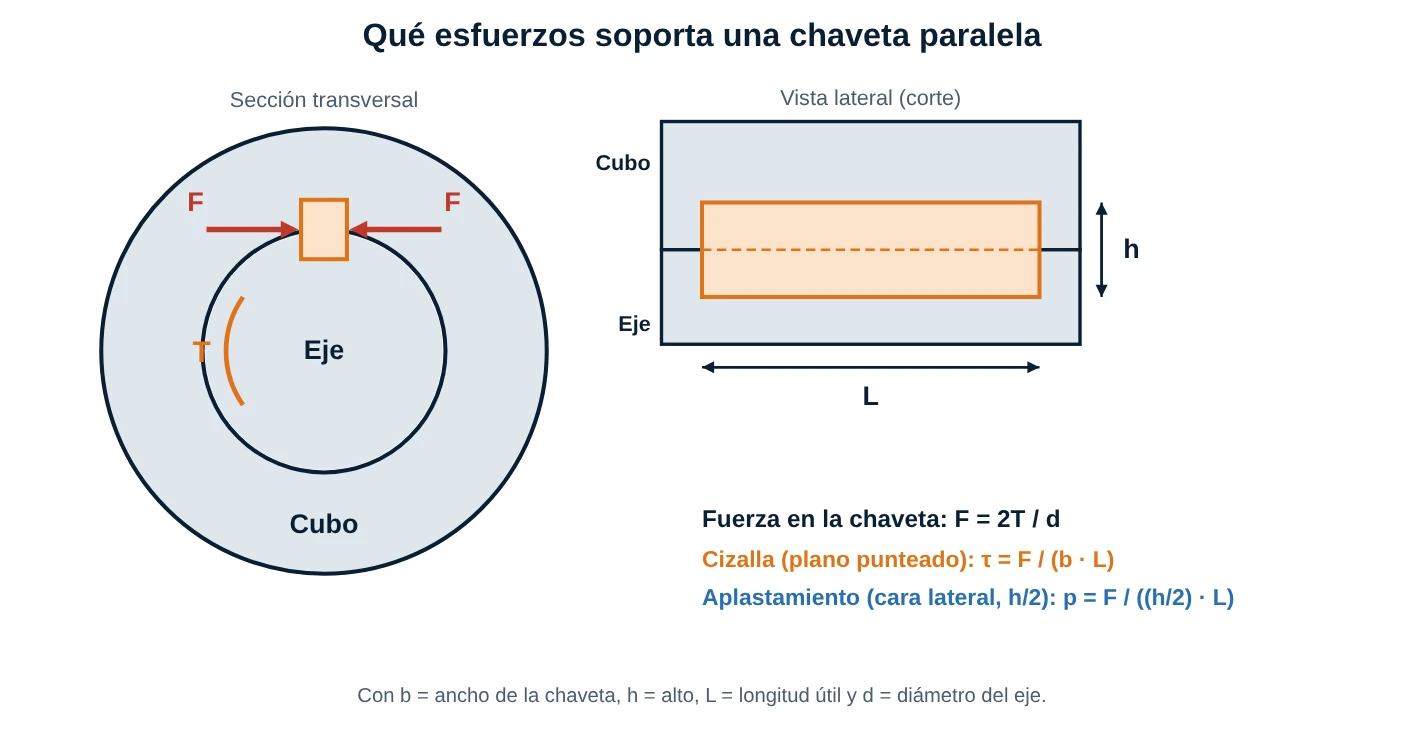

Sección transversal y vista lateral de una chaveta paralela con la fuerza F, el plano de cizalla y el área de aplastamiento — Diagrama original: esfuerzos en una chaveta paralela.

F = 2 · T / d [fuerza tangencial sobre la chaveta]
Cizalla: τ = F / (b · L)
Aplastamiento: p = F / ((h/2) · L)

T es el torque (N·m, usa N·mm si b, h, L están en mm), d el diámetro del eje, b el ancho, h el alto y L la longitud útil de la chaveta. Observa que solo la mitad de la altura (h/2) apoya en cada pieza, por eso el aplastamiento suele mandar en el diseño. Regla práctica: la longitud de la chaveta suele estar entre 1 y 1,5 veces el diámetro del eje; si necesitas más, usa dos chavetas a 120°-180° o cambia a un cubo con estrías.

3. Dimensiones y ajustes

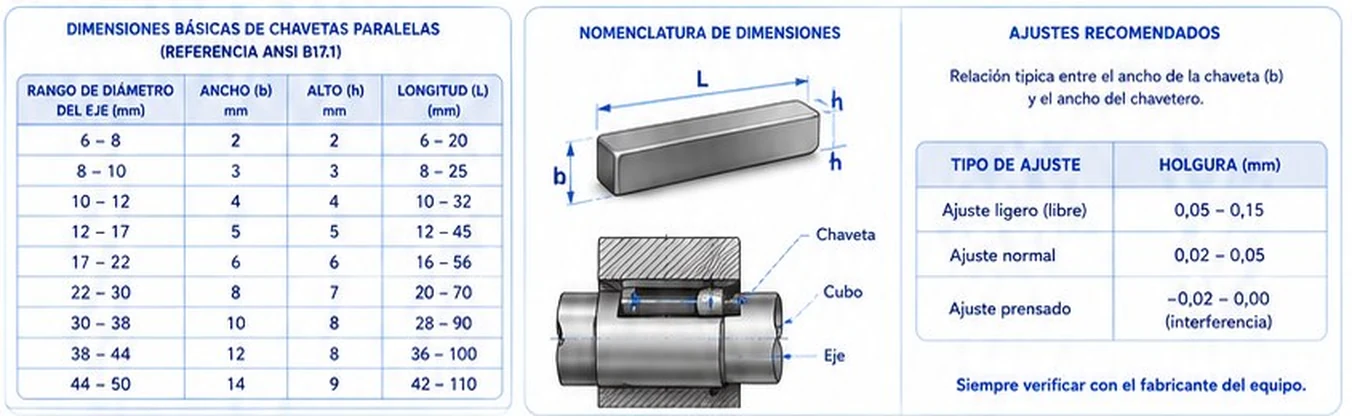

Tabla de dimensiones básicas de chavetas paralelas según el diámetro del eje, nomenclatura de dimensiones y ajustes recomendados — Dimensiones básicas de chavetas paralelas y ajustes recomendados. Fuente: ficha técnica Welectronic.

La ficha entrega las dimensiones básicas de chavetas paralelas según el rango de diámetro del eje:

Eje 6-8 mm: b × h = 2 × 2 mm; L = 6-20 mm.
8-10 mm: 3 × 3; L = 8-25 mm.
10-12 mm: 4 × 4; L = 10-32 mm.
12-17 mm: 5 × 5; L = 12-45 mm.
17-22 mm: 6 × 6; L = 16-56 mm.
22-30 mm: 8 × 7; L = 20-70 mm.
30-38 mm: 10 × 8; L = 28-90 mm.
38-44 mm: 12 × 8; L = 36-100 mm.
44-50 mm: 14 × 9; L = 42-110 mm.

Ojo con la norma: la ficha cita ANSI B17.1, pero esas secciones en milímetros corresponden a la serie métrica ISO 773 / DIN 6885 (la ANSI B17.1 trabaja en pulgadas). Úsalas como referencia y verifica la norma que usa tu equipo. Los rangos de longitud son orientativos: los catálogos estándar admiten rangos más amplios.

Sobre los ajustes, la ficha relaciona el ancho de la chaveta (b) con el ancho del chavetero: ajuste ligero (libre), holgura de 0,05 a 0,15 mm; ajuste normal, de 0,02 a 0,05 mm; y ajuste prensado, de −0,02 a 0,00 mm (interferencia). Verifica siempre con el fabricante del equipo.

4. Montaje correcto

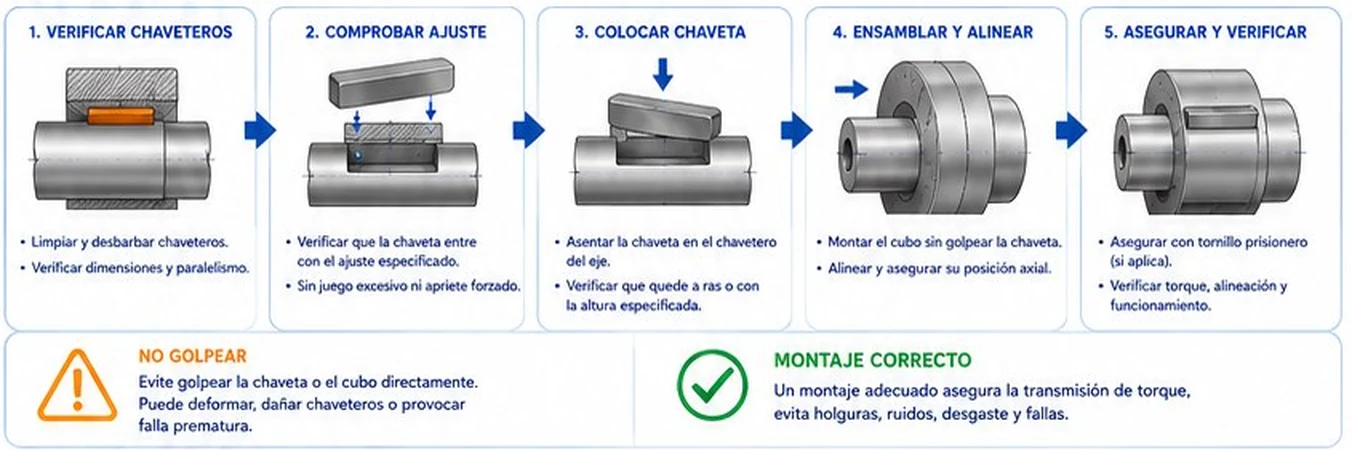

Cinco pasos para montar una chaveta: verificar chaveteros, comprobar ajuste, colocar la chaveta, ensamblar y alinear, asegurar y verificar — Montaje correcto de una chaveta. Fuente: ficha técnica Welectronic.

Verificar chaveteros: limpia y desbarba los chaveteros; verifica dimensiones y paralelismo.
Comprobar ajuste: verifica que la chaveta entre con el ajuste especificado, sin juego excesivo ni apriete forzado.
Colocar la chaveta: asiéntala en el chavetero del eje y verifica que queda a ras o con la altura especificada.
Ensamblar y alinear: monta el cubo sin golpear la chaveta; alinea y asegura su posición axial.
Asegurar y verificar: asegura con tornillo prisionero (si aplica) y verifica torque, alineación y funcionamiento.

No golpear: evita golpear la chaveta o el cubo directamente, porque puedes deformar la pieza, dañar los chaveteros o provocar una falla prematura. Un montaje correcto asegura la transmisión de torque y evita holguras, ruidos, desgaste y fallas.

5. Fallas comunes: causas y consecuencias

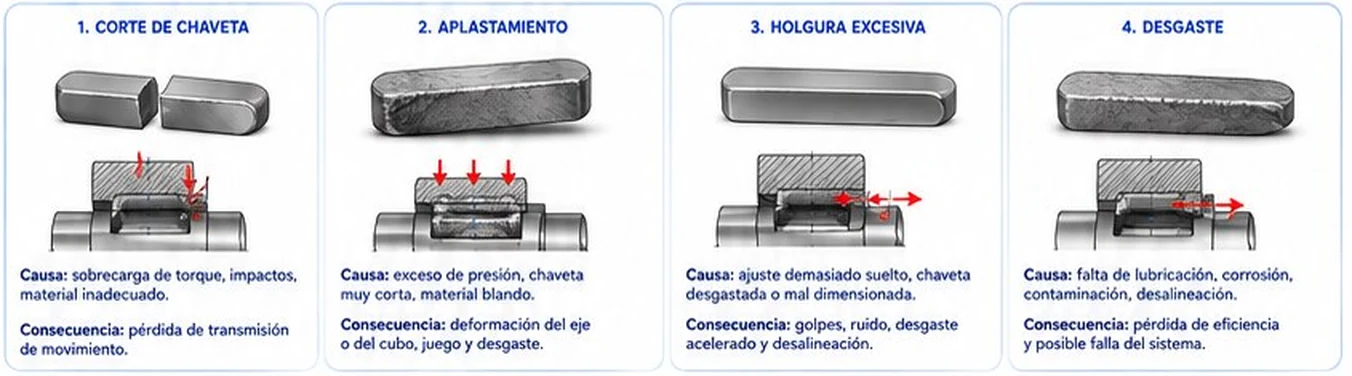

Cuatro fallas comunes de chavetas: corte, aplastamiento, holgura excesiva y desgaste, con sus causas y consecuencias — Fallas comunes en chavetas. Fuente: ficha técnica Welectronic.

Corte de chaveta: causada por sobrecarga de torque, impactos o material inadecuado. Consecuencia: pérdida de transmisión de movimiento.
Aplastamiento: exceso de presión, chaveta muy corta o material blando. Consecuencia: deformación del eje o del cubo, juego y desgaste.
Holgura excesiva: ajuste demasiado suelto, chaveta desgastada o mal dimensionada. Consecuencia: golpes, ruido, desgaste acelerado y desalineación.
Desgaste: falta de lubricación, corrosión, contaminación o desalineación. Consecuencia: pérdida de eficiencia y posible falla del sistema.

Hay una idea de diseño importante: en muchos equipos la chaveta es el eslabón más barato y fácil de cambiar de la cadena de transmisión, y ante una sobrecarga severa es preferible que ceda ella antes que el eje o el cubo. Por eso, cuando cambies una chaveta, no la sustituyas por un tornillo o un trozo de varilla: usa una chaveta del material y la sección especificados.

Recomendación técnica: selecciona el tipo y tamaño de chaveta según el torque, el diámetro del eje y las condiciones de servicio. Usa materiales y ajustes correctos, monta sin golpes, alinea los componentes y aplica mantenimiento periódico.

✅ 5 Problemas Resueltos

Problema 1: Un eje de Ø 28 mm transmite un par de 120 N·m a una polea mediante una chaveta paralela. ¿Qué fuerza tangencial soporta la chaveta y qué sección (b × h) corresponde según la tabla?

Solución:
Según la tabla, para ejes de 22-30 mm la sección es 8 × 7 mm.
F = 2 · T / d = 2 × 120 / 0,028 = 8.571,4 N

Problema 2: Con la chaveta 8 × 7 mm del problema 1 y una longitud útil L = 32 mm, calcula el esfuerzo cortante y la presión de aplastamiento.

Solución:
τ = F / (b · L) = 8.571,4 / (8 × 32) = 33,48 MPa
p = F / ((h/2) · L) = 8.571,4 / (3,5 × 32) = 76,53 MPa
Una chaveta de acero con límites admisibles de cizalla de 60 MPa y de aplastamiento de 100 MPa trabaja con holgura (valores orientativos para carga uniforme).

Problema 3: Un eje de Ø 40 mm transmite 300 N·m. Con una chaveta de 12 × 8 mm, ¿qué longitud mínima necesitas si el esfuerzo cortante admisible es 60 MPa y la presión de aplastamiento admisible es 100 MPa?

Solución:
F = 2T/d = 2 × 300 / 0,040 = 15.000 N
Por cizalla: L ≥ F / (b · τ_adm) = 15.000 / (12 × 60) = 20,83 mm
Por aplastamiento: L ≥ F / ((h/2) · p_adm) = 15.000 / (4 × 100) = 37,5 mm
Manda el aplastamiento: L ≥ 37,5 mm. Se elige una longitud normalizada de 40 mm (dentro del rango 36-100 mm). Comprobación: p = 15.000 / (4 × 40) = 93,75 MPa ≤ 100 MPa ✓.

Problema 4: Una chaveta de 6 × 6 mm y L = 30 mm se monta en un eje de Ø 20 mm. Con una presión de aplastamiento admisible de 100 MPa, ¿qué torque máximo puede transmitir? Verifica la cizalla.

Solución:
F máx = p · (h/2) · L = 100 × 3 × 30 = 9.000 N
T = F · d / 2 = 9.000 × 0,020 / 2 = 90 N·m
Cizalla: τ = 9.000 / (6 × 30) = 50 MPa, menor que 60 MPa ✓.

Problema 5: Una chaveta de 10 mm de ancho se monta con "ajuste normal" (holgura 0,02 a 0,05 mm). ¿Qué ancho debe tener el chavetero? ¿Y si se quiere "ajuste prensado" (−0,02 a 0,00 mm)?

Solución:
Ajuste normal: ancho del chavetero = 10 + (0,02 a 0,05) = 10,02 a 10,05 mm.
Ajuste prensado: ancho del chavetero = 10 + (−0,02 a 0,00) = 9,98 a 10,00 mm (hay interferencia: se monta a presión).

🏋️ 5 Ejercicios Propuestos

Ejercicio 1: Un eje de Ø 20 mm transmite 50 N·m con una chaveta. ¿Cuál es la fuerza tangencial sobre la chaveta?

F = 2 × 50 / 0,020 = 5.000 N

Ejercicio 2: La chaveta del ejercicio 1 es de 6 × 6 mm con L = 25 mm. Calcula τ y p.

τ = 5.000 / (6 × 25) = 33,33 MPa
p = 5.000 / (3 × 25) = 66,67 MPa

Ejercicio 3: Según la tabla, ¿qué sección de chaveta paralela corresponde a ejes de Ø 35 mm, Ø 48 mm y Ø 15 mm?

Ø 35 mm → 30-38 mm → 10 × 8.
Ø 48 mm → 44-50 mm → 14 × 9.
Ø 15 mm → 12-17 mm → 5 × 5.

Ejercicio 4: Una chaveta de 8 × 7 mm con L = 40 mm se monta en un eje de Ø 28 mm. Con p admisible = 100 MPa, ¿qué torque máximo transmite?

F = 100 × 3,5 × 40 = 14.000 N; T = 14.000 × 0,028 / 2 = 196 N·m

Ejercicio 5: Necesitas fijar un volante en un eje pequeño y quieres que la chaveta se alinee sola en un chavetero circular. ¿Qué tipo eliges?

Una chaveta Woodruff (media luna): se aloja en un chavetero circular y se alinea automáticamente. Se usa en ejes pequeños, ventiladores, levas y volantes.
