Control de velocidad neumático: reguladores, escape rápido y simulador

¡Bienvenidos nuevamente al blog de Welectronic! Un cilindro neumático sin control de velocidad es un cilindro que golpea: el aire comprimido llena la cámara en un instante, el vástago sale disparado y la caja, la compuerta o la fijación pagan el golpe. Controlar la velocidad es lo que convierte un movimiento brusco en un movimiento suave, repetible y seguro, y casi nunca requiere un componente caro: basta una aguja bien colocada. Esta publicación es la hoja 15 de la serie de neumática y está pensada como un mini curso: recorremos la ficha, corregimos lo que hay que corregir, ampliamos con normas y casos reales y, al final, tienes un simulador que muestra por dentro cada elemento (aguja, antirretorno, escape rápido) y el efecto que tiene sobre un cilindro real: presiones en ambas cámaras, velocidad, tiempo de carrera, estabilidad y gráficas en el tiempo.

Qué vas a aprender

• Por qué la velocidad de un cilindro depende del caudal y del área (v = Q / A) y por qué el aire comprimido lo complica.
• Cómo funciona por dentro el estrangulador bidireccional, el regulador unidireccional (aguja + antirretorno) y la válvula de escape rápido.
• La diferencia entre regular la entrada (meter-in) y la salida (meter-out), con las presiones de cada cámara, y cuándo usar cada una.
• Cómo ajustar los reguladores paso a paso y con seguridad, y cómo diagnosticar tirones, lentitud o velocidad inconsistente.
• Calcular velocidad, tiempo de carrera y caudal necesario (en L/min reales y en L/min ANR).

Esta hoja forma parte de una serie de ocho sobre neumática (hojas 11 a 18): compresores industriales, sistemas neumáticos y flujo de aire, cilindros, válvulas, control de velocidad (esta), circuitos de mando básico y secuencias, fugas de aire y mantenimiento neumático. Si algo de la teoría de cilindros o de válvulas te suena nuevo, repasa primero las publicaciones de cilindros neumáticos y de válvulas neumáticas de esta misma serie.

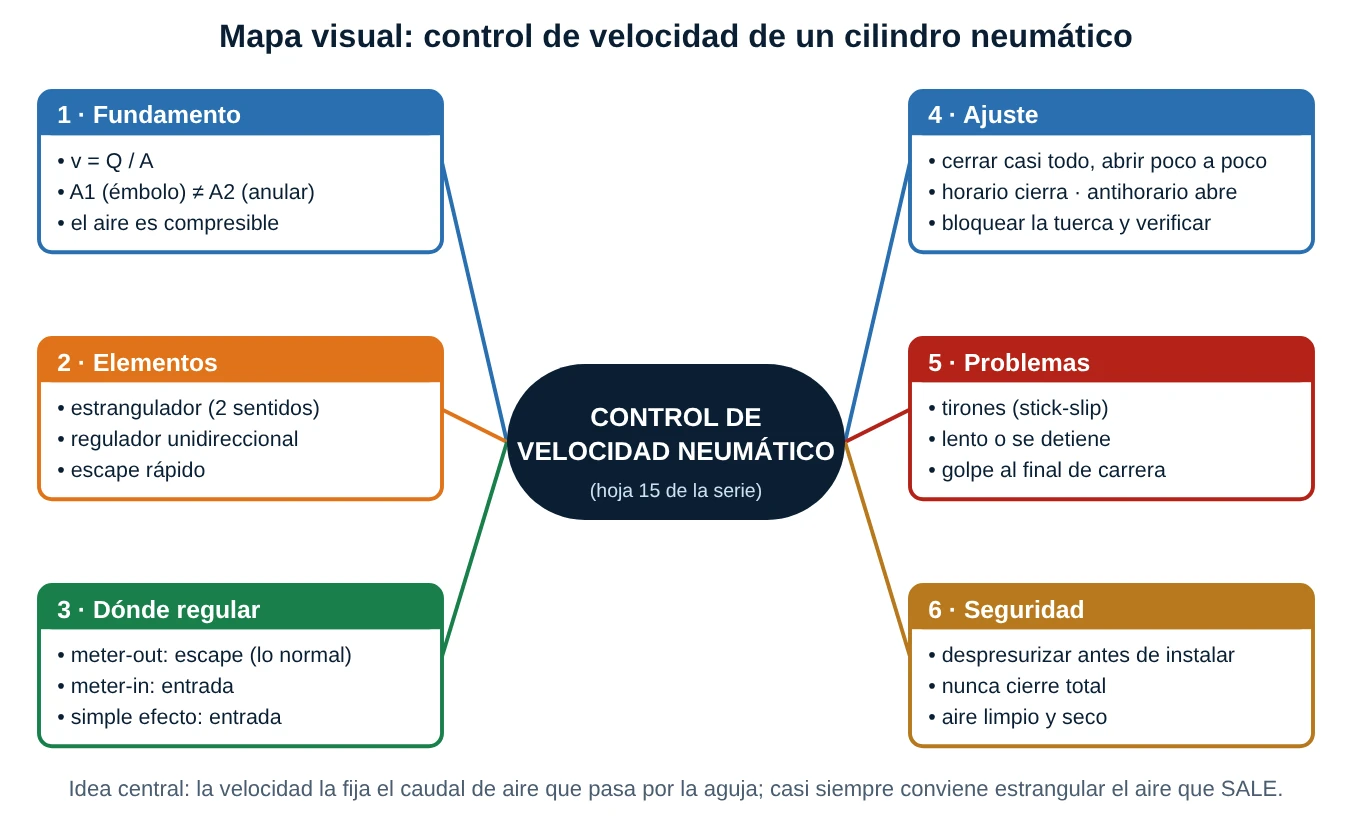

Mapa visual del tema

Léelo así: el fundamento (v = Q / A) explica todo lo demás; los elementos (estrangulador, regulador unidireccional, escape rápido) son las herramientas; dónde regular decide si el resultado es estable o con tirones; el ajuste es el procedimiento; los problemas son lo que pasa cuando algo de lo anterior falla; y la seguridad envuelve todo.

1. Velocidad y caudal

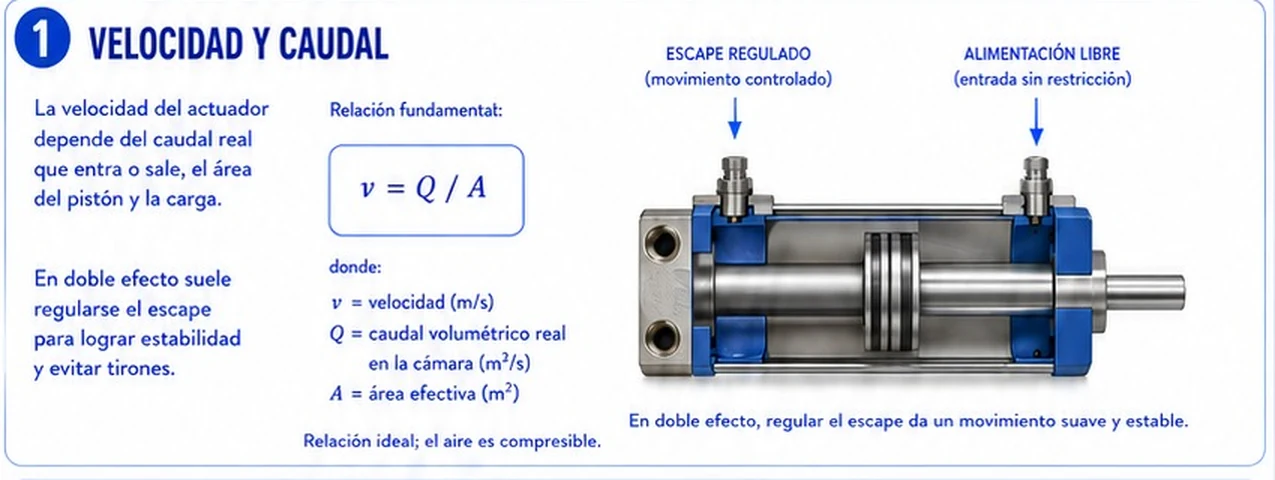

La ficha parte de la relación fundamental v = Q / A, donde v es la velocidad del vástago (m/s), Q el caudal volumétrico real que entra en la cámara que empuja (m³/s) y A el área efectiva de esa cámara (m²). Es la misma idea que llenar un balde con una manguera: cuanto más caudal entra, más rápido sube el nivel; cuanto más ancho es el balde, más lento sube. En un cilindro, el "nivel" es la posición del émbolo.

Hay dos áreas, no una. Con el mismo caudal, el cilindro se mueve más rápido al retraer (A₂ es menor) que al extender (A₁). Para un cilindro de Ø50 con vástago de Ø20: A₁ = 19,635 cm² y A₂ = 16,493 cm². La relación A₁/A₂ = 1,190 significa que, con el mismo caudal, el retorno es un 19 % más rápido.

Caudal real y caudal ANR: el error más frecuente

El aire es compresible: un litro a 6 bar ocupa menos volumen que a presión atmosférica. Los catálogos dan el caudal en L/min ANR (litros normalizados, medidos a la atmósfera normal de referencia), mientras que la fórmula v = Q / A necesita el caudal real a la presión de la cámara. La conversión es:

Ejemplo: para que el Ø50 / Ø20 extienda a 0,3 m/s necesita Q_real = A₁ · v = 35,3 L/min dentro de la cámara. Si la cámara está a 6 bar, eso son 245 L/min ANR que la válvula y la tubería tienen que entregar. Y el aire que sale de la cámara del vástago a la misma velocidad son 29,7 L/min reales.

Corrección al póster: (1) La ficha escribe v = Q / A como "relación ideal". Está bien, pero hay que precisar que A es distinta en cada cámara y que Q es el caudal real a la presión de la cámara, no el caudal ANR del catálogo. (2) En el dibujo del cilindro, el puerto izquierdo (lado del émbolo) aparece como "escape regulado" y el derecho (lado del vástago) como "alimentación libre". Esa combinación corresponde a la retracción; para la extensión es al revés: entra libre por el lado del émbolo y se regula el escape del lado del vástago, que es lo que la propia ficha dibuja en la sección 3. (3) La frase "la velocidad depende de la carga" es cierta solo cuando el caudal no está limitado por una aguja: con regulación en el escape, la aguja manda y la velocidad cambia poco con la carga (siempre que la carga no sea tan grande que el cilindro se detenga).

2. Elementos de control de velocidad y de flujo

En neumática no se "baja la presión" para ir más lento (se perdería fuerza): se limita el caudal. Hay tres elementos básicos y todos aparecen en el simulador del final.

2.1 Estrangulador bidireccional

Es una válvula de aguja: un tornillo con punta cónica que se acerca o se aleja de un asiento y deja una rendija de paso. Frena el aire en los dos sentidos: al llenar y al vaciar. Es sencillo, pero no distingue entrada de salida; por eso se usa cuando se quiere la misma limitación en ambos sentidos (por ejemplo, para suavizar el accionamiento de una válvula o limitar la velocidad de ida y vuelta de un cilindro simple).

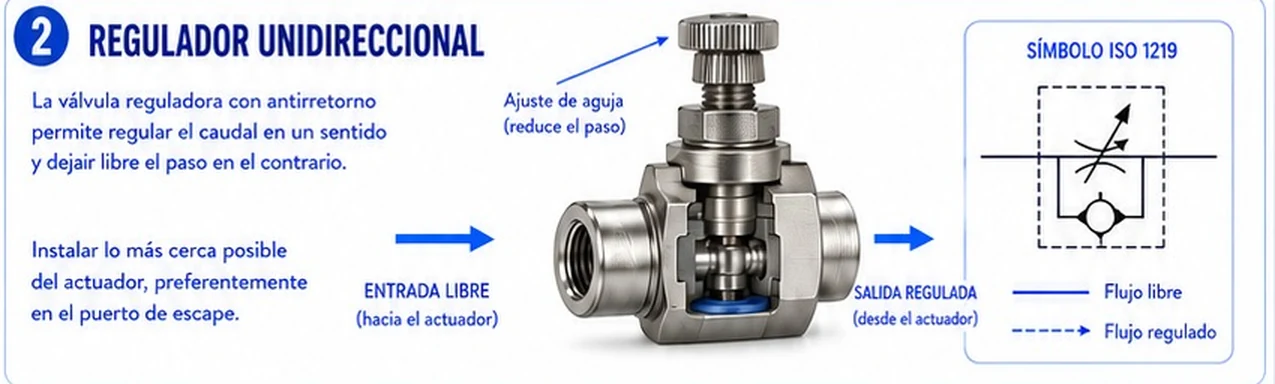

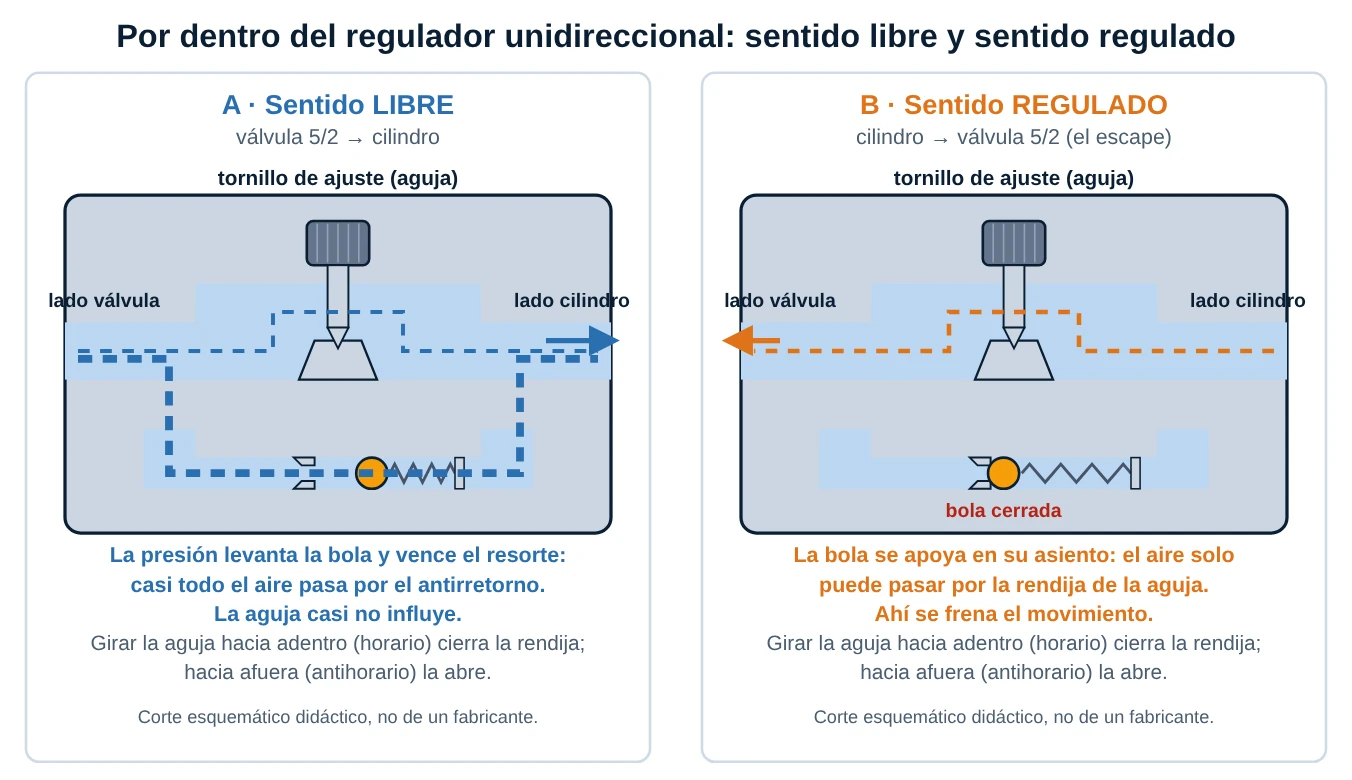

2.2 Regulador unidireccional (válvula reguladora con antirretorno)

Es un estrangulador con un antirretorno en paralelo. En un sentido el aire levanta la bola del antirretorno y pasa libre (casi sin restricción); en el sentido contrario la bola se apoya en su asiento y el aire solo puede pasar por la rendija de la aguja. Así se frena un solo sentido, justo el que interesa. Se vende en dos versiones (flujo libre hacia el cilindro o flujo libre desde el cilindro) y la dirección de la flecha marca cuál es la regulada. Muchos modelos se atornillan directamente al puerto del cilindro (tipo "codo regulador" o "racor regulador").

Símbolo (ISO 1219-1): un estrangulador variable (dos arcos con una flecha inclinada que lo cruza) en paralelo con un antirretorno (círculo con "V" que indica el sentido que abre), todo dentro de una caja punteada que indica que es un solo componente. Si en tu diagrama la flecha del estrangulador cruza el símbolo, es regulable.

Corrección al póster: en el dibujo de la sección 2 las dos flechas azules apuntan hacia la derecha, como si el aire regulado fluyera en el mismo sentido que el libre. En realidad son sentidos opuestos: el flujo libre va hacia el actuador y el flujo regulado sale desde el actuador hacia la válvula. Además, la norma correcta es ISO 1219-1 (símbolos gráficos) e ISO 1219-2 (esquemas de circuito); la leyenda de línea continua / discontinua de la ficha es un recurso didáctico, no un convenio de la norma.

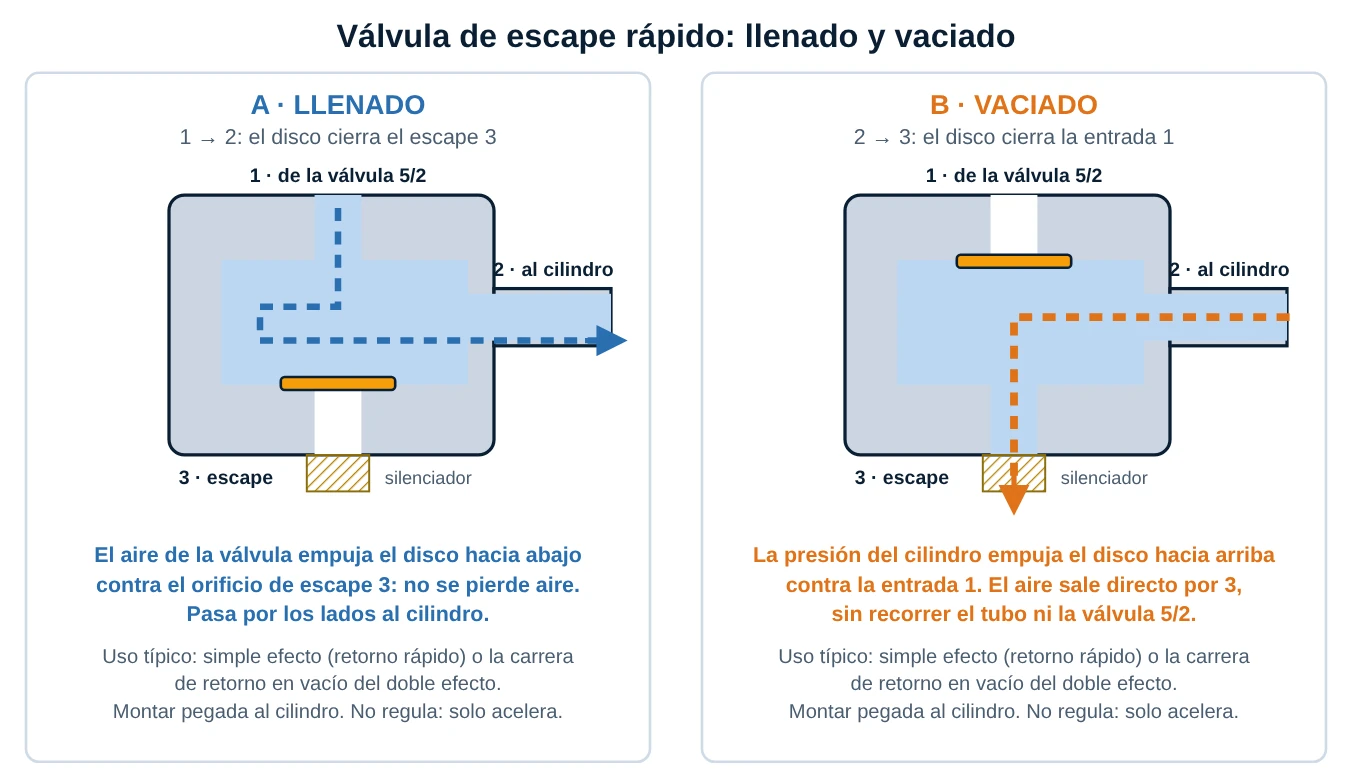

2.3 Válvula de escape rápido

No regula: acelera. Se monta lo más cerca posible del cilindro. Tiene tres conexiones: 1 (entrada desde la válvula de mando), 2 (al cilindro) y 3 (escape a la atmósfera, normalmente con silenciador). Un disco móvil se mueve con la presión: al llenar, el aire de la válvula empuja el disco contra el escape 3 y pasa de 1 a 2; al vaciar, la presión del cilindro empuja el disco contra la entrada 1 y el aire sale directo por 3, sin recorrer el tubo ni la válvula 5/2, que son estrechos y largos. Se usa para el retorno rápido de cilindros de simple efecto y para la carrera en vacío de los de doble efecto.

2.4 Resumen comparativo

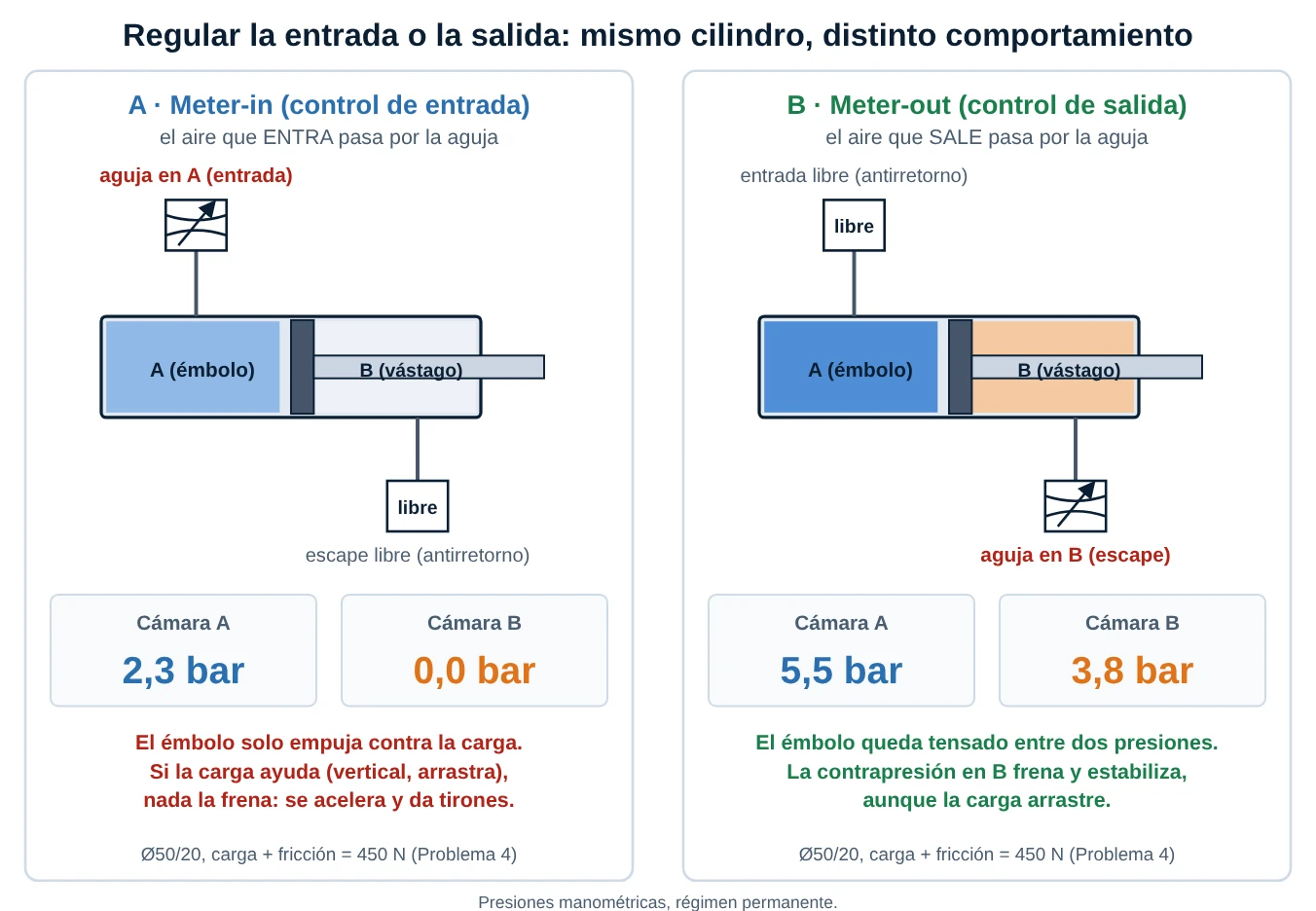

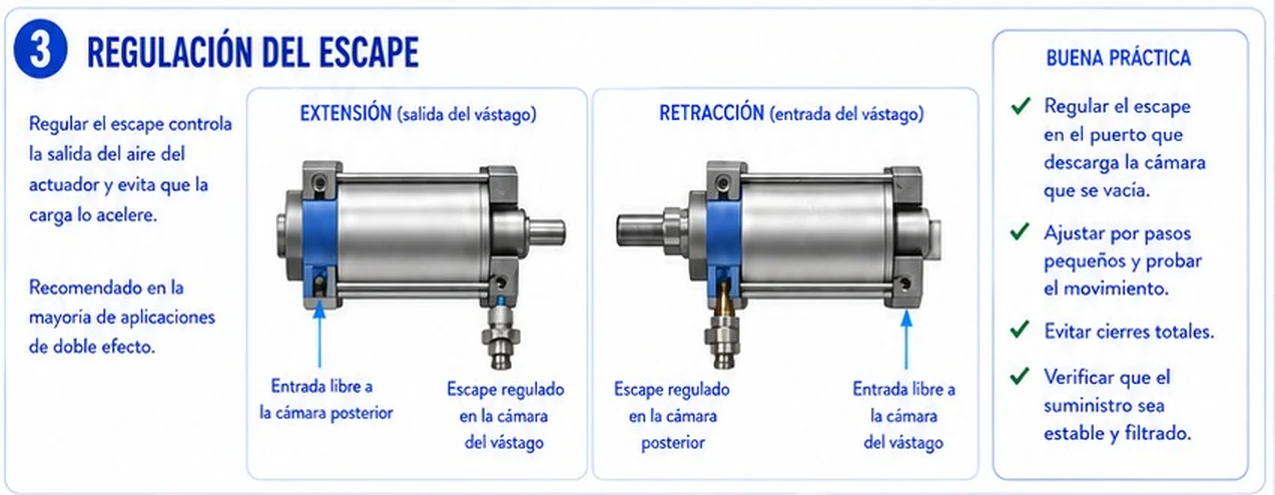

3. Regulación del escape (meter-out) frente a la entrada (meter-in)

La ficha recomienda regular el escape en los cilindros de doble efecto. Veamos por qué con las presiones de cada cámara. Tomemos un cilindro Ø50/Ø20 que empuja una carga de 450 N (carga más fricción) con aire de red a 6 bar:

• Meter-in (aguja en la entrada): la aguja deja pasar poco aire a la cámara del émbolo, y la del vástago se vacía libremente. La cámara A se mantiene a una presión baja (2,3 bar, solo la que hace falta para mover la carga) y la B a 0 bar. El émbolo "empuja" sin que nada lo frene: si la carga cambia (o si ayuda al movimiento), la velocidad cambia, y a baja velocidad el émbolo avanza a tirones (stick-slip).
• Meter-out (aguja en el escape): la cámara A se llena casi a la presión de red (5,5 bar) y la cámara B queda con una contrapresión de 3,8 bar porque la aguja le impide vaciarse. El émbolo queda "tensado" entre dos presiones: eso lo hace rígido, estable y poco sensible a cambios de carga, incluso si la carga arrastra.

Con la regulación en el escape, la velocidad queda fijada por el caudal que sale por la aguja, y como la cámara de escape está presurizada, el caudal que pasa por la aguja es bastante constante. Por eso el escape suele ser la regulación "por defecto" en doble efecto, tal como indica la ficha.

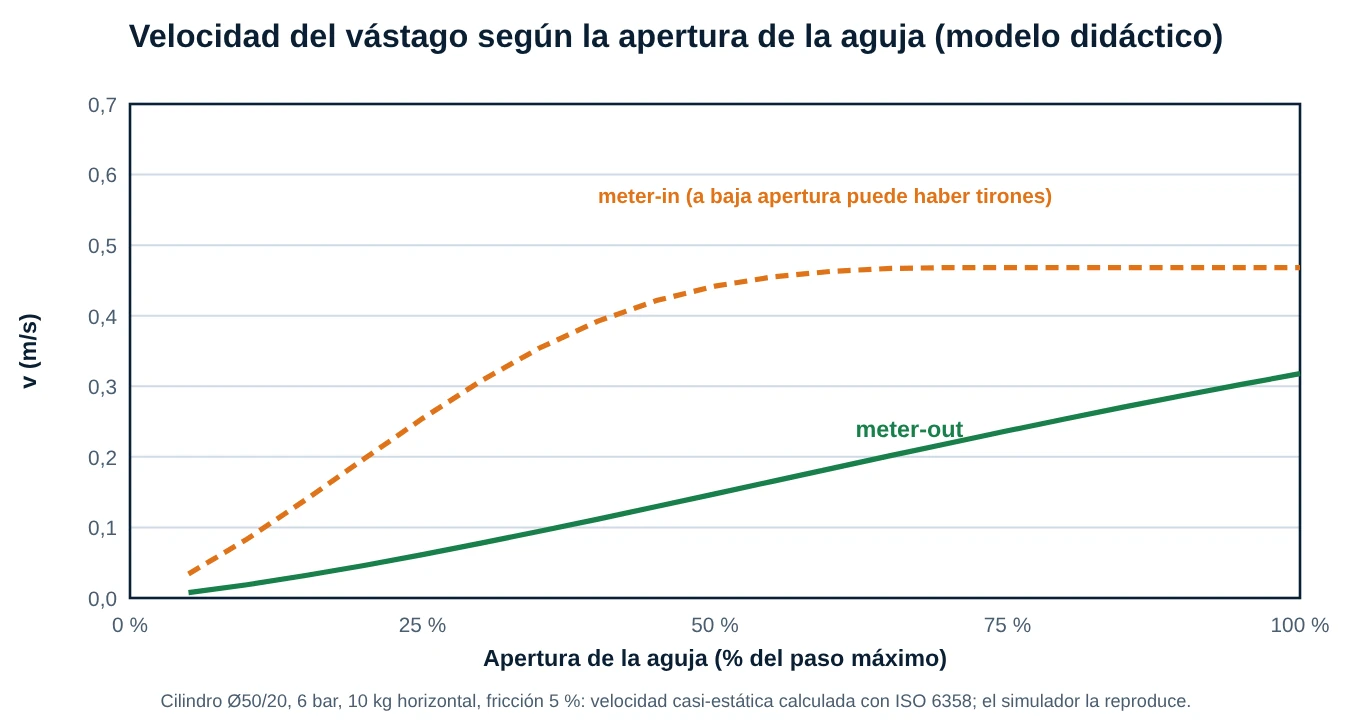

La gráfica (calculada con el mismo modelo del simulador) muestra algo importante para el ajuste: con regulación en salida la velocidad crece casi proporcionalmente con la apertura, así que ajustar es fácil y predecible. Con regulación en entrada la curva se satura pronto (a partir de cierta apertura el límite lo ponen la válvula y los tubos) y en la zona baja la velocidad es muy sensible a la fricción.

Cuándo NO conviene regular el escape

• Cilindros de simple efecto: solo tienen un puerto. Para controlar la extensión se regula la entrada (meter-in); el resorte devuelve el vástago por su cuenta. Si el retorno es lento se añade un escape rápido.
• Cilindros muy pequeños o de carrera muy corta: el volumen de la cámara es tan pequeño que se llena o vacía en milisegundos; la regulación en la entrada y en la salida se comportan parecido y manda la que sea más práctica.
• Carga que empuja el vástago (vertical que baja, cargas arrastrantes): aquí el meter-out no es una opción, es obligatorio: sin contrapresión, la carga cae y arrastra el émbolo.

Precisiones a la ficha: (1) En el cuadro "Retracción (entrada del vástago)", conviene leer "retorno del vástago": el vástago entra en el cilindro y la cámara que se vacía es la del émbolo. (2) La contrapresión puede intensificar la presión en la cámara que escapa: con el vástago casi detenido, la presión del lado del vástago puede llegar hasta p_red · A₁/A₂ (con el Ø50/Ø20 a 6 bar, hasta 7,14 bar). Es otra razón para no cerrar del todo la aguja y para respetar la presión máxima del cilindro (verifica la presión de trabajo máxima de tu cilindro: la serie ISO 15552 suele declarar 10 bar; valídalo con tu ficha). (3) "Evitar cierres totales" se refiere a la aguja: cerrada por completo en el sentido regulado, el vástago no puede moverse.

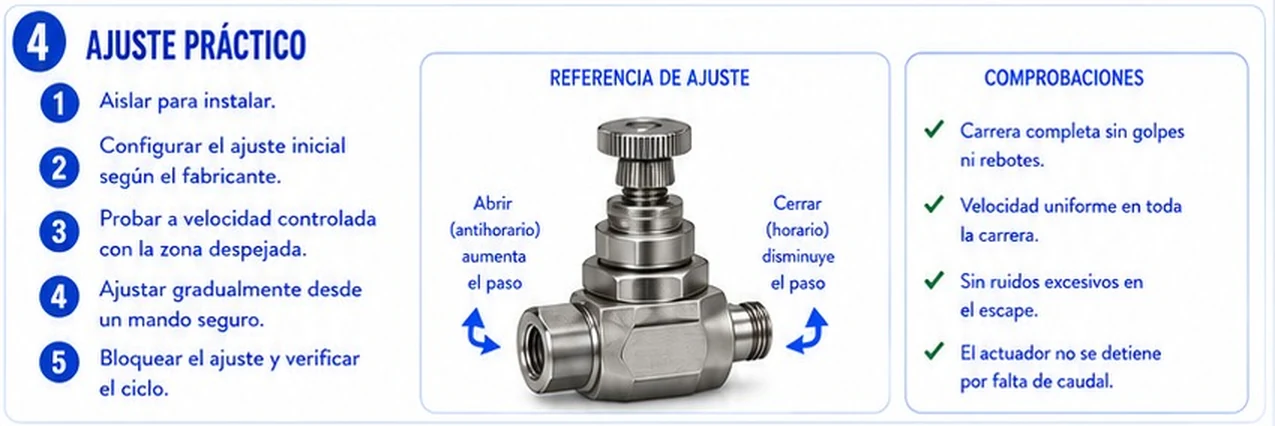

4. Ajuste práctico

La ficha propone cinco pasos. Los ampliamos con el criterio de campo:

1. Aislar para instalar: cierra el suministro, despresuriza la línea y aplica el bloqueo y etiquetado (LOTO) de tu planta. Un cilindro sin presión puede moverse por gravedad o por la carga: sujeta lo que pueda caer.
2. Configurar el ajuste inicial según el fabricante: parte siempre con la aguja casi cerrada (no cerrada del todo) para que la primera prueba sea lenta. Es mucho más seguro abrir poco a poco que arrancar con la aguja abierta (dato a validar: muchos fabricantes recomiendan empezar con entre una y dos vueltas de apertura, según el modelo).
3. Probar a velocidad controlada con la zona despejada: sin personas ni objetos en la trayectoria del vástago ni de la carga.
4. Ajustar gradualmente desde un mando seguro: abre un cuarto de vuelta, ejecuta el ciclo, observa. Repite. Mide con cronómetro o con el tiempo de ciclo del PLC.
5. Bloquear el ajuste y verificar el ciclo: aprieta la contratuerca (no la fuerces) y haz varios ciclos completos con carga real.

Sentido de giro: en los reguladores con rosca derecha, antihorario abre (más paso, más velocidad) y horario cierra (menos paso, menos velocidad), como en un grifo.

Comprobaciones finales: carrera completa sin golpes ni rebotes, velocidad uniforme en toda la carrera, sin ruidos excesivos en el escape y sin que el actuador se detenga por falta de caudal. Si todo eso se cumple, el ajuste es bueno.

Corrección al póster (aparente contradicción): el paso 4 pide "ajustar gradualmente" y las alertas dicen "no altere la velocidad a mano durante el movimiento". Se concilian así: el ajuste se hace por pasos con la máquina detenida (o en modo de ajuste con protecciones puestas y las manos lejos de las partes móviles), nunca girando la aguja a la vez que la carga se mueve cerca de ti. Sigue el procedimiento de tu planta (valida con tu área de seguridad). Además, "ajustar desde un mando seguro" no debe leerse como "ajustar con el equipo energizado y la zona abierta".

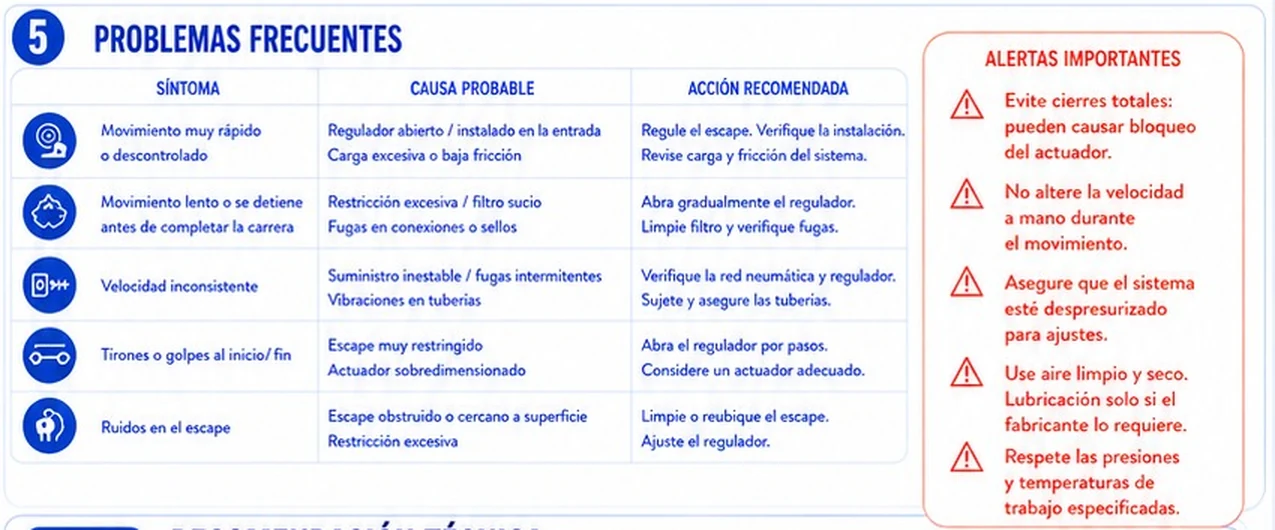

5. Problemas frecuentes y recomendación técnica

El fenómeno de los tirones (stick-slip)

La fricción estática de los sellos es mayor que la cinética. A velocidades muy bajas, el émbolo se pega, la presión sube hasta vencer la fricción estática, el émbolo salta, la presión cae y se vuelve a pegar. El resultado son tirones. Se reduce con: regulación en el escape (la contrapresión amortigua), cilindros de menor diámetro (más presión para la misma carga), buena lubricación (la inicial de fábrica; "lubricación solo si el fabricante lo requiere" indica la ficha: una vez que se lubrica un cilindro, hay que seguir lubricándolo, porque el aceite arrastra la grasa original) y no bajar de la velocidad mínima razonable (referencia habitual para cilindros estándar: entre 0,05 y 0,1 m/s; dato a validar con el fabricante).

Aire limpio y seco, y presión estable

Un regulador con la rendija de pocas décimas de milímetro se ensucia con facilidad: agua, óxido y aceite carbonizado. Usa filtro y secado adecuados (clases de calidad de aire según ISO 8573-1; para cilindros estándar suele bastar una calidad media, por ejemplo 6:4:4 o 7:4:4, a validar con el fabricante) y una presión regulada y estable aguas arriba. Una red con caídas de presión hace que la velocidad "se mueva" aunque no toques la aguja.

Corrección al póster: la ficha aconseja "escape muy restringido" como causa de tirones y "actuador sobredimensionado" como segunda; falta mencionar que los tirones también ocurren con poca restricción si la regulación está en la entrada y la carga varía. La causa común es la misma: el émbolo no está "tensado" entre dos presiones.

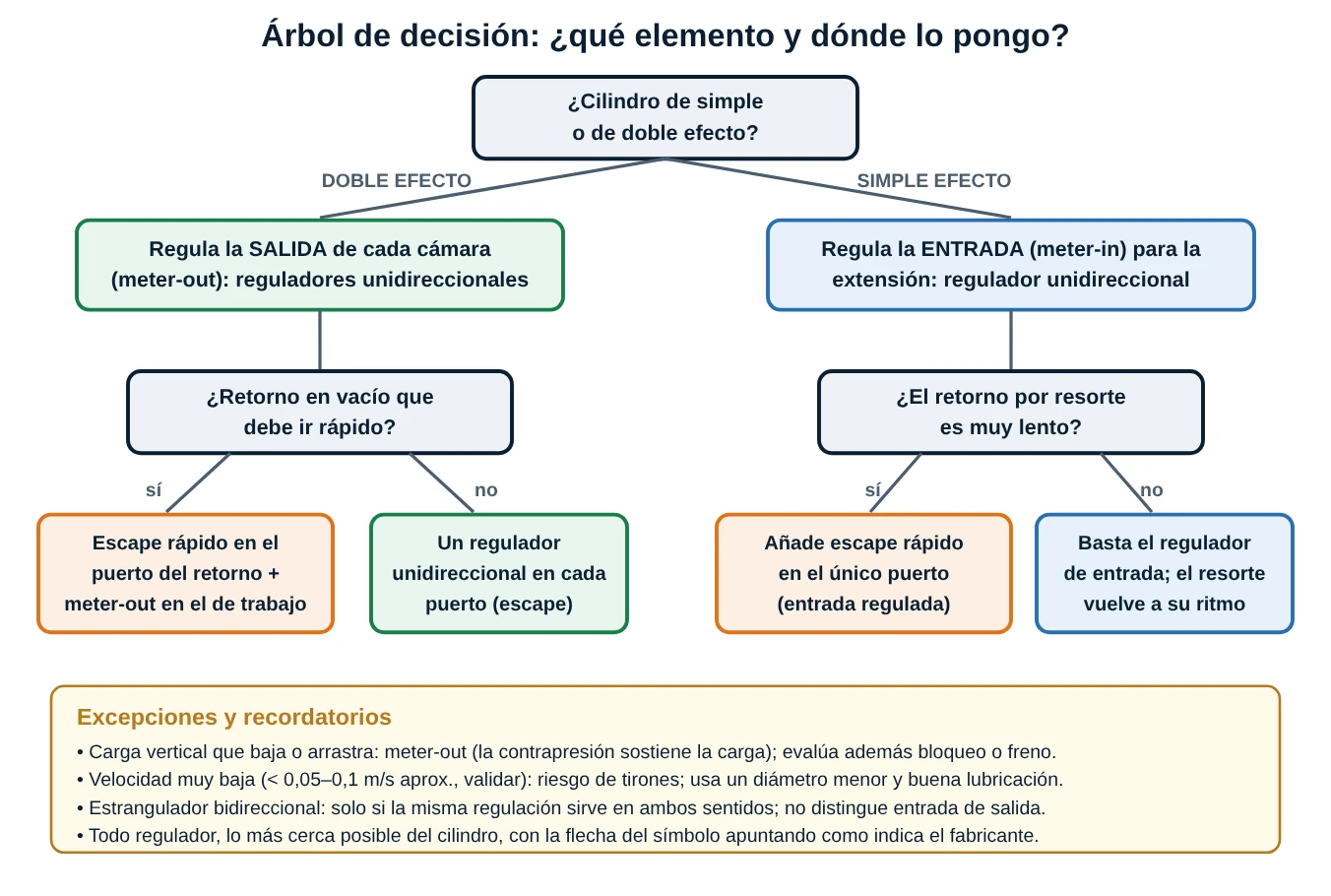

6. ¿Qué elemento elijo y dónde lo pongo?

7. Casos reales de planta

Los siguientes casos son ilustrativos (situaciones típicas de plantas portuarias y de graneles, con cálculos de referencia).

8. Errores comunes que conviene evitar

• Instalar el regulador con la flecha invertida y regular la entrada sin querer.
• Cerrar totalmente la aguja: el cilindro no se mueve y la contrapresión puede subir por encima de la de red.
• Regular en la entrada una carga que arrastra (vertical, empuje a favor).
• Poner el regulador lejos del cilindro: el volumen de aire del tubo entre ambos amortigua la regulación y da respuestas lentas e inestables.
• Usar escape rápido "para ir más rápido" sin amortiguación: la energía de impacto crece con el cuadrado de la velocidad.
• Ajustar con el equipo en marcha y las manos cerca de las partes móviles.
• Esperar que un regulador arregle un cilindro mal dimensionado (demasiado grande para la carga).

9. Resumen rápido (cheat-sheet)

Glosario breve

• Meter-in / meter-out: regulación de la entrada / de la salida (el escape).
• Contrapresión: presión que queda en la cámara que se vacía por efecto de la aguja.
• Stick-slip: movimiento a tirones por la diferencia entre fricción estática y cinética.
• L/min ANR: caudal expresado en litros a condiciones normalizadas de referencia.
• Antirretorno: válvula que permite el paso del aire en un sentido y lo bloquea en el contrario.

Normas y datos a validar

• ISO 1219-1 / ISO 1219-2: símbolos y esquemas de circuitos de potencia fluida (confirma la edición vigente).
• ISO 6358: método de caracterización del caudal de componentes neumáticos (conductancia sónica C y relación crítica b, con b típico alrededor de 0,35 para el modelo del simulador).
• ISO 8778: atmósfera normalizada de referencia (20 °C, 100 kPa, 65 % de humedad relativa); en este artículo se usa 1,013 bar, la diferencia es de un 1 %.
• ISO 8573-1: clases de calidad del aire comprimido (partículas, agua, aceite).
• ISO 4414: seguridad en sistemas neumáticos.
• Rango de velocidad estable (0,05–0,1 a 1 m/s) y vueltas iniciales de la aguja: valores de referencia, validar con la ficha del fabricante.

10. Simulador de control de velocidad

El simulador reúne todo lo anterior. Cada elemento se ve por dentro (corte animado: aguja, antirretorno, escape rápido) y conectado a un cilindro de doble o simple efecto. Qué probar:

• Pulsa un caso preparado (por ejemplo "Meter-out estable" o "Carga que arrastra: meter-in") y observa la gráfica de posición y velocidad contra el tiempo y las presiones de las dos cámaras.
• Con selector de elemento elige el regulador unidireccional del puerto B, del puerto A, el estrangulador o el escape rápido y mira cómo la bola del antirretorno se levanta o se cierra según el sentido del aire.
• Mueve la apertura de la aguja (la perilla) hacia cerrado y comprueba cómo cambian la velocidad, el tiempo de carrera y la contrapresión.
• Cambia entre meter-in y meter-out con la misma carga y compara los tirones; luego pon la carga vertical y mira qué pasa cuando la carga arrastra.
• Añade el escape rápido y observa cómo mejora el retorno sin afectar el trabajo lento.

Qué hace el modelo: cada cámara es un volumen de aire con transformación politrópica; cada elemento del circuito es una conductancia tipo ISO 6358 (flujo sónico y subsónico) y se combinan en serie; la dinámica del vástago incluye fricción estática y cinética (stick-slip) y topes inelásticos. Los valores de conductancia son típicos, no de un fabricante. En el régimen permanente, la velocidad que da el simulador coincide con un cálculo independiente casi estático hecho en Python (error menor al 5 % en meter-out y sin regulación; en meter-in a baja presión el cálculo casi estático solo aproxima por el stick-slip). Es un modelo didáctico: para dimensionar usa los datos del fabricante.
