Cuerpos conductores y aislantes

¡Bienvenidos nuevamente al blog de Welectronic! Ya comprendemos cómo se comportan los electrones y las cargas eléctricas. Sin embargo, en el mundo de la automatización y el diseño de tableros, necesitamos canalizar esos electrones por caminos específicos y evitar que se escapen o causen cortocircuitos. Para lograr esto, la industria clasifica los materiales en dos grandes grupos según su comportamiento eléctrico: Conductores y Aislantes.

1. Materiales Conductores

Los cuerpos conductores son aquellos materiales que ofrecen muy poca resistencia al paso de la corriente eléctrica. A nivel atómico, la característica principal de un conductor es que los electrones de su última órbita (electrones de valencia) están muy débilmente unidos al núcleo. Esto permite que, con una mínima fuerza o voltaje, estos electrones se desprendan y viajen libremente de un átomo a otro.

Ejemplos en la industria: Cobre (Cu), Aluminio (Al), Oro (Au) y Plata (Ag).
Aplicación: El cobre es el rey indiscutible para cables, barras colectoras de tableros y bobinados de motores debido a su excelente relación costo-conductividad.

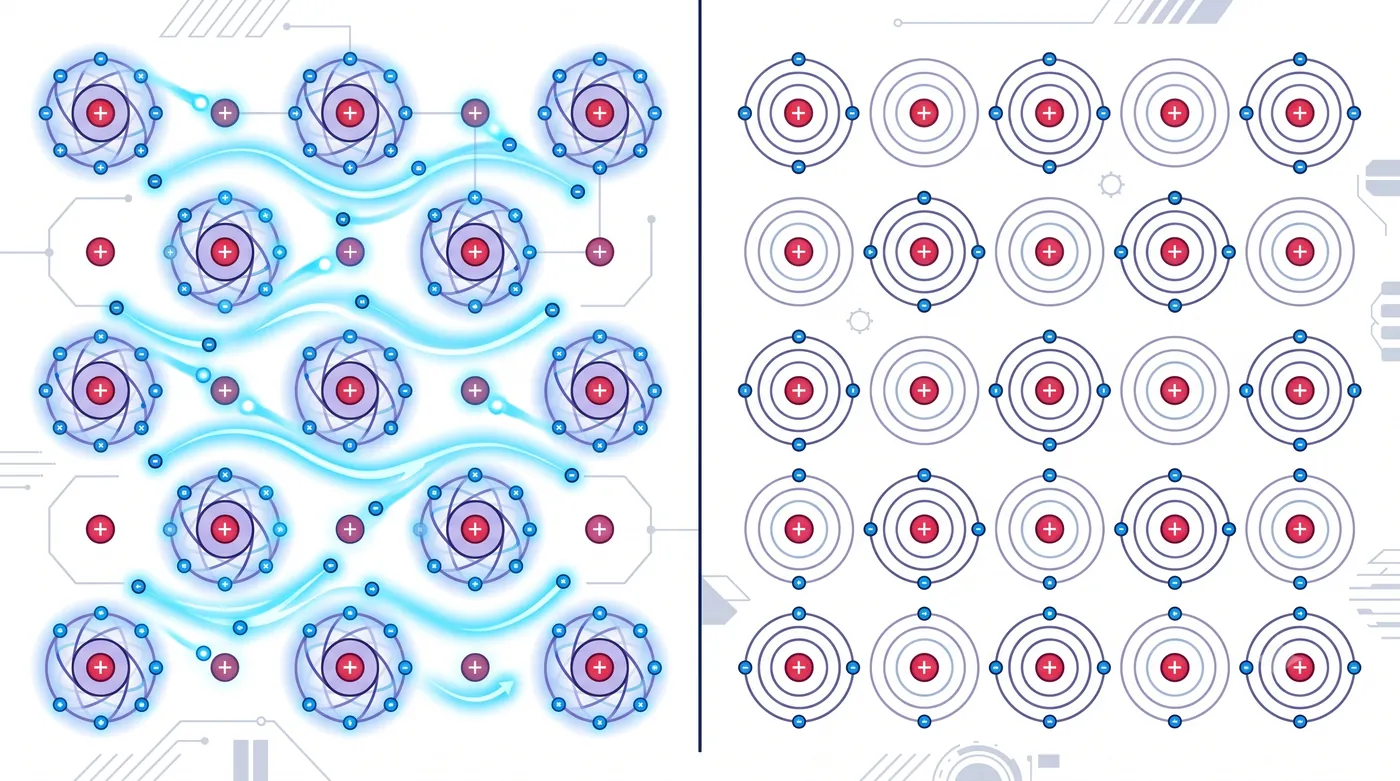

Comparativa atómica entre un conductor y un aislante — En los conductores, los electrones libres fluyen como un río; en los aislantes, los electrones están firmemente anclados a sus núcleos.

2. Materiales Aislantes (Dieléctricos)

Los cuerpos aislantes son el opuesto exacto. Son materiales que impiden o bloquean el paso de la corriente eléctrica. Sus átomos tienen los electrones fuertemente sujetos al núcleo, por lo que no hay electrones libres disponibles para formar una corriente eléctrica.

Ejemplos en la industria: PVC (Cloruro de polivinilo), XLPE (Polietileno reticulado), Goma, Vidrio, Porcelana, Madera seca, y el Aire.
Aplicación: Recubren los cables de cobre para evitar cortocircuitos y proteger a los operarios. También se usan en aisladores de alta tensión.

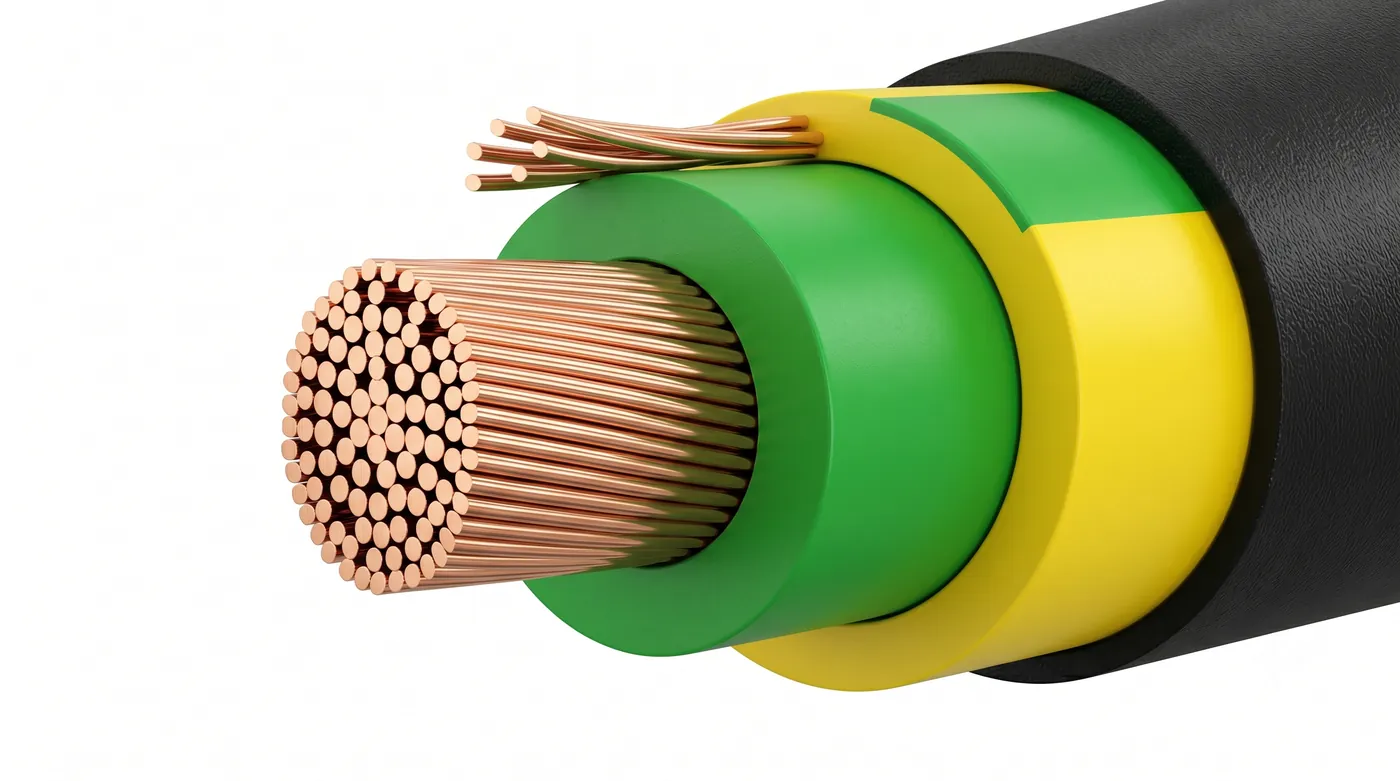

Cables eléctricos industriales mostrando el alma de cobre y el aislamiento de PVC — Un cable eléctrico es la simbiosis perfecta: un alma conductora (cobre) protegida por una chaqueta aislante (PVC o XLPE) para dirigir la energía de forma segura.

🧮 3. Cálculo de la Resistencia y Resistividad

Aunque un material sea "conductor", ningún material es perfecto; todos ofrecen cierta oposición al paso de la corriente. A esta oposición natural se le llama Resistividad (ρ) y es propia de cada material.

Para calcular la resistencia eléctrica (R) de un tramo de cable en una instalación, utilizamos la siguiente fórmula fundamental:

R = ρ × (L / S)

Donde:
R = Resistencia del cable en Ohmios (Ω).
ρ (Rho) = Resistividad del material en (Ω·mm²/m).
L = Longitud del cable en metros (m).
S = Sección (área) del cable en milímetros cuadrados (mm²).

Valores constantes de Resistividad (a 20°C):
Cobre (Cu): 0.0172 Ω·mm²/m
Aluminio (Al): 0.028 Ω·mm²/m

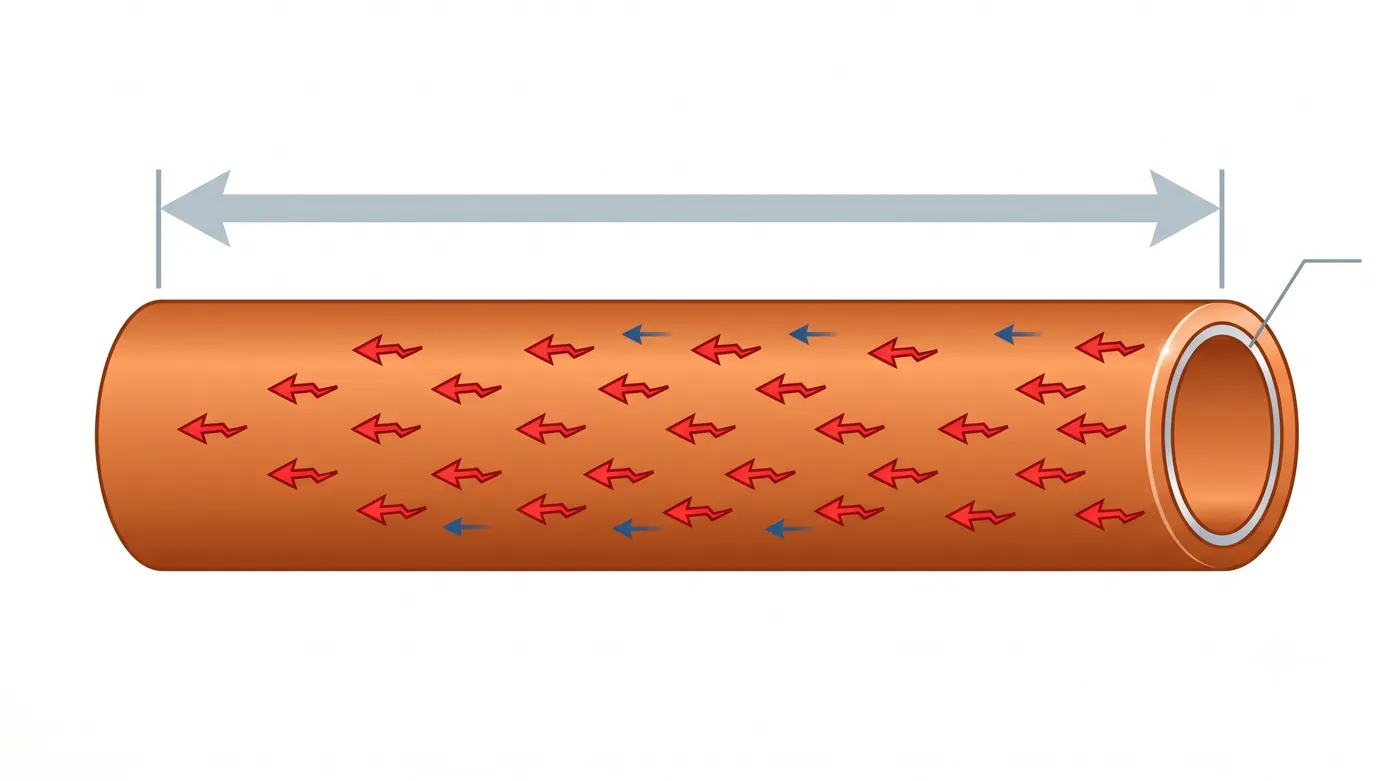

Variables de la resistencia eléctrica en un cable — La resistencia de un cable aumenta si es más largo (L), pero disminuye si su área o sección (S) es más ancha.

✅ 5 Problemas Resueltos

Problema 1: Calcula la resistencia eléctrica de un cable de cobre de 100 metros de longitud y una sección de 2.5 mm².

Solución:
Datos: ρ(cobre) = 0.0172 ; L = 100 m ; S = 2.5 mm²
Fórmula: R = ρ × (L / S)
R = 0.0172 × (100 / 2.5)
R = 0.0172 × 40
R = 0.688 Ω

Problema 2: Se tiene una línea de transmisión de aluminio de 500 metros de largo con una sección de 16 mm². ¿Cuál es su resistencia?

Solución:
Datos: ρ(aluminio) = 0.028 ; L = 500 m ; S = 16 mm²
R = 0.028 × (500 / 16)
R = 0.028 × 31.25
R = 0.875 Ω

Problema 3: Un sensor está conectado con un cable de cobre fino de 0.5 mm². Si la resistencia medida es de 1.72 Ω, ¿qué longitud tiene el cable?

Solución:
Despejamos L de la fórmula: L = (R × S) / ρ
L = (1.72 × 0.5) / 0.0172
L = 0.86 / 0.0172
L = 50 metros

Problema 4: ¿Qué sección de cable de cobre debemos instalar para que una línea de 200 metros no supere una resistencia de 0.5 Ω?

Solución:
Despejamos S de la fórmula: S = (ρ × L) / R
S = (0.0172 × 200) / 0.5
S = 3.44 / 0.5
S = 6.88 mm² (Comercialmente, elegiríamos un cable superior, por ejemplo de 10 mm²).

Problema 5: Tenemos dos cables de 100 m de longitud y 4 mm² de sección, uno de cobre y otro de aluminio. ¿Cuál es la diferencia de resistencia entre ambos?

Solución:
Cobre: R = 0.0172 × (100 / 4) = 0.43 Ω
Aluminio: R = 0.028 × (100 / 4) = 0.70 Ω
Diferencia = 0.70 - 0.43 = 0.27 Ω. (El aluminio presenta más resistencia que el cobre).

🏋️ 5 Ejercicios Propuestos

Ejercicio 1: Calcula la resistencia de una bobina que emplea 250 metros de hilo de cobre de 1.5 mm² de sección.

R = 0.0172 × (250 / 1.5) = 2.86 Ω

Ejercicio 2: Una acometida industrial utiliza cable de aluminio de 35 mm² y tiene una longitud de 80 metros. ¿Cuál es su resistencia?

R = 0.028 × (80 / 35) = 0.064 Ω

Ejercicio 3: Un cable de cobre de 6 mm² presenta una resistencia de 0.43 Ω. ¿Cuántos metros de cable hay en ese rollo?

L = (R × S) / ρ
L = (0.43 × 6) / 0.0172 = 150 metros

Ejercicio 4: Para instalar un motor a 50 metros de distancia, la resistencia del cable de cobre no debe superar los 0.15 Ω. ¿Cuál debe ser la sección mínima del cable?

S = (ρ × L) / R
S = (0.0172 × 50) / 0.15 = 5.73 mm² (Comercialmente se usaría 6 mm²).

Ejercicio 5: Se requiere cambiar un cable de cobre de 10 mm² por uno de aluminio, manteniendo exactamente la misma resistencia. Si la longitud es la misma en ambos casos, ¿qué sección debería tener el cable de aluminio?

Al igualar resistencias (R_cu = R_al):
(0.0172 × L) / 10 = (0.028 × L) / S_al
Las longitudes se cancelan:
S_al = (0.028 × 10) / 0.0172 = 16.27 mm²
