Ejes y árboles: diseño, cargas y aplicaciones

¡Bienvenidos nuevamente al blog de Welectronic! Si hay algo que no puede faltar en una máquina rotativa es un eje: sobre él se montan engranajes, poleas, rodamientos, acoplamientos y rotores. Y precisamente por eso, cuando un eje falla, la parada suele ser grande. En esta publicación aprenderás la diferencia entre eje y árbol, sus elementos geométricos, los tipos de cargas y esfuerzos, cómo calcular los esfuerzos básicos, qué materiales se usan y cómo se producen las fallas más comunes.

1. Definición y diferencias: eje y árbol

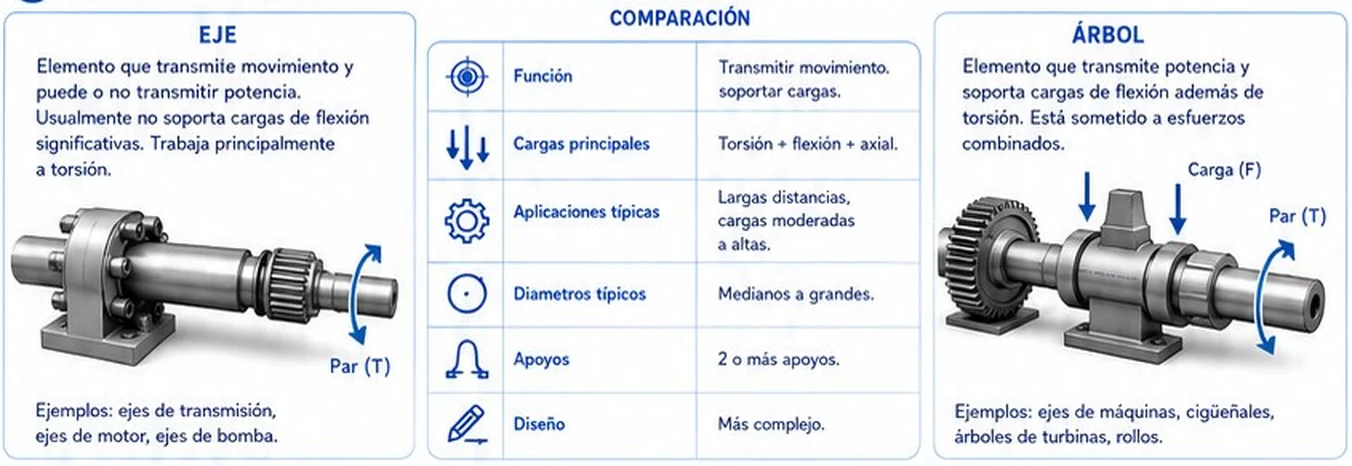

Comparación entre eje y árbol: definición, función, cargas principales, aplicaciones, diámetros, apoyos y diseño — Eje y árbol: definición y comparación. Fuente: ficha técnica Welectronic.

Según la ficha, el eje es el elemento que transmite movimiento y puede o no transmitir potencia (ejes de transmisión, ejes de motor, ejes de bomba), mientras que el árbol transmite potencia y soporta cargas de flexión además de torsión, por lo que está sometido a esfuerzos combinados (ejes de máquinas, cigüeñales, árboles de turbinas, rollos). Un árbol suele ser más complejo de diseñar y tiene dos o más apoyos.

Una aclaración de terminología: en la literatura clásica de diseño mecánico la distinción es esta: el eje soporta elementos (ruedas, poleas locas) y trabaja sobre todo a flexión, sin transmitir torque; el árbol gira y transmite torque, normalmente con flexión también. En la práctica de planta se dice "eje del motor" aunque sea, estrictamente, un árbol. Lo que importa para diseñar y diagnosticar es identificar qué cargas actúan: torsión, flexión, carga axial o una combinación.

2. Características geométricas y elementos comunes

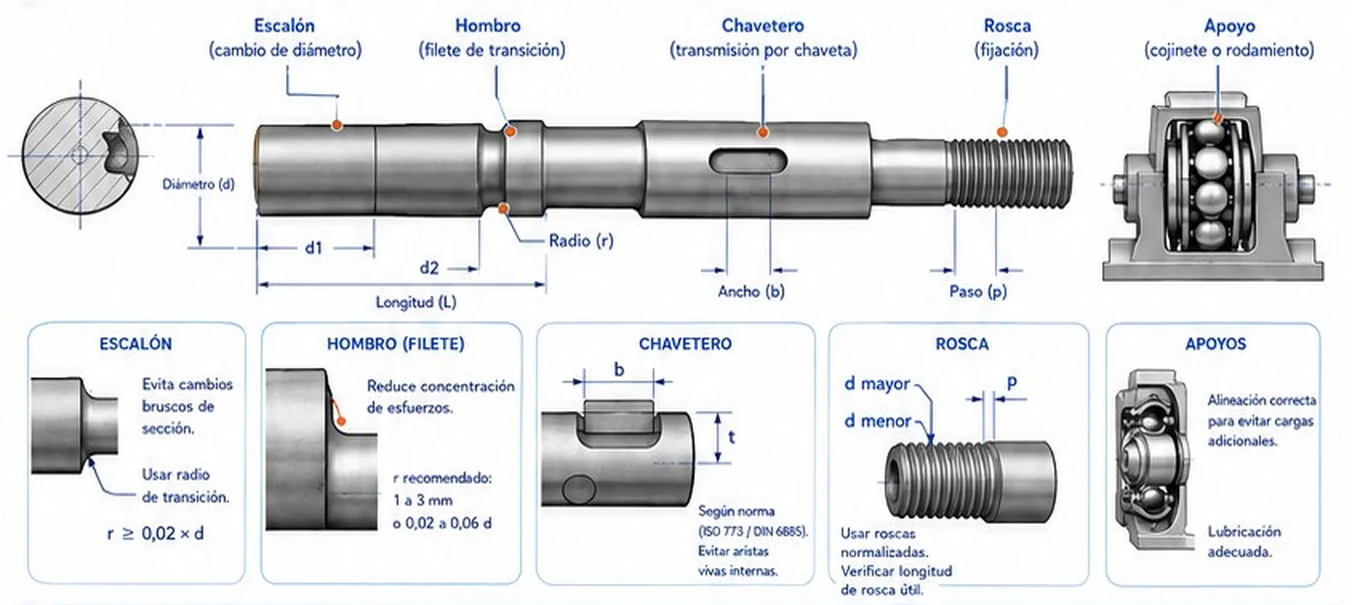

Elementos comunes de un eje: escalón, hombro con radio, chavetero, rosca y apoyo, con las recomendaciones de diseño — Características geométricas y elementos comunes del eje. Fuente: ficha técnica Welectronic.

Escalón (cambio de diámetro): evita cambios bruscos de sección y usa radio de transición. Como regla, r ≥ 0,02 × d.
Hombro (filete de transición): reduce la concentración de esfuerzos. Radio recomendado: de 1 a 3 mm, o de 0,02 a 0,06 d.
Chavetero: transmisión por chaveta, según norma (ISO 773 / DIN 6885). Evita aristas vivas internas.
Rosca: para fijación. Usa roscas normalizadas y verifica la longitud de rosca útil.
Apoyos: cojinete o rodamiento, con alineación correcta para evitar cargas adicionales y lubricación adecuada.

3. Tipos de cargas y esfuerzos

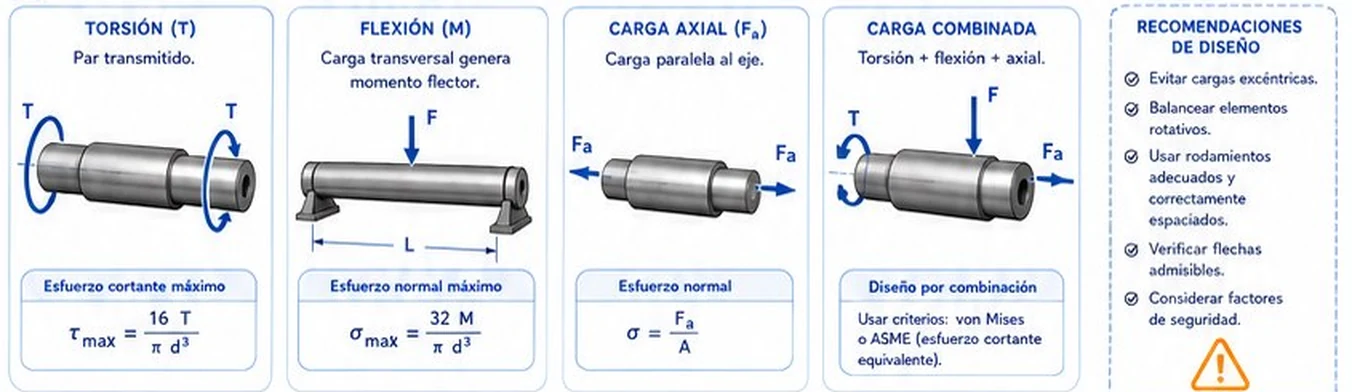

Cuatro tipos de cargas en ejes: torsión, flexión, carga axial y carga combinada, con sus fórmulas de esfuerzo — Cargas y esfuerzos en ejes. Fuente: ficha técnica Welectronic.

Para un eje macizo de diámetro d, estas son las fórmulas básicas:

Torsión: τ_máx = 16 · T / (π · d³)
Flexión: σ_máx = 32 · M / (π · d³)
Carga axial: σ = F_a / A, con A = π · d² / 4
Combinada (von Mises): σ' = √(σ² + 3 · τ²)

Torsión (T): es el par transmitido. El esfuerzo cortante es máximo en la superficie.
Flexión (M): una carga transversal genera un momento flector. En un eje que gira, cada fibra pasa de tensión a compresión en cada vuelta: por eso la flexión produce fatiga.
Carga axial (F_a): carga paralela al eje.
Carga combinada: torsión + flexión + axial. Se diseña por criterios como von Mises o ASME (esfuerzo cortante equivalente), y se compara con la resistencia del material dividida por un factor de seguridad.

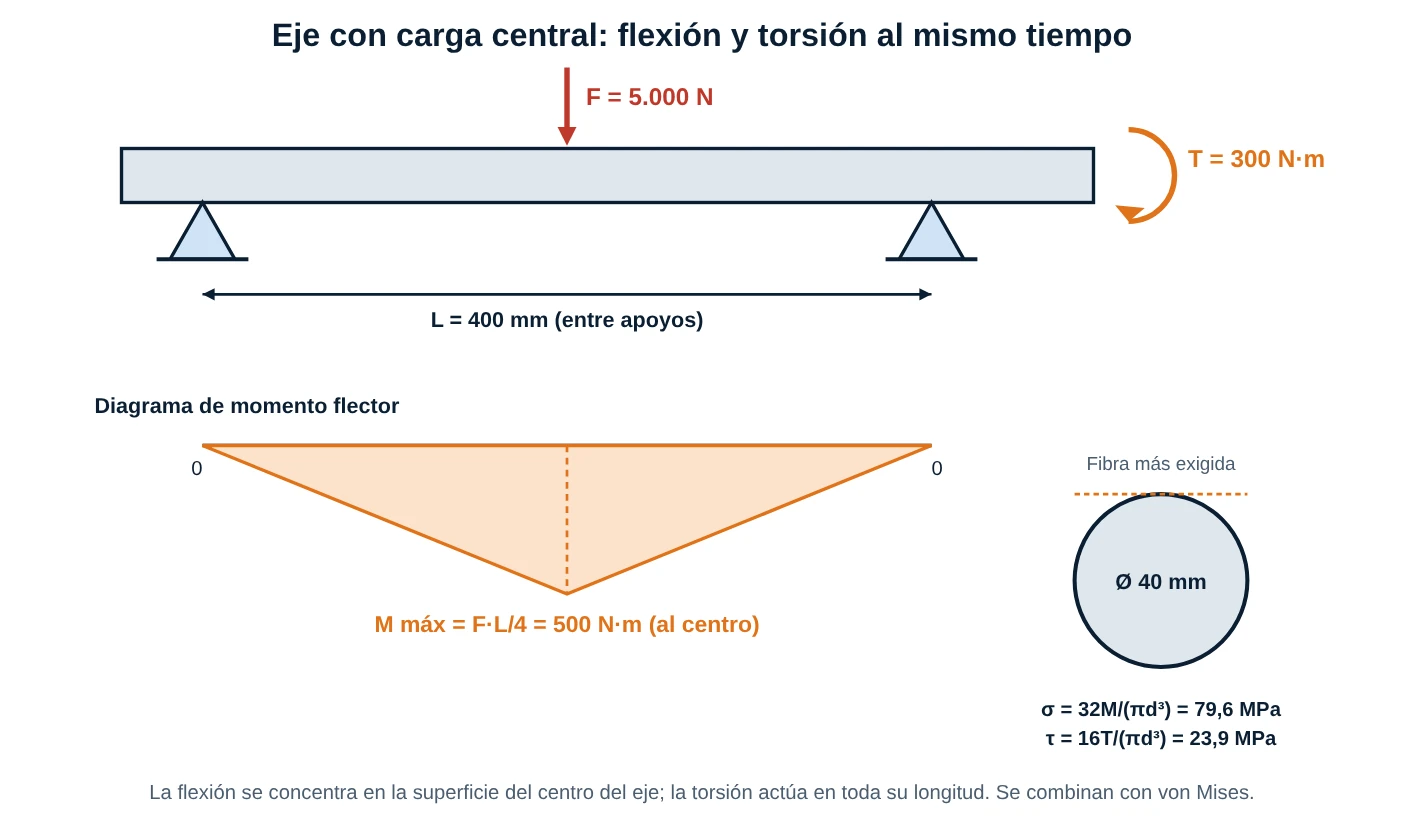

Eje apoyado con carga central, diagrama de momento flector y sección con esfuerzos de flexión y torsión — Diagrama original: eje con flexión y torsión.

Recomendaciones de diseño: evita cargas excéntricas, balancea los elementos rotativos, usa rodamientos adecuados y correctamente espaciados, verifica las flechas admisibles y considera factores de seguridad.

4. Materiales y selección rápida

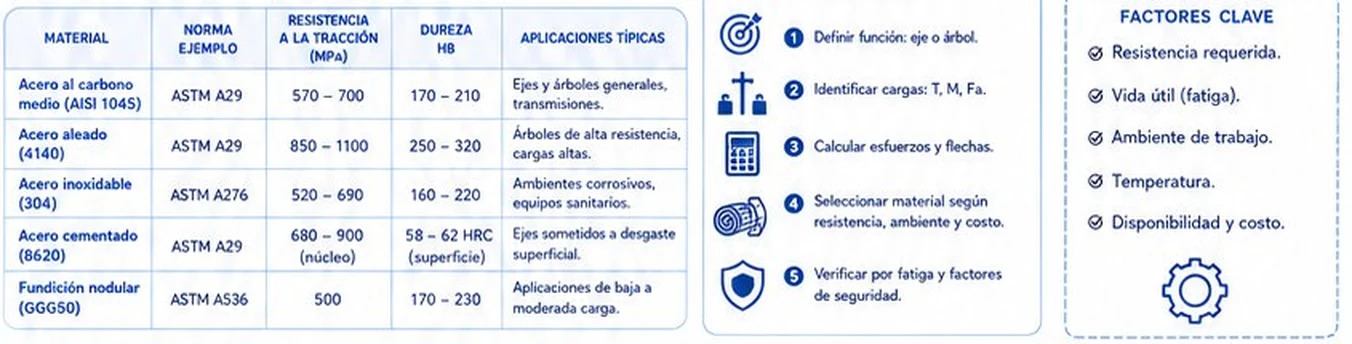

Tabla de materiales para ejes con norma, resistencia a la tracción, dureza y aplicaciones, y pasos de selección rápida — Materiales comunes y selección rápida. Fuente: ficha técnica Welectronic.

Acero al carbono medio (AISI 1045, ASTM A29): 570-700 MPa de resistencia a la tracción, 170-210 HB. Ejes y árboles generales y transmisiones.
Acero aleado (4140): 850-1100 MPa, 250-320 HB. Árboles de alta resistencia y cargas altas.
Acero inoxidable (304, ASTM A276): 520-690 MPa, 160-220 HB. Ambientes corrosivos y equipos sanitarios.
Acero cementado (8620): 680-900 MPa en el núcleo y 58-62 HRC en la superficie. Ejes sometidos a desgaste superficial.
Fundición nodular (GGG50, ASTM A536): 500 MPa, 170-230 HB. Aplicaciones de baja a moderada carga.

Para seleccionar: (1) define la función, eje o árbol; (2) identifica las cargas (T, M, F_a); (3) calcula esfuerzos y flechas; (4) selecciona el material según resistencia, ambiente y costo; y (5) verifica por fatiga y factores de seguridad. Los factores clave son la resistencia requerida, la vida útil (fatiga), el ambiente de trabajo, la temperatura y la disponibilidad y costo.

5. Concentradores de tensión, inspección y fallas comunes

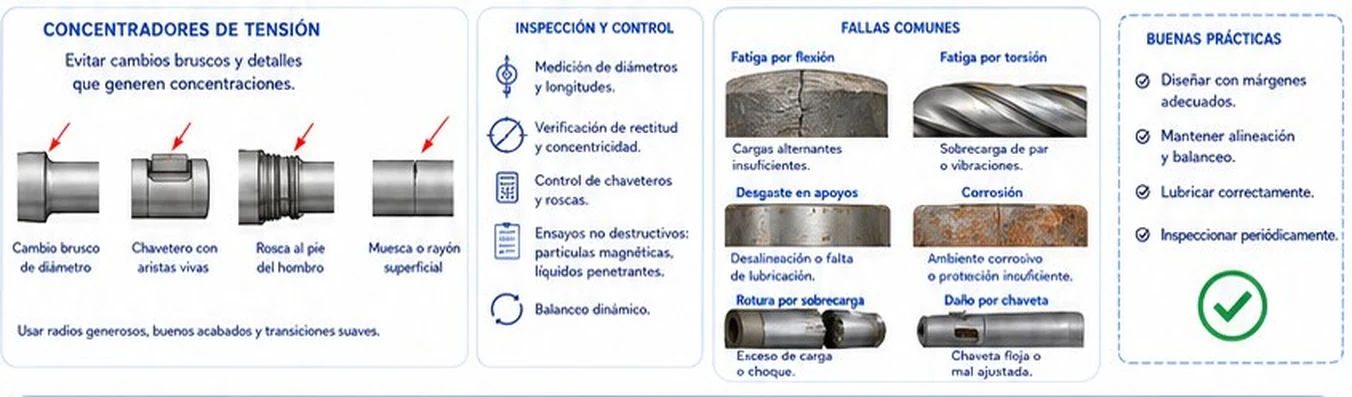

Concentradores de tensión (cambio brusco de diámetro, chaveta con aristas vivas, rosca al pie del hombro, muesca), inspección y fallas comunes de ejes — Concentradores de tensión, inspección y fallas comunes. Fuente: ficha técnica Welectronic.

Los concentradores de tensión son los lugares donde el esfuerzo local se multiplica: un cambio brusco de diámetro, una chaveta con aristas vivas, una rosca al pie del hombro o una muesca o rayón superficial. La mayoría de los ejes se rompen en uno de ellos, no en la zona "limpia". Usa radios generosos, buenos acabados y transiciones suaves.

Inspección y control: medición de diámetros y longitudes; verificación de rectitud y concentricidad; control de chaveteros y roscas; ensayos no destructivos (partículas magnéticas, líquidos penetrantes); y balanceo dinámico.

Fatiga por flexión: cargas alternantes insuficientemente consideradas. La grieta nace en un concentrador y avanza dejando marcas de "playa".
Fatiga por torsión: sobrecarga de par o vibraciones torsionales; la fractura aparece inclinada, a unos 45°.
Desgaste en apoyos: desalineación o falta de lubricación.
Corrosión: ambiente corrosivo o protección insuficiente.
Rotura por sobrecarga: exceso de carga o choque.
Daño por chaveta: chaveta floja o mal ajustada.

Buenas prácticas: diseña con márgenes adecuados, mantén alineación y balanceo, lubrica correctamente e inspecciona periódicamente.

✅ 5 Problemas Resueltos

Problema 1: Un árbol de Ø 40 mm transmite un par T = 300 N·m. ¿Cuál es el esfuerzo cortante máximo por torsión?

Solución:
τ_máx = 16 · T / (π · d³) = 16 × 300 / (π × 0,040³)
d³ = 0,040³ = 6,4 × 10⁻⁵ m³
τ_máx = 4.800 / (π × 6,4 × 10⁻⁵) = 4.800 / 2,0106 × 10⁻⁴ = 2,387 × 10⁷ Pa
τ_máx = 23,87 MPa

Problema 2: El mismo eje (Ø 40 mm) está apoyado en dos rodamientos separados 400 mm y soporta una carga de 5.000 N en el centro. Calcula el momento flector máximo y el esfuerzo por flexión.

Solución:
Para una carga central en una viga apoyada: M = F · L / 4 = 5.000 × 0,4 / 4 = 500 N·m
σ_máx = 32 · M / (π · d³) = 32 × 500 / (π × 6,4 × 10⁻⁵) = 79,58 MPa

Problema 3: Un eje de Ø 40 mm soporta además una carga axial de 20 kN. ¿Qué esfuerzo normal axial produce?

Solución:
A = π · d² / 4 = π × 40² / 4 = 1.256,6 mm²
σ = F_a / A = 20.000 / 1.256,6 = 15,92 MPa

Problema 4: Con los esfuerzos de los problemas 1 y 2 (σ = 79,58 MPa por flexión y τ = 23,87 MPa por torsión) y un acero 1045 laminado en caliente con límite de fluencia aproximado S_y = 310 MPa, calcula el esfuerzo de von Mises y el factor de seguridad estático.

Solución:
σ' = √(σ² + 3τ²) = √(79,58² + 3 × 23,87²) = √(6.332,57 + 1.709,79) = √8.042,37
σ' = 89,7 MPa
n = S_y / σ' = 310 / 89,7 = 3,46.
Es un factor aceptable para carga estática, pero como el eje gira y la flexión es alternante, aún falta verificar la fatiga. El valor de S_y debe tomarse del certificado del material.

Problema 5: Un motor de 11 kW gira a 1470 rpm. Si el esfuerzo cortante admisible por torsión es 40 MPa, ¿qué diámetro mínimo debe tener el eje (considerando solo torsión)?

Solución:
T = 9550 × 11 / 1470 = 71,46 N·m = 71.463 N·mm
d³ = 16 · T / (π · τ_adm) = 16 × 71.463 / (π × 40) = 9.099 mm³
d = ∛9.099 = 20,9 mm
Se elige el diámetro normalizado superior (por ejemplo, 24 mm) y, si hay chavetero y flexión, se aumenta o se verifica con la carga combinada.

🏋️ 5 Ejercicios Propuestos

Ejercicio 1: Un eje de Ø 30 mm transmite 150 N·m. Calcula el esfuerzo cortante máximo.

τ_máx = 16 × 150 / (π × 0,030³) = 2.400 / (π × 2,7 × 10⁻⁵) = 28,29 MPa

Ejercicio 2: Un eje de Ø 50 mm necesita un radio de empalme en un hombro. ¿Qué rango de radio recomienda la ficha (0,02 a 0,06 d)?

r mín = 0,02 × 50 = 1 mm; r máx = 0,06 × 50 = 3 mm. Rango recomendado: 1 a 3 mm.

Ejercicio 3: Un eje de Ø 30 mm soporta una carga axial de 50 kN. Calcula el esfuerzo normal.

A = π × 30² / 4 = 706,86 mm²; σ = 50.000 / 706,86 = 70,7 MPa

Ejercicio 4: Un eje de Ø 35 mm soporta un momento flector de 200 N·m. ¿Qué esfuerzo de flexión produce?

σ = 32 × 200 / (π × 0,035³) = 6.400 / (π × 4,2875 × 10⁻⁵) = 47,5 MPa

Ejercicio 5: Un eje roto muestra una grieta que nació en un hombro con radio muy pequeño y avanzó con marcas de playa. ¿Qué falla es y cómo se evita?

Es fatiga por flexión iniciada en un concentrador de tensión. Se evita con radios de empalme generosos (r ≥ 0,02 d, idealmente 0,06 d), buen acabado superficial, transiciones suaves y verificando la resistencia a la fatiga con los factores de seguridad adecuados.
