Fugas de aire comprimido: detección, costo y simulador

¡Bienvenidos nuevamente al blog de Welectronic! Hay un enemigo silencioso en casi toda planta con aire comprimido: no para la producción, no dispara alarmas y no deja manchas en el piso, pero trabaja las 24 horas. Se llama fuga de aire. Cada silbido que se pierde entre el ruido de la línea es aire que el compresor ya produjo, ya enfrió y ya pagó en kilovatios, y que se escapa sin mover un solo cilindro. Esta publicación es la hoja 17 de la serie de neumática y está pensada como un mini curso: recorremos la ficha, corregimos lo que hay que corregir, ampliamos con la física, los costos, los métodos de detección y la gestión, y al final tienes un simulador para ver cuánto cuesta cada fuga y para medirlas con la prueba de carga/descarga del compresor, igual que en planta.

Qué vas a aprender

• Dónde se originan las fugas más frecuentes (roscas, mangueras, válvulas, cilindros, acoples, purgas) y por qué.
• Cuánto aire y cuánto dinero se pierde por un orificio: la fórmula del flujo por un orificio, el efecto del diámetro (al cuadrado) y de la presión.
• Cómo detectar: ultrasonido, líquido detector, prueba de carga/descarga y caída de presión; y cuál usar en cada caso.
• Cómo llevar un registro que sirva para priorizar y demostrar el ahorro.
• Cómo corregir con seguridad (despresurizar, bloquear, reparar, probar, verificar) y cómo prevenir que vuelvan.

Esta hoja forma parte de una serie de ocho sobre neumática (hojas 11 a 18). Ya publicamos compresores industriales, sistemas neumáticos y flujo de aire, cilindros neumáticos, válvulas neumáticas y control de velocidad neumático; después vienen los circuitos de mando básico y el mantenimiento neumático. Si algún término te suena nuevo (FAD, ANR, receptor, FRL), repasa las publicaciones de compresores y de sistemas neumáticos.

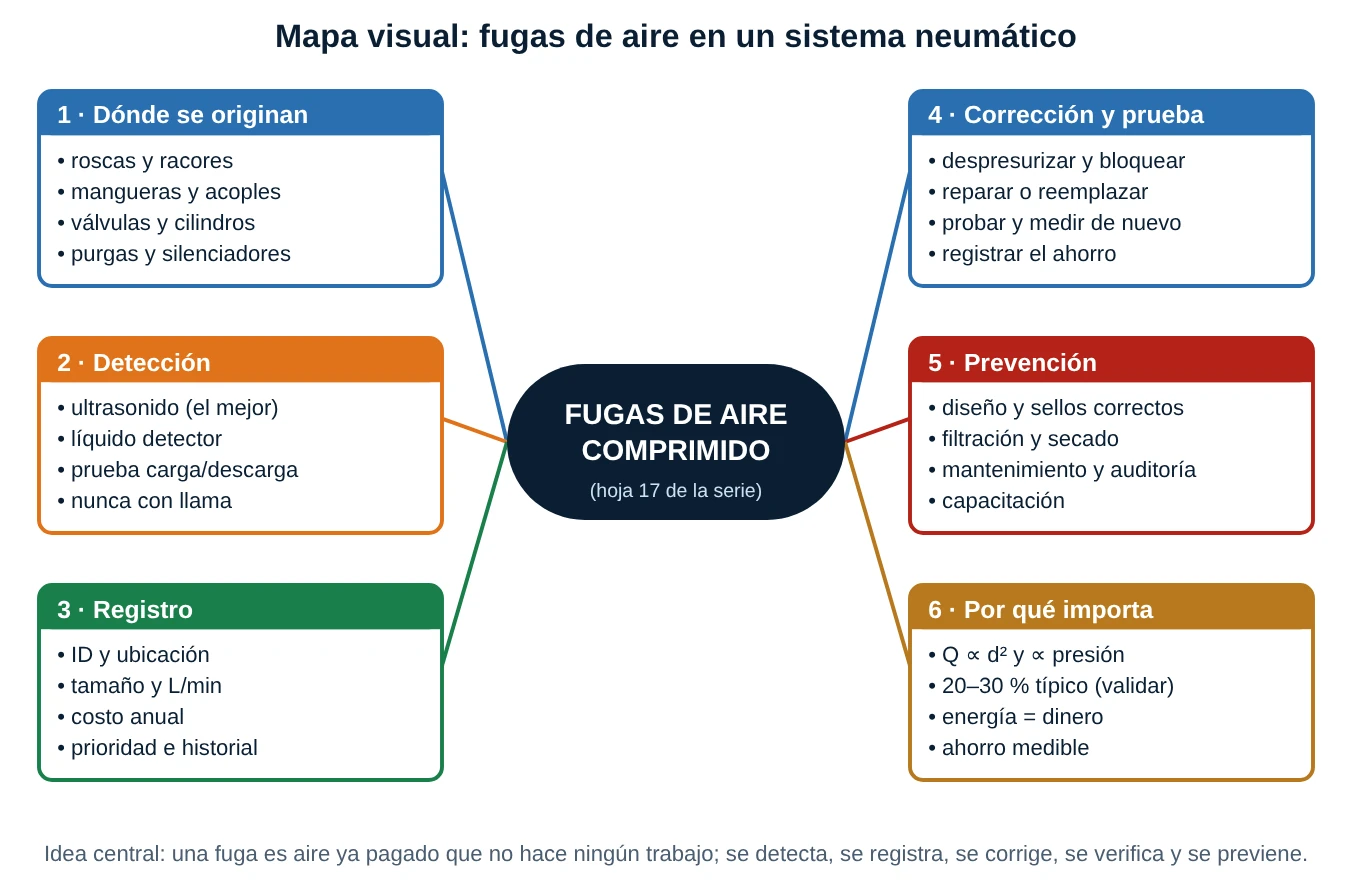

Mapa visual del tema

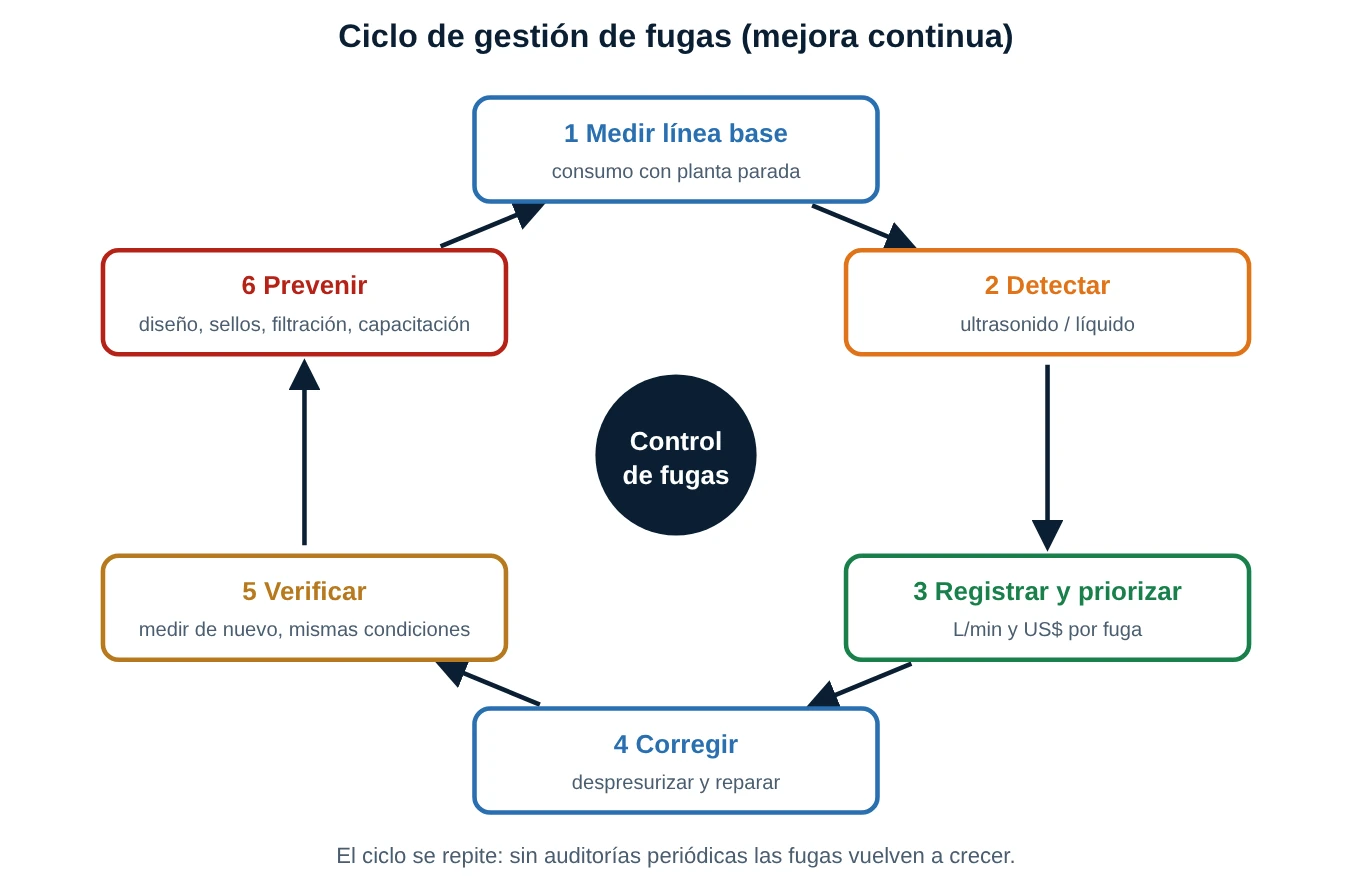

Léelo así: primero entiendes dónde nacen las fugas y por qué importan (el caudal crece con el cuadrado del diámetro y con la presión); luego aprendes a detectarlas y a registrarlas, a corregirlas con seguridad y a prevenirlas. Es un ciclo, no una tarea que se hace una vez.

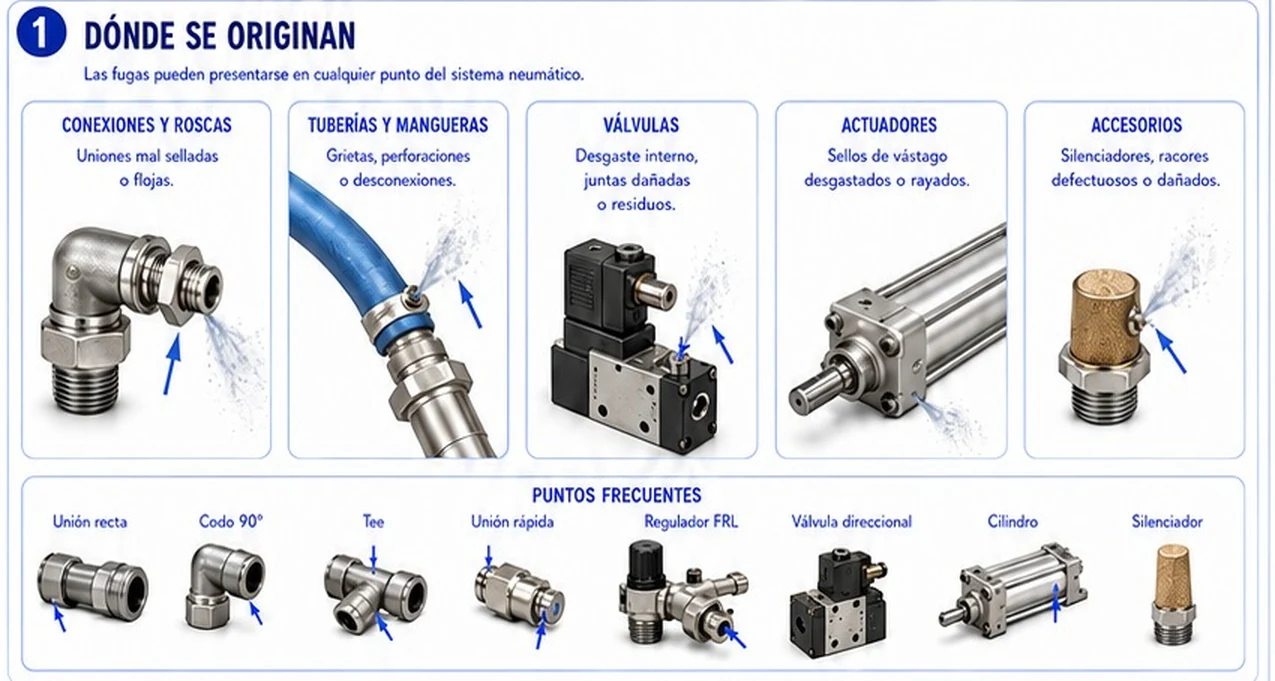

1. Dónde se originan las fugas

La ficha agrupa los orígenes en cinco familias. Conviene entender la causa de cada una, porque de la causa sale la prevención:

Además de lo que dibuja la ficha, en planta aparecen con mucha frecuencia tres orígenes que conviene tener en la lista de ronda: las purgas de condensado abiertas o que no cierran (un drenaje manual "entreabierto" es una fuga permanente), los acoples rápidos y mangueras de servicio (se maltratan todos los días) y las herramientas neumáticas que quedan conectadas con la línea presurizada durante el descanso.

Corrección al póster: (1) La ficha incluye al silenciador como "defectuoso o dañado" entre los orígenes. Un silenciador roto es un problema, pero lo más común es lo contrario: si el silenciador de una válvula sopla de forma continua, el origen suele estar dentro de la válvula (corredera o juntas desgastadas) o en el sello del émbolo del cilindro que "cruza" aire de una cámara a la otra. Es una fuga interna, y el silenciador solo la deja ver. (2) La lista omite las purgas de condensado, los acoples rápidos y las herramientas conectadas, que en muchas auditorías explican una parte grande de las pérdidas. (3) Falta la palabra clave de todo el tema: una fuga se mide en L/min y en dinero; "gotea" o "sopla" no basta para priorizar.

2. Cuánto cuesta una fuga: la física del orificio

Una fuga es, físicamente, un orificio por el que el aire de la red (a unos 6 o 7 bar) sale hacia la atmósfera. Con esa diferencia de presión, el aire sale a la velocidad del sonido en la garganta del orificio (flujo bloqueado o crítico): mientras la presión aguas arriba sea mayor que unos 1,9 bar absolutos (cerca de 0,9 bar manométricos), el caudal solo depende del área del orificio y de la presión absoluta aguas arriba, no de lo que haya afuera. De ahí salen tres reglas que usarás todo el tiempo:

Aquí p₀ es la presión absoluta aguas arriba, k = 1,4 para el aire, R = 287 J/(kg·K), T = 293 K y C_d es el coeficiente de descarga, que corrige el hecho de que el chorro se contrae al salir: vale cerca de 0,6 para un agujero de borde afilado y se acerca a 0,8 o más para un borde redondeado. El caudal másico se pasa a L/min ANR dividiendo por la densidad de referencia (1,185 kg/m³). El simulador de esta publicación usa justo esta fórmula.

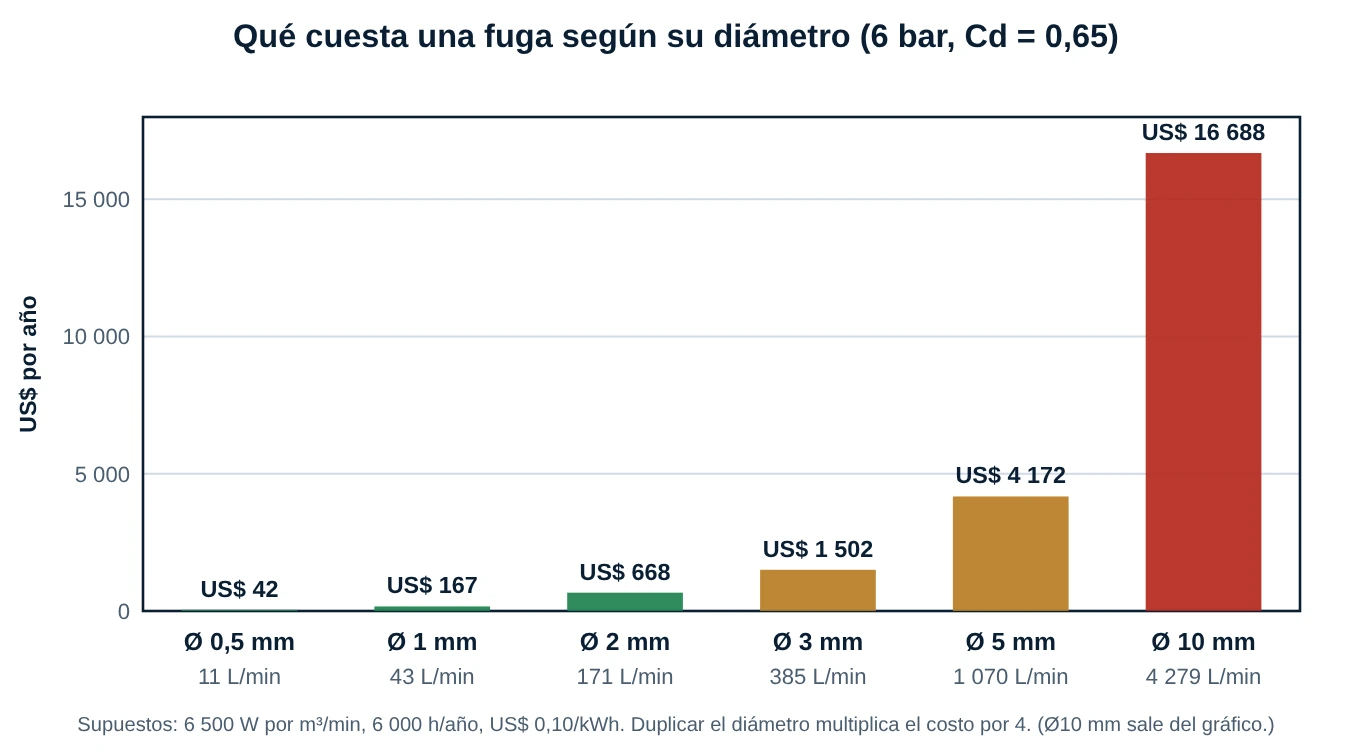

2.1 El diámetro manda: una fuga al cuadrado

Valores a 6 bar, C_d = 0,65, energía específica 6,5 kW por m³/min, 6 000 h/año y US$ 0,10/kWh. La conclusión se ve en la tabla: duplicar el diámetro multiplica por 4 el aire perdido y el costo. Un orificio de 3 mm (la cabeza de un alfiler grande) pierde unos 385 L/min y cuesta alrededor de US$ 1502 al año. Con C_d = 1 (el valor "ideal" que usan muchas tablas) la misma fuga de 3 mm da 592 L/min; por eso verás diferencias entre tablas: mira qué C_d y qué presión suponen.

2.2 La presión también cuenta

Como Q ∝ presión absoluta, subir de 6 a 7 bar aumenta la fuga un 14 %; bajar de 7 a 6 bar la reduce 12,5 %. Bajar la presión además reduce la energía del compresor (se suele citar unos 7 % por cada bar; valor de referencia, validar con tu compresor). Pero cuidado: bajar la presión de red solo es válido si todos los equipos siguen trabajando bien. La mejor reducción de presión es la que viene después de reparar las fugas, no antes.

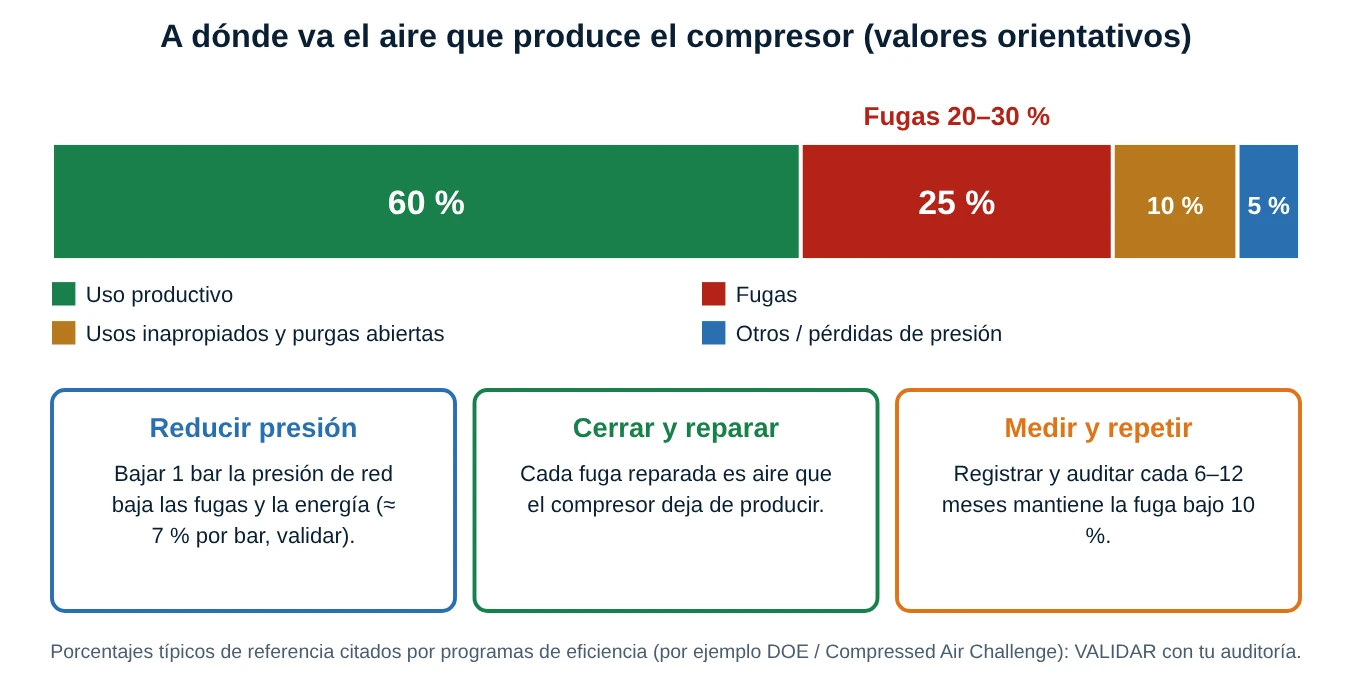

2.3 ¿Qué parte del aire se pierde?

Los programas de eficiencia (por ejemplo, los del Departamento de Energía de EE. UU. y el Compressed Air Challenge) suelen citar que entre 20 y 30 % de la producción de un compresor se pierde en fugas en plantas sin programa, y que un buen programa mantiene las fugas por debajo de 10 %. Son cifras de referencia; la tuya se mide con la prueba de carga/descarga de la sección 3. Y un dato clave de costos: gran parte de la energía eléctrica de un compresor se convierte en calor; el aire que se pierde es, por lo tanto, la forma más cara de la energía que se usa en planta.

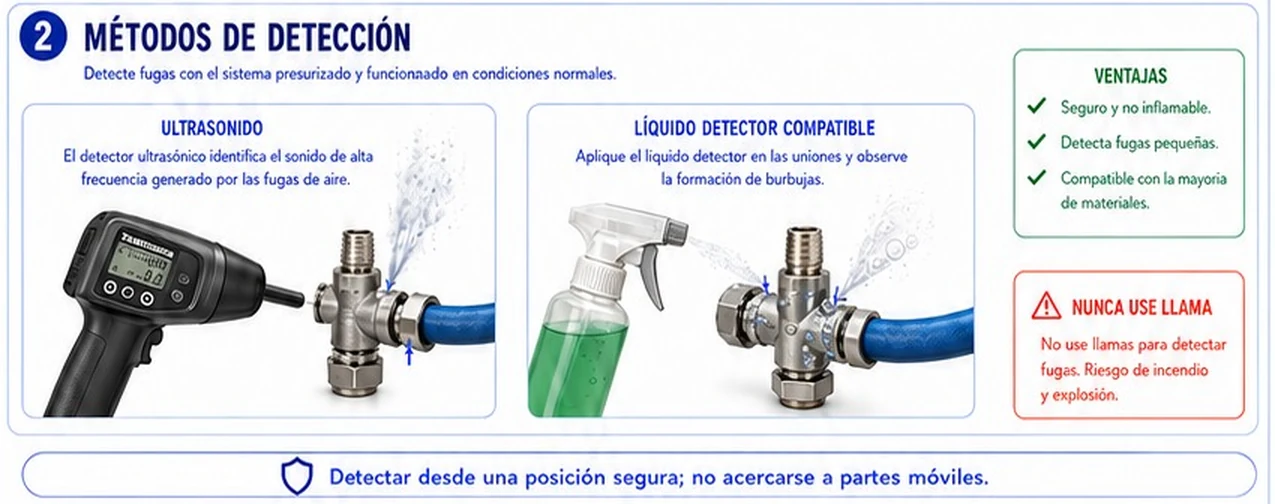

3. Métodos de detección

3.1 Ultrasonido

Al pasar por un orificio, el aire se vuelve turbulento y genera ruido en un rango muy amplio, que llega hasta el ultrasonido. Los detectores portátiles tienen un sensor sintonizado alrededor de los 40 kHz (valor típico; validar con tu equipo) y lo convierten a un tono audible en audífonos y a una barra de nivel en pantalla. Como el ultrasonido es muy direccional y casi no lo tapa el ruido de las máquinas (que está en frecuencias audibles), se puede apuntar a una tubería a varios metros, incluso en altura, y encontrar la fuga con la planta funcionando. Ventajas: rápido, sin contacto, sin ensuciar. Límites: el eco en superficies duras puede confundir, y no mide el caudal: solo da un nivel relativo. Para estimar L/min se compara contra un orificio calibrado o contra tablas del fabricante.

3.2 Líquido detector (agua con jabón o producto comercial compatible)

Se aplica sobre la unión y se observan las burbujas. Sirve para confirmar y localizar con precisión una fuga que el ultrasonido ya ubicó en una zona, sobre todo en roscas y racores. Es barato y seguro, pero solo se puede usar en puntos accesibles, y deja residuo. Usa un producto compatible con los materiales (algunos plásticos como el policarbonato o las poliamidas pueden fisurarse con ciertos líquidos) y evita rociar sobre bobinas, conectores y equipos eléctricos.

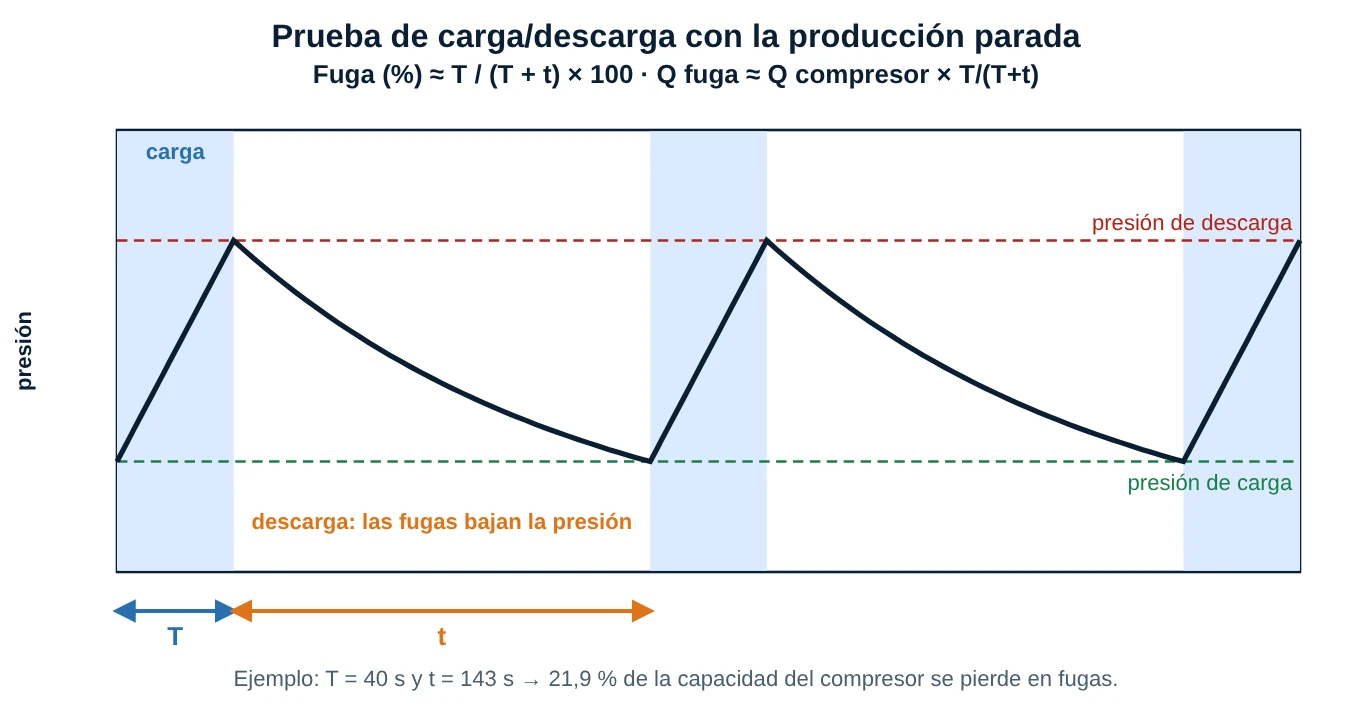

3.3 Prueba de carga/descarga: ¿cuánto se pierde en total?

Detectar es encontrar fugas; medir es saber cuánto aire se pierde en toda la red. La prueba clásica se hace con la producción detenida y un compresor que trabaja en carga/descarga (se carga cuando la presión baja a un valor y se descarga cuando sube a otro). Se mide el tiempo en carga T y el tiempo en descarga t durante varios ciclos:

Razonamiento: con consumo cero, cuando el compresor está en carga produce Q_compresor, y cuando está en descarga solo la fuga baja la presión; en régimen repetido, el aire que entra durante T es igual al que se pierde durante T + t. Por eso el cociente da la fracción de la capacidad que se escapa. Es una estimación (la fuga depende de la presión, que sube y baja en el ciclo), pero suficiente para la línea base y para verificar mejoras.

3.4 Caída de presión con un volumen conocido

Si no tienes un compresor con carga/descarga o prefieres aislar un tramo, cierra la alimentación, deja la sección presurizada y mide cuánto cae la presión en un tiempo. Con el volumen de la sección V (L), una caída de presión Δp (bar) en un tiempo t (min):

Ejemplo: V = 1 500 L, Δp = 1 bar en 2 minutos → Q ≈ 740 L/min. Lo difícil es conocer V con buena precisión (tanques + tuberías + equipos): si dudas, calcula V con la longitud y el diámetro interior de la tubería.

3.5 Caudalímetro antes y después

Un caudalímetro en la línea principal, leído con la planta detenida, mide la fuga directamente y permite demostrar el ahorro de cada reparación (es lo que muestra el paso 4 de la ficha).

3.6 ¿Qué método elijo?

Corrección al póster: (1) La frase de la cabecera tiene un error tipográfico: "funcionaado" debe decir "funcionando". En el cuadro "Ventajas" falta la tilde en "mayoría". (2) El cuadro verde de Ventajas está ubicado junto a ambos métodos, pero sus tres frases ("seguro y no inflamable", "detecta fugas pequeñas", "compatible con la mayoría de materiales") describen sobre todo al líquido detector; y "compatible con la mayoría" es demasiado general: hay que revisar la compatibilidad del producto con plásticos, elastómeros y con los equipos eléctricos. Del ultrasonido la ventaja principal es otra: localiza desde distancia y con la planta en marcha. (3) "Nunca use llama" es correcto, y se puede añadir nunca tampoco la mano o la cara: un chorro de aire a 6–7 bar puede inyectar partículas o aire bajo la piel y dañar los ojos y los oídos; usa lentes de seguridad y protección auditiva. (4) La ficha no menciona la prueba de carga/descarga ni la caída de presión, que son las que dan el número total.

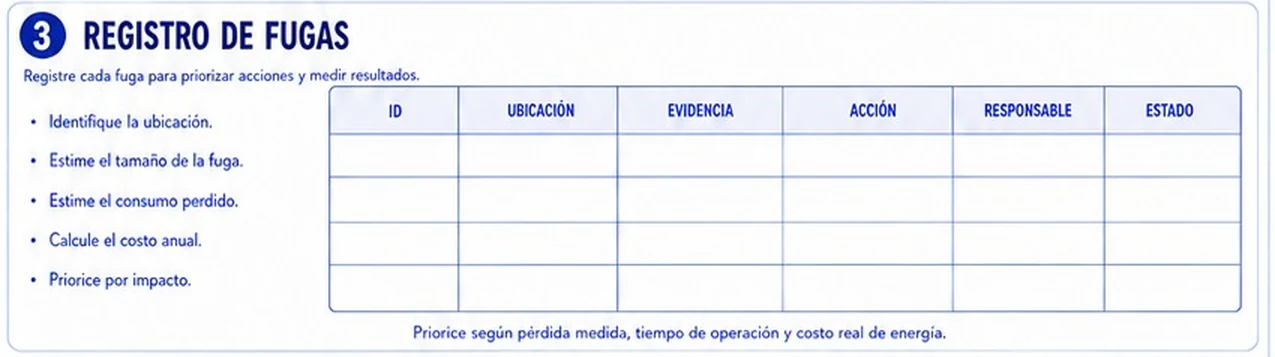

4. Registro de fugas

Una fuga que no se anota se vuelve a encontrar el año siguiente. El registro convierte la caza de fugas en un programa: permite priorizar, asignar responsables y, sobre todo, demostrar el ahorro a quien paga la factura. Una etiqueta física numerada en cada fuga (con el mismo ID del registro) evita duplicados y permite que mantenimiento la ubique sin buscar. Ejemplo de registro más completo que el de la ficha:

Corrección al póster: (1) Las viñetas piden "estime el tamaño", "estime el consumo perdido" y "calcule el costo anual", pero la tabla no tiene columnas para esos datos: faltan Fecha, Q estimado (L/min), Costo anual y Prioridad. (2) Sin cuantificar, la prioridad "por impacto" se decide a ojo. La prioridad debe salir de US$/año ÷ costo de reparar (las fugas grandes y fáciles primero) y de la seguridad. (3) Falta definir cómo estimar el tamaño: con tablas del detector, comparación con un orificio calibrado o con la fórmula del orificio de este artículo.

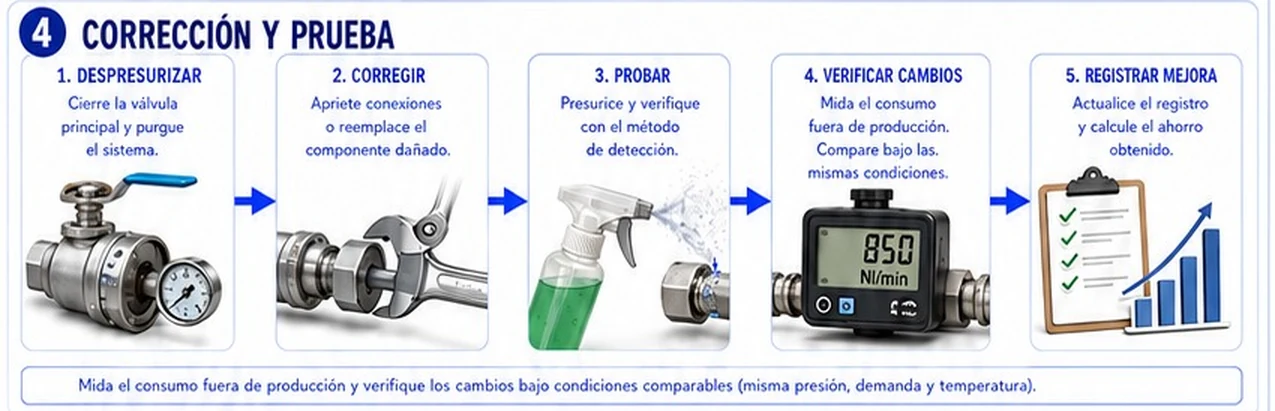

5. Corrección y prueba

Los cinco pasos de la ficha forman un procedimiento sencillo y correcto. Añadimos el detalle que lo hace seguro y duradero:

1. Despresurizar. Cierra la válvula de aislamiento, bloquea y etiqueta (candado y tarjeta) y abre la descarga hasta que el manómetro marque cero. Recuerda la energía acumulada: tanques, cilindros con carga y tramos cerrados entre válvulas pueden quedar presurizados.
2. Corregir. Reemplaza el componente dañado en vez de "apretar más". El sobreapriete deforma roscas y agrava la fuga. Revisa el tipo de rosca: las roscas cónicas (R / NPT) sellan con sellante o cinta; las paralelas (G, según ISO 228) sellan con arandela o junta tórica, y ponerles cinta no sirve.
3. Probar. Presuriza poco a poco y verifica con ultrasonido o líquido detector compatible, desde una posición segura.
4. Verificar. Mide el consumo en las mismas condiciones (misma presión, sin producción, misma temperatura) y compara con la línea base.
5. Registrar. Actualiza el estado, la fecha y el ahorro real en el registro.

Corrección al póster: (1) En el paso 4 la pantalla del caudalímetro muestra "NI/min" con una letra i mayúscula; la unidad es Nl/min (litros normales por minuto, con ele minúscula), equivalente a los L/min ANR de este artículo. (2) El paso 1 dice "cierre la válvula principal y purgue el sistema", pero no menciona el bloqueo y etiquetado ni verificar presión cero antes de intervenir, que es lo que exige una práctica segura de trabajo (ISO 4414 pide poder aislar y descargar la energía). (3) El paso 2 dice "apriete conexiones": hay que apretar al par especificado y no usar cinta en roscas paralelas; la cinta de PTFE además puede soltar fragmentos que obstruyen válvulas.

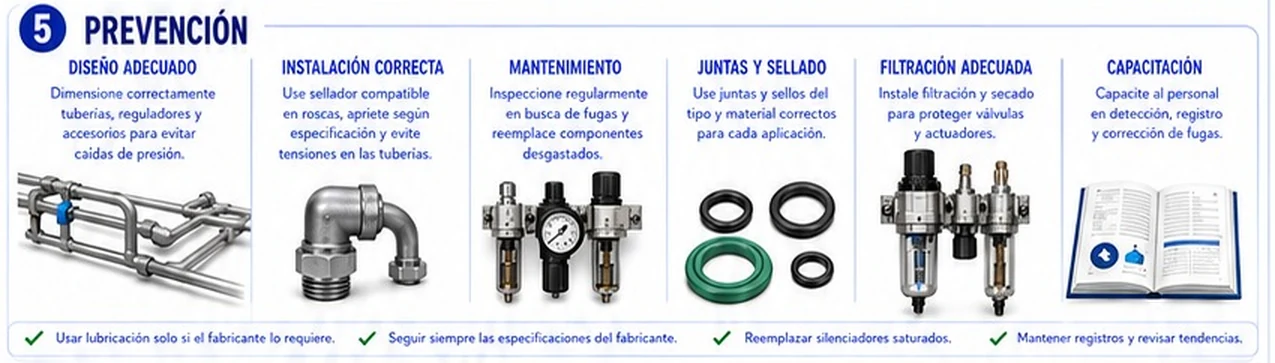

6. Prevención

Reparar es apagar incendios; prevenir es no tener incendios. Las seis columnas de la ficha son, en la práctica, seis políticas:

• Diseño adecuado: tuberías bien dimensionadas (sin caídas de presión que obliguen a subir la presión de red, que a su vez aumenta las fugas), tendido sin tensiones, ramales con válvulas de aislamiento para cerrarlos en paros.
• Instalación correcta: sellante compatible, par de apriete, mangueras sin torceduras ni radios cerrados, abrazaderas adecuadas.
• Mantenimiento: ronda con ultrasonido, reemplazo programado de sellos y de silenciadores saturados, y revisión de vasos y drenajes de los FRL.
• Juntas y sellos: del material y la dureza correctos (nitrilo, poliuretano, FKM según el servicio).
• Filtración y secado: aire limpio y seco alarga la vida de sellos y corredera (calidad de aire según ISO 8573-1).
• Capacitación: el operador que escucha un silbido y lo reporta vale más que el mejor detector.

Corrección al póster: (1) "Use lubricación solo si el fabricante lo requiere" es una buena regla, con un complemento: si un sistema ya trabajó con aire lubricado, hay que mantener la lubricación, porque el aceite arrastra la grasa de fábrica de los sellos (consulta al fabricante; validar). (2) "Reemplazar silenciadores saturados" es correcto: un silenciador tapado crea contrapresión y hace trabajar mal a las válvulas. (3) La ficha omite la auditoría periódica (cada 6 a 12 meses se repite la prueba de carga/descarga) y la gestión de la presión: una red con 1 bar de más pierde más aire y gasta más energía.

7. Casos reales de planta

Los siguientes casos son ilustrativos, construidos con situaciones habituales y cifras de ejemplo calculadas con las fórmulas de esta publicación. No son datos de un cliente concreto.

8. Errores comunes que conviene evitar

• Buscar fugas con la mano o la cara (inyección de partículas y daño a ojos y oídos), o con llama.
• Reparar sin medir antes ni después: sin línea base no puedes demostrar el ahorro.
• Subir la presión de red para tapar el síntoma.
• Cinta de PTFE en roscas paralelas (G), o sobreapriete de racores.
• Ignorar las fugas "chicas": N fugas de diámetro d equivalen a una de d·√N (8 fugas de 1 mm ≈ una de 2,8 mm).
• No mantener el registro ni repetir la auditoría: las fugas vuelven.
• Confundir fuga con consumo: el soplado abierto y las pistolas de aire también gastan, pero eso es uso, no fuga.

9. Resumen rápido (cheat-sheet)

Glosario breve

• ANR / Nl/min: litros por minuto referidos a la atmósfera normal de referencia (ISO 8778), no al volumen real a presión.
• FAD: Free Air Delivered, caudal de aire libre entregado por un compresor (ISO 1217).
• Carga/descarga: modo de regulación en que el compresor alterna entre producir aire (carga) y girar sin producir (descarga).
• Flujo bloqueado: flujo por un orificio que alcanza la velocidad del sonido; el caudal ya no depende de la presión aguas abajo.
• Demanda artificial: consumo extra causado por subir la presión de red por encima de lo necesario (aumenta fugas y energía).
• Línea base: medición inicial de la fuga con la que se comparan las mejoras.

Normas y datos a validar

• ISO 11011: compressed air, energy efficiency, assessment (evaluación energética de sistemas de aire comprimido; confirma la edición vigente).
• ISO 8573-1: clases de pureza del aire comprimido.
• ISO 4414: seguridad en sistemas neumáticos. ISO 1219-1/2: símbolos y esquemas.
• ISO 8778: atmósfera normalizada de referencia (se usa 1,185 kg/m³ y p_atm = 1,013 bar en esta publicación). ISO 1217: ensayos de compresores (FAD). ISO 228 / ISO 7: roscas paralelas G y cónicas R.
• 20–30 % de fugas típicas y < 10 % de meta: cifras de referencia de programas de eficiencia (por ejemplo DOE y Compressed Air Challenge). Franco debe validar con la fuente original y, mejor, con una medición propia.
• 6,5 kW por m³/min, US$ 0,10/kWh, 6 000 h y 7 % de ahorro por bar: supuestos del ejemplo; usa la ficha de tu compresor y tu tarifa real.
• Frecuencia del sensor ultrasónico (~40 kHz) y C_d (0,6 a 0,8): valores típicos; validar con la hoja de datos de tu detector y con un orificio calibrado.
• Compatibilidad del líquido detector: confirmar con la ficha del producto para plásticos, elastómeros y servicio de oxígeno.

10. Simulador de fugas de aire

El simulador tiene dos paneles. En el primero ves una red con seis fugas: cambia el diámetro de cada una, toca una fuga para repararla, activa el detector ultrasónico (verás que las fugas chicas no se ven ni se oyen, pero siguen costando) y cambia presión, tarifa, horas y energía específica. En el segundo haces la prueba de carga/descarga: el compresor sube y baja la presión y el simulador mide T, t y la fuga.

Qué hace el modelo: cada fuga es un orificio con flujo compresible (bloqueado o subsónico), convertido a L/min ANR; el costo usa tu energía específica, tu tarifa y tus horas. La prueba de carga/descarga integra la presión de una red de volumen V con el compresor en carga o descarga y la fuga proporcional a la presión absoluta; el resultado T/(T+t) se compara con el caudal real del modelo. Es un modelo didáctico: no incluye caída de presión en tuberías, ni los ciclos reales de un compresor con variador o secador.
