Micrómetro: cómo medir con precisión

¡Bienvenidos nuevamente al blog de Welectronic! En la publicación anterior vimos el calibrador vernier, que llega a 0,02 mm. Cuando una pieza exige más finura (ejes rectificados, asientos de rodamientos, espesores de precisión) entra en escena el micrómetro: un instrumento diseñado para medir dimensiones externas con mayor exactitud y repetibilidad.

1. Especificaciones del micrómetro exterior

Rango de medición: 0 – 25 mm (existen otros rangos: 25–50 mm, 50–75 mm, etc., que se eligen según el tamaño de la pieza).
Resolución: 0,01 mm.
Exactitud: aproximadamente ± 0,004 mm en un micrómetro de 0–25 mm.
Material: acero templado con acabado anticorrosivo.

2. Partes del micrómetro

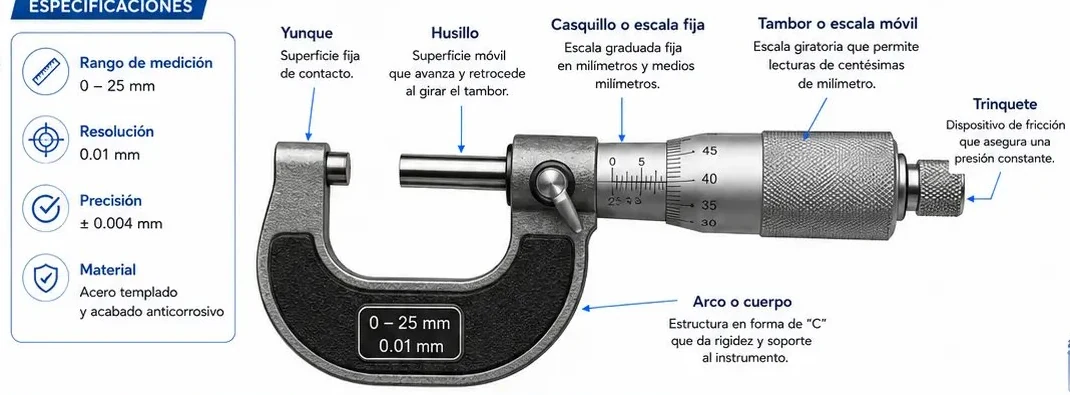

Partes del micrómetro: yunque, husillo, casquillo, tambor, trinquete y arco — Partes principales del micrómetro de exteriores. Fuente: ficha técnica Welectronic.

Arco o cuerpo: estructura en forma de “C” que da rigidez y soporte al instrumento.
Yunque: superficie fija de contacto.
Husillo: superficie móvil que avanza y retrocede al girar el tambor.
Casquillo (escala fija): escala graduada en milímetros y medios milímetros.
Tambor (escala móvil): escala giratoria que permite leer centésimas de milímetro.
Trinquete: dispositivo de fricción que asegura una presión de medición constante.

3. ¿Por qué mide centésimas? El principio del tornillo

El husillo es en realidad un tornillo de precisión. En un micrómetro métrico estándar, una vuelta completa del tambor avanza el husillo 0,5 mm, y el tambor está dividido en 50 partes. Por eso cada división equivale a una fracción muy pequeña:

Resolución = 0,5 mm / 50 divisiones = 0,01 mm

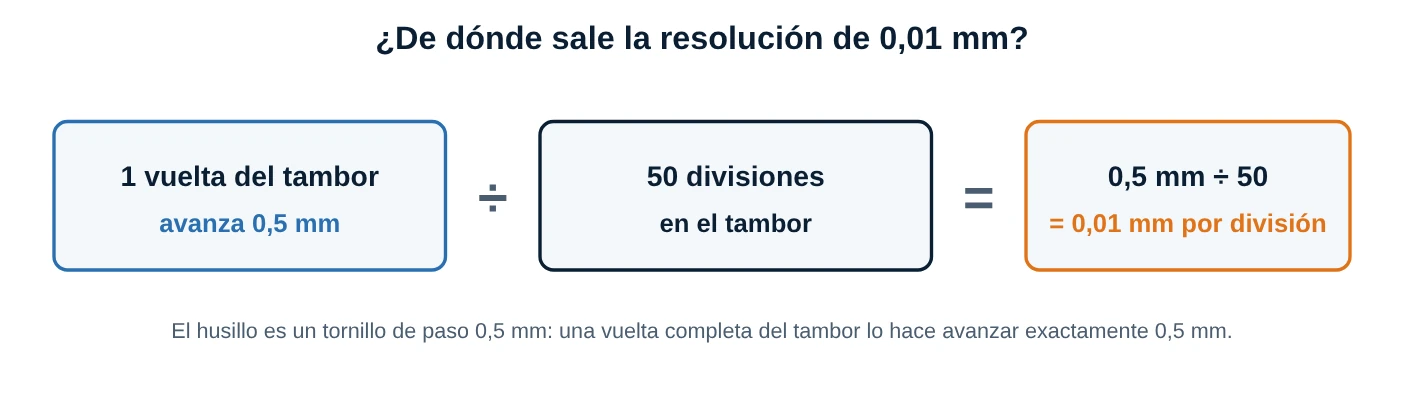

Esquema: una vuelta del tambor avanza 0,5 mm y el tambor tiene 50 divisiones — Cada división del tambor equivale a 0,01 mm.

4. Cómo leer el micrómetro en 3 pasos

Escala fija (casquillo): identifica el último milímetro visible antes del borde del tambor. Si la marca de 0,5 mm (la que está debajo de la línea) también es visible, súmala.
Escala móvil (tambor): busca la línea del tambor que coincide con la línea horizontal de referencia del casquillo y multiplica ese número por 0,01 mm.
Suma ambas lecturas.

Medida = Escala fija (mm + 0,5 si es visible) + (N.º del tambor × 0,01)

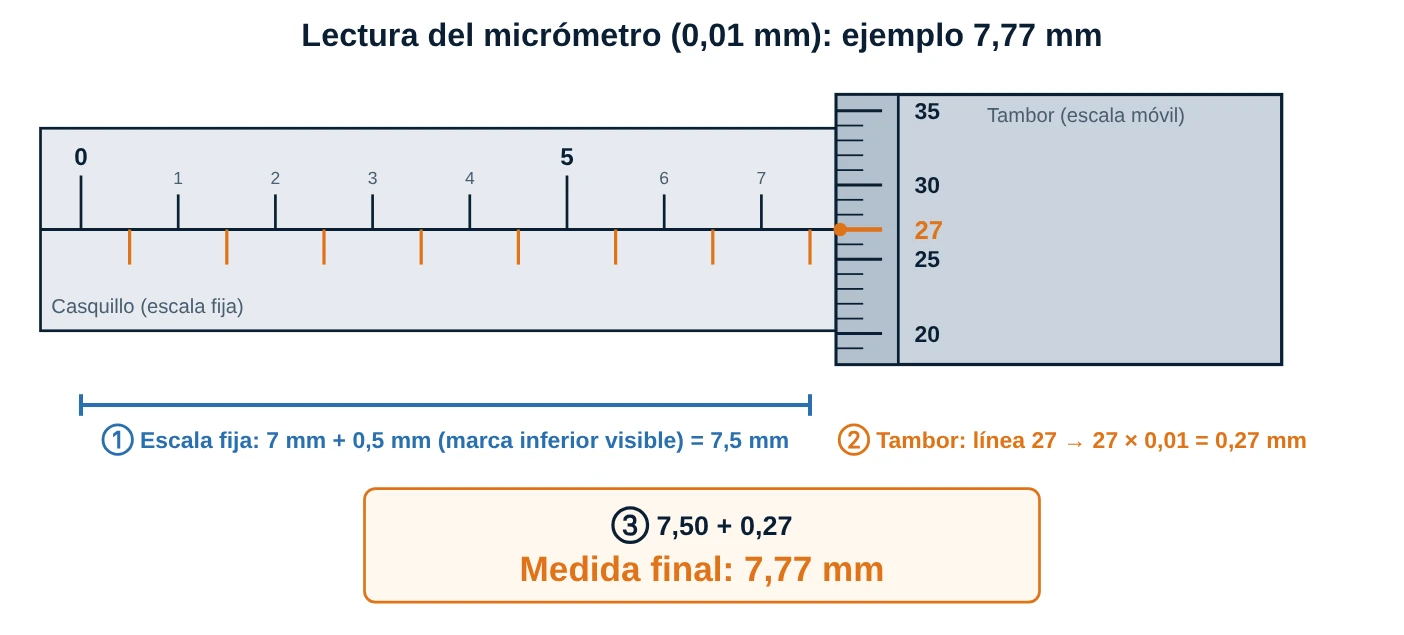

Ejemplo de lectura de micrómetro con resultado 7,77 mm — Ejemplo: 7,5 mm en el casquillo + 27 × 0,01 = 0,27 mm en el tambor → 7,77 mm.

La hoja técnica original muestra el mismo ejemplo con un dibujo del instrumento:

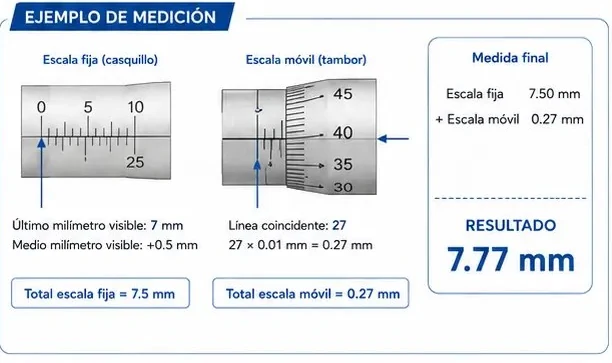

Ejemplo de medición con micrómetro: escala fija 7,50 mm más escala móvil 0,27 mm da 7,77 mm — Ejemplo de medición. Fuente: ficha técnica Welectronic.

5. Simulador: practica la lectura

Escribe una medida entre 0 y 25 mm (por ejemplo 7,77) y mira cómo gira el tambor hasta ella. En la lupa verás la escala fija y la línea del tambor que coincide con la referencia. Después pulsa Reto: medida al azar y léela tú.

6. Tipos de medición

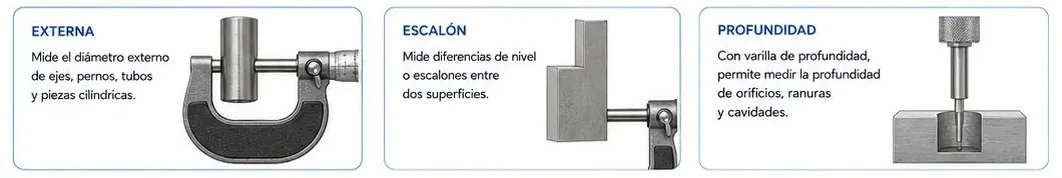

Micrómetro: medición externa, de escalón y de profundidad — El micrómetro de exteriores mide diámetros; con accesorios o versiones especiales también mide escalones y profundidades.

Externa: diámetro exterior de ejes, pernos, tubos y piezas cilíndricas.
Escalón: diferencias de nivel entre dos superficies.
Profundidad: con varilla de profundidad, mide orificios, ranuras y cavidades.

7. Consejos de uso y cuidado

Limpia las superficies de contacto (yunque y husillo) antes de cada uso.
Cierra el micrómetro siempre con el trinquete: nunca apliques fuerza girando el tambor directamente.
Verifica el cero del instrumento antes de medir (con yunque y husillo en contacto, la lectura debe ser 0,00).
Guárdalo en su estuche, con las superficies de medición ligeramente separadas.
Evita golpes, caídas y cambios bruscos de temperatura: sujetar el arco con la mano durante mucho tiempo lo dilata y altera la medida.

✅ 5 Problemas Resueltos

Problema 1: En un micrómetro de 0–25 mm, el último milímetro visible en el casquillo es 7 y la marca de medio milímetro también se ve. En el tambor coincide la línea 27. ¿Cuánto mide la pieza?

Solución:
Escala fija = 7 + 0,5 = 7,50 mm
Escala móvil = 27 × 0,01 = 0,27 mm
Medida = 7,50 + 0,27
Medida = 7,77 mm

Problema 2: El casquillo muestra 12 mm (sin la marca de medio milímetro visible) y en el tambor coincide la línea 34. ¿Cuál es la medida?

Solución:
Escala fija = 12,00 mm
Escala móvil = 34 × 0,01 = 0,34 mm
Medida = 12,34 mm

Problema 3: Casquillo: 5 mm con la marca de 0,5 mm visible. Tambor: línea 8. ¿Cuánto mide la pieza?

Solución:
Escala fija = 5 + 0,5 = 5,50 mm
Escala móvil = 8 × 0,01 = 0,08 mm
Medida = 5,58 mm

Problema 4: Un micrómetro de rango 25–50 mm muestra en su casquillo 31 mm (sin medio milímetro) y la línea 46 del tambor. ¿Cuál es la medida?

Solución:
En un micrómetro de 25–50 mm el casquillo ya viene numerado desde 25 mm, así que la lectura del casquillo se toma directamente.
Escala fija = 31,00 mm
Escala móvil = 46 × 0,01 = 0,46 mm
Medida = 31,46 mm

Problema 5: El husillo avanza 0,5 mm por vuelta. ¿Cuántas vueltas completas del tambor se necesitan para separar el husillo 3 mm del yunque?

Solución:
Vueltas = Avance total / Avance por vuelta
Vueltas = 3 / 0,5
Vueltas = 6

🏋️ 5 Ejercicios Propuestos

Ejercicio 1: Casquillo: 9 mm con la marca de 0,5 mm visible. Tambor: línea 15. ¿Cuál es la medida?

Escala fija = 9 + 0,5 = 9,50 mm
Escala móvil = 15 × 0,01 = 0,15 mm
Medida = 9,65 mm

Ejercicio 2: Casquillo: 3 mm sin marca de medio milímetro. Tambor: línea 49. ¿Cuánto mide la pieza?

Escala fija = 3,00 mm
Escala móvil = 49 × 0,01 = 0,49 mm
Medida = 3,49 mm

Ejercicio 3: Si el tambor gira 2,5 vueltas, ¿cuántos milímetros se desplaza el husillo?

Desplazamiento = 2,5 × 0,5 = 1,25 mm

Ejercicio 4: Un eje debe medir 18,00 ± 0,02 mm. Con el micrómetro se lee en el casquillo 18 mm (sin medio milímetro) y en el tambor la línea 3. ¿Cumple?

Medida = 18,00 + (3 × 0,01) = 18,03 mm
Rango permitido: 17,98 mm a 18,02 mm.
18,03 mm excede el límite superior: no cumple (sobra 0,01 mm).

Ejercicio 5: Una pieza debe medir 6,50 mm. El micrómetro indica: casquillo 6 mm con la marca de 0,5 mm visible y tambor en la línea 12. ¿Cuánto se excede de la medida nominal?

Medida = 6 + 0,5 + (12 × 0,01) = 6,62 mm
Exceso = 6,62 − 6,50 = 0,12 mm
