Poleas industriales: tipos, partes y selección

¡Bienvenidos nuevamente al blog de Welectronic! En la publicación anterior viste las correas; ahora toca la otra mitad del sistema: las poleas. Una polea es una rueda con un canal o superficie en su borde que guía una correa, una cuerda o un cable. Según cómo la uses, sirve para cambiar la dirección de una fuerza (como en un polipasto) o para transmitir potencia entre ejes (como en un motor con ventilador). Aquí te explico los tipos, las partes, la relación de transmisión y cómo seleccionarlas.

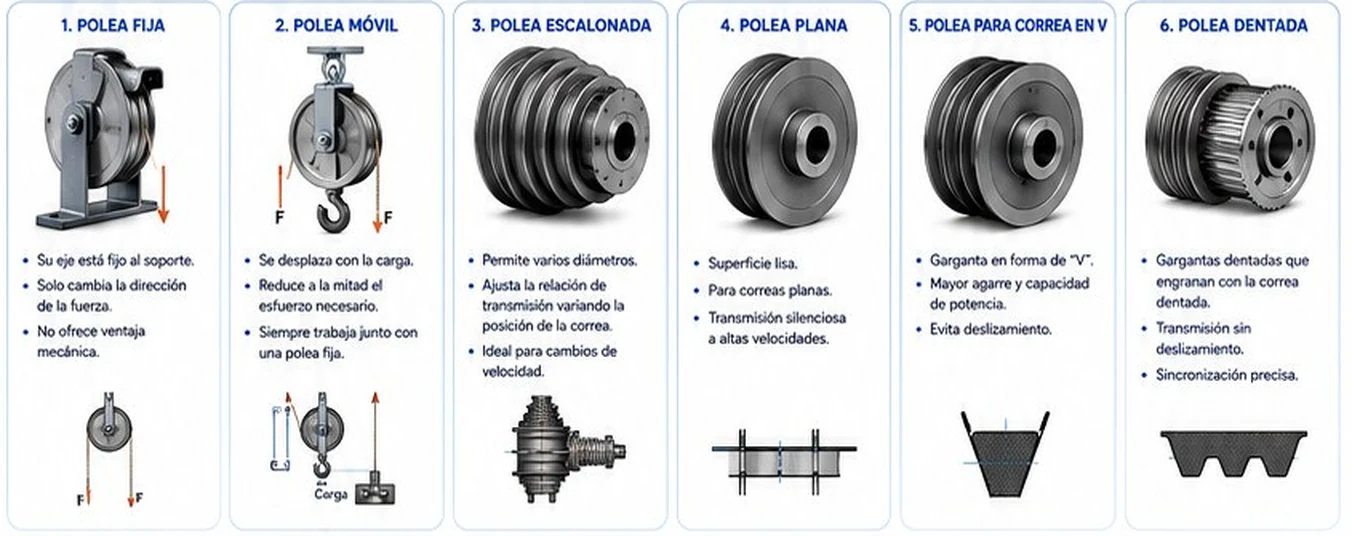

1. Tipos de poleas

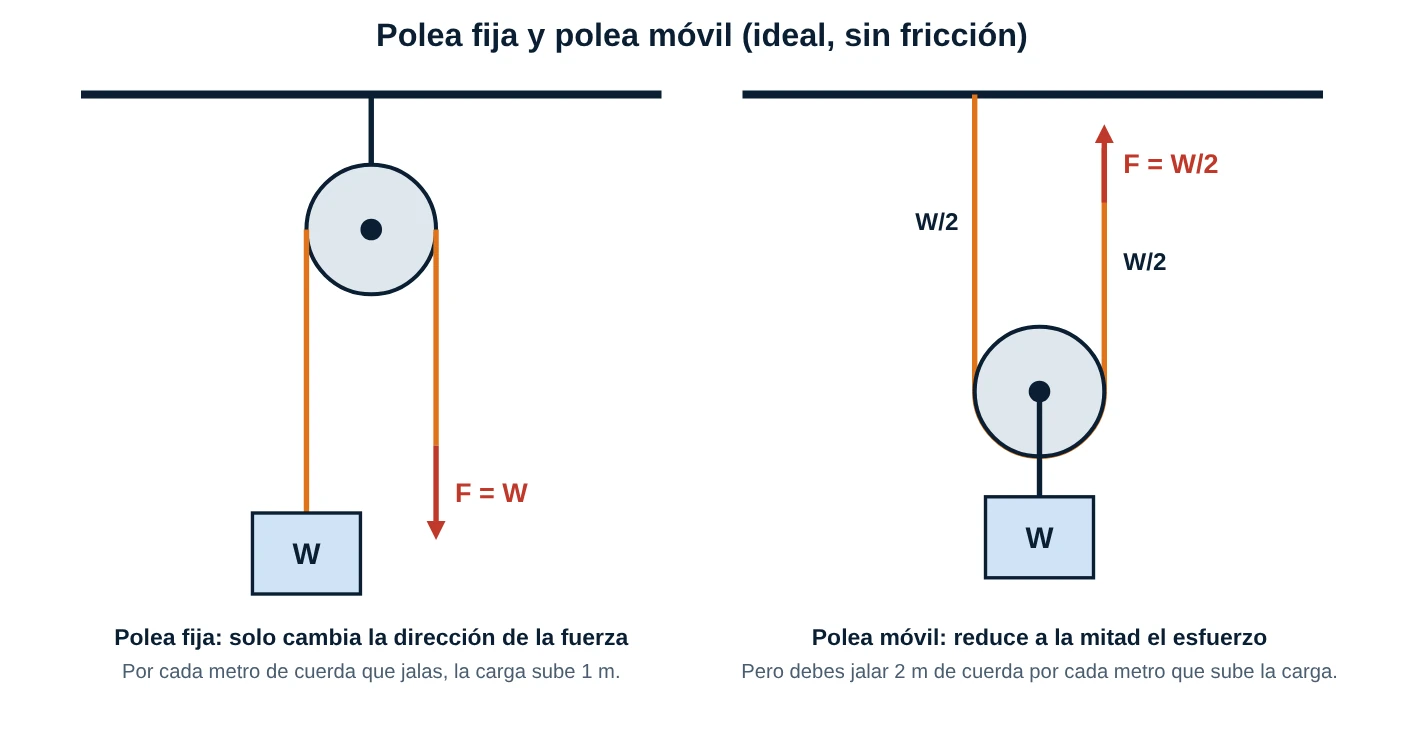

• Polea fija: su eje está fijo al soporte. Solo cambia la dirección de la fuerza y no ofrece ventaja mecánica: para levantar 100 N debes jalar con 100 N.
• Polea móvil: se desplaza junto con la carga. Reduce a la mitad el esfuerzo necesario (en el caso ideal, sin fricción) y siempre trabaja junto con una polea fija. A cambio, debes jalar el doble de cuerda.
• Polea escalonada: tiene varios diámetros y permite ajustar la relación de transmisión cambiando la posición de la correa; es ideal para cambios de velocidad (por ejemplo, en taladros de columna).
• Polea plana: superficie lisa, para correas planas; transmisión silenciosa a altas velocidades.
• Polea para correa en V: garganta en forma de "V", mayor agarre y capacidad de potencia, y evita el deslizamiento.
• Polea dentada: gargantas dentadas que engranan con la correa dentada; transmisión sin deslizamiento y sincronización precisa.

Ojo con el término: "polea fija" y "polea móvil" se refieren a las poleas de elevación (cuerdas y polipastos). Las poleas de transmisión de un motor (planas, en V, dentadas) son siempre de eje fijo. En un polipasto con n ramales de cuerda que sostienen la carga, el esfuerzo ideal es F = W / n.

2. Partes de la polea

• Llanta: superficie exterior que entra en contacto con la correa.
• Garganta: canal donde se aloja la correa (en "V" o dentada).
• Radios: brazos que conectan el cubo con la llanta; aportan resistencia y reducen peso.
• Cubo: parte central que se monta sobre el eje; puede llevar chavetero o tornillos de fijación.

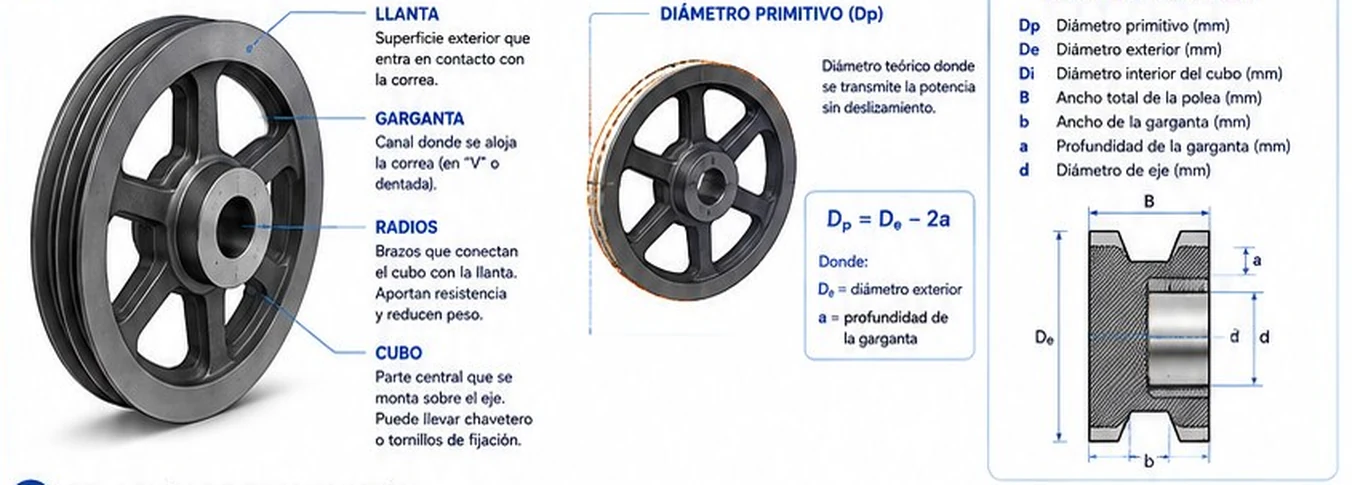

La nomenclatura común incluye: Dp (diámetro primitivo), De (diámetro exterior), Di (diámetro interior del cubo), B (ancho total de la polea), b (ancho de la garganta), a y d (diámetro del eje). El diámetro primitivo es el diámetro teórico donde se transmite la potencia sin deslizamiento, y se calcula:

Aquí "a" es la distancia desde el diámetro exterior hasta el diámetro primitivo, que depende del perfil de la correa (la ficha la llama profundidad de la garganta, pero no es la profundidad total del canal). Toma el valor de la tabla del fabricante de la polea o de la correa.

3. Relación de transmisión

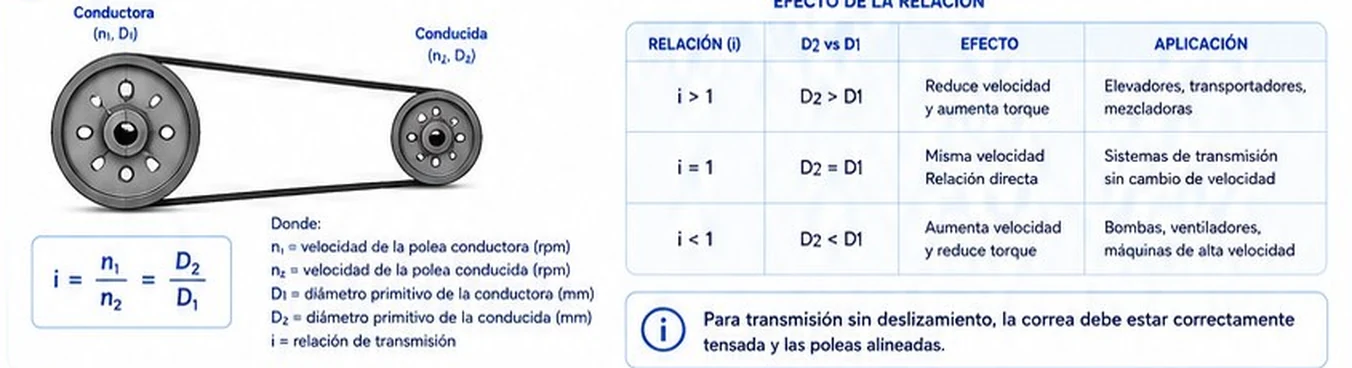

Donde n1 y D1 son la velocidad y el diámetro primitivo de la polea conductora, y n2 y D2 los de la conducida.

• i > 1 (D2 > D1): reduce la velocidad y aumenta el par. Se usa en elevadores, transportadores y mezcladoras.
• i = 1 (D2 = D1): misma velocidad y relación directa; sirve para trasladar el movimiento sin cambiarlo.
• i < 1 (D2 < D1): aumenta la velocidad y reduce el par. Es lo típico en bombas, ventiladores y máquinas de alta velocidad.

El par que entrega la polea conducida es, aproximadamente, T2 = T1 · i · η, con η el rendimiento de la transmisión (en correas en V se suele tomar 0,95 como valor de referencia). Y recuerda: para que no haya deslizamiento, la correa debe estar bien tensada y las poleas alineadas.

4. Selección rápida

Revisa en este orden: potencia a transmitir, velocidad, tipo de correa, relación de transmisión (definiendo D1 y D2 con el espacio disponible), condiciones de trabajo y, por último, el montaje y el eje (diámetro, chavetero, buje y sistema de fijación).

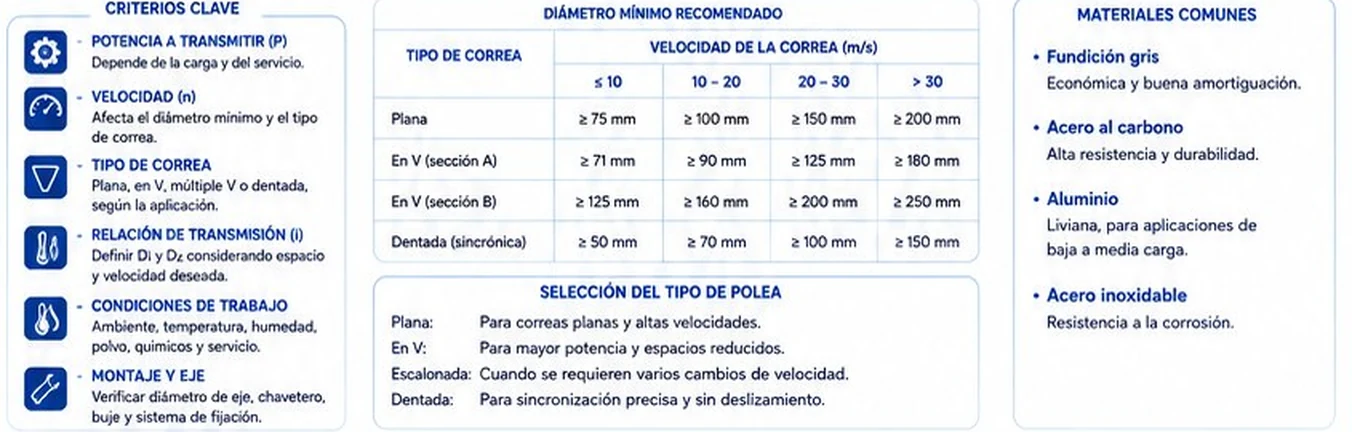

El diámetro mínimo recomendado depende del tipo de correa y de su velocidad lineal v = π·D·n/60. Una polea demasiado pequeña dobla mucho la correa y la fatiga:

• Plana: ≥ 75 mm (v ≤ 10 m/s), ≥ 100 mm (10-20), ≥ 150 mm (20-30), ≥ 200 mm (> 30).
• En V, sección A: ≥ 71, 90, 125 y 180 mm en los mismos rangos.
• En V, sección B: ≥ 125, 160, 200 y 250 mm.
• Dentada: ≥ 50, 70, 100 y 150 mm.

Materiales comunes: fundición gris (económica y buena amortiguación), acero al carbono (alta resistencia y durabilidad), aluminio (liviana, para cargas bajas a medias) y acero inoxidable (resistencia a la corrosión).

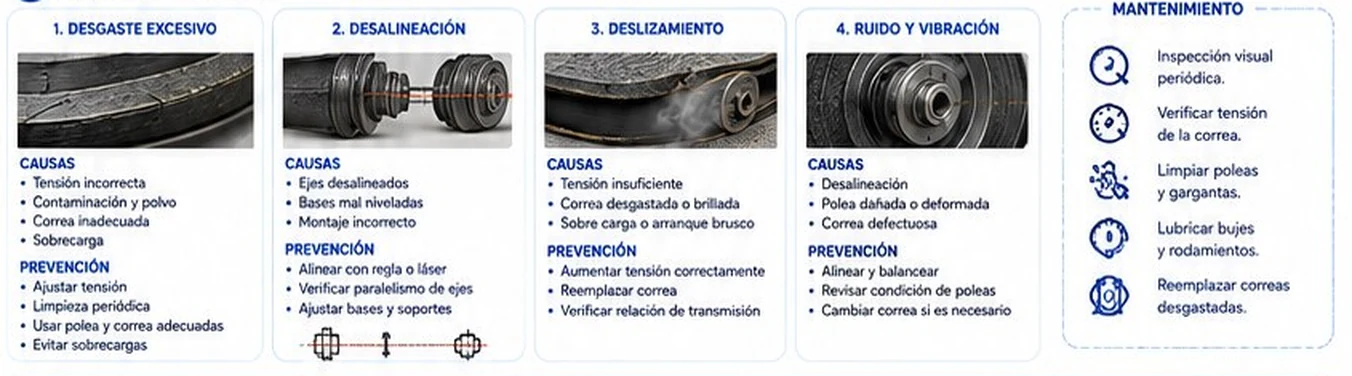

5. Fallas comunes y mantenimiento

• Desgaste excesivo: tensión incorrecta, contaminación y polvo, correa inadecuada o sobrecarga. Ajusta la tensión, limpia periódicamente y usa polea y correa adecuadas. Un buen truco: mide el desgaste de la garganta con un calibre de perfil o con una correa nueva; si toca el fondo, la polea ya no sirve.
• Desalineación: ejes desalineados, bases mal niveladas o montaje incorrecto. Alinea con regla o láser y verifica el paralelismo de ejes.
• Deslizamiento: tensión insuficiente, correa desgastada o brillada, o arranque brusco. Aumenta la tensión correctamente y reemplaza la correa.
• Ruido y vibración: desalineación, polea dañada o deformada, correa defectuosa. Alinea y balancea, y revisa el estado de las poleas.

Mantenimiento: inspección visual periódica, verificar la tensión, limpiar poleas y gargantas, lubricar bujes y rodamientos, y reemplazar las correas desgastadas.
