Resortes mecánicos: tipos, parámetros y fallas

¡Bienvenidos nuevamente al blog de Welectronic! Un resorte es un elemento elástico que almacena energía mecánica cuando lo deformas y la devuelve cuando lo sueltas. Está en la suspensión de un camión, en una válvula, en el pedal de un freno, en un interruptor y hasta en el bolígrafo que tienes a mano. En esta publicación aprenderás los tipos de resortes, sus parámetros, la fórmula de la constante elástica, cómo seleccionarlos, qué materiales se usan y cómo fallan.

1. Tipos de resortes y características

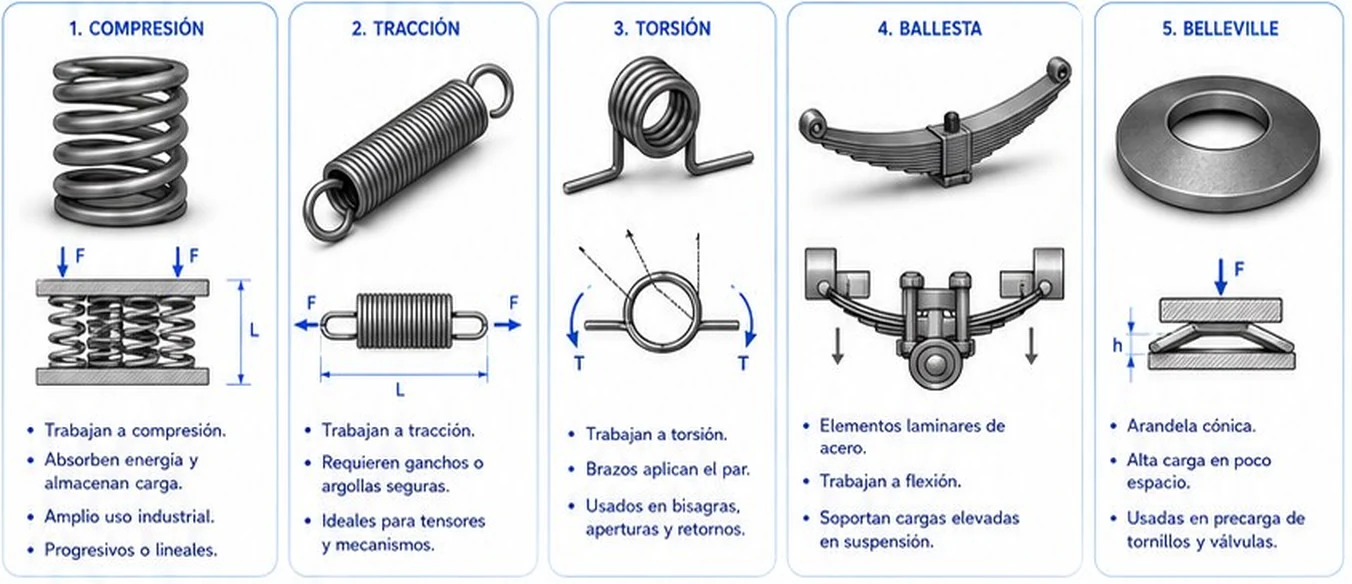

Cinco tipos de resortes: compresión, tracción, torsión, ballesta y Belleville, con sus características — Tipos de resortes y características. Fuente: ficha técnica Welectronic.

Compresión: trabajan a compresión, absorben energía y almacenan carga. Tienen amplio uso industrial y pueden ser progresivos o lineales.
Tracción: trabajan a tracción y requieren ganchos o argollas seguras. Son ideales para tensores y mecanismos.
Torsión: trabajan a torsión; sus brazos aplican el par. Se usan en bisagras, aperturas y retornos.
Ballesta: elementos laminares de acero que trabajan a flexión y soportan cargas elevadas en suspensión.
Belleville: arandela cónica de alta carga en poco espacio. Se usa en precarga de tornillos y válvulas.

2. Parámetros principales

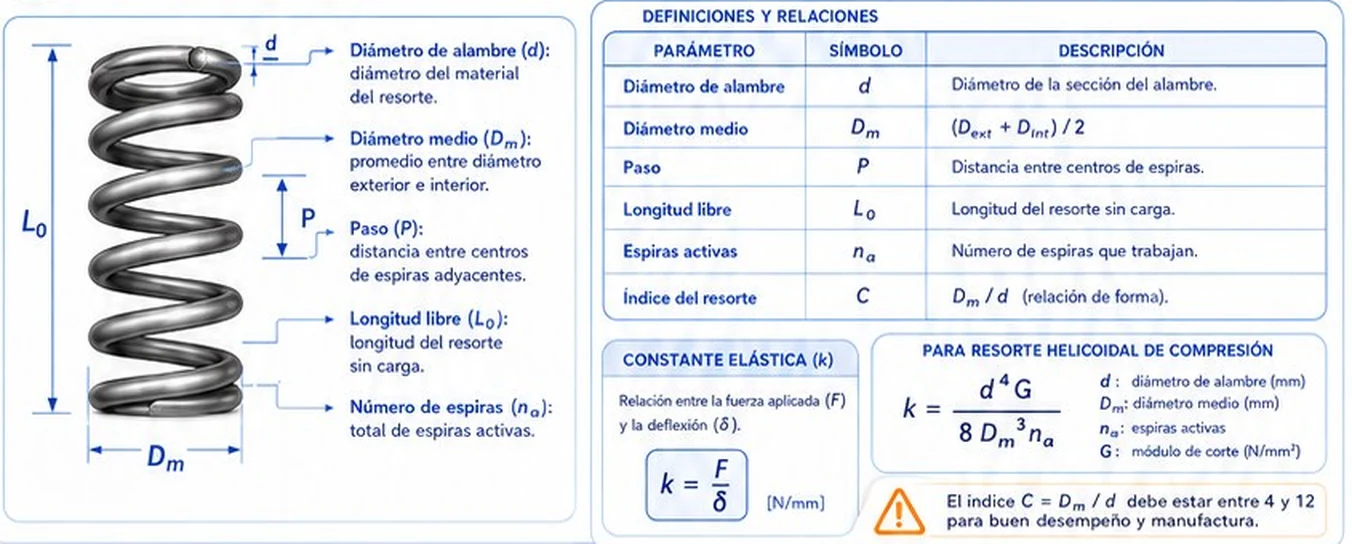

Parámetros de un resorte helicoidal: diámetro de alambre, diámetro medio, paso, longitud libre y número de espiras, con la fórmula de la constante elástica — Parámetros principales y constante elástica. Fuente: ficha técnica Welectronic.

Diámetro de alambre (d): diámetro de la sección del alambre.
Diámetro medio (D_m): promedio entre el diámetro exterior y el interior, D_m = (D_ext + D_int) / 2.
Paso (P): distancia entre centros de espiras adyacentes.
Longitud libre (L₀): longitud del resorte sin carga.
Número de espiras activas (n_a): espiras que realmente trabajan (las de los extremos apoyadas no cuentan).
Índice del resorte (C): C = D_m / d, relación de forma.

La constante elástica (rigidez) k es la relación entre la fuerza aplicada y la deflexión, y se expresa en N/mm. Para un resorte helicoidal de compresión:

F = k · δ → k = F / δ
k = d⁴ · G / (8 · D_m³ · n_a)

donde d y D_m están en mm y G es el módulo de corte del material en N/mm² (para aceros de resorte, alrededor de 79.000 N/mm²; para inoxidables, algo menos). El índice C debe estar entre 4 y 12 para un buen desempeño y fabricación: por debajo de 4 el alambre es muy difícil de enrollar y por encima de 12 el resorte se vuelve inestable y propenso a enredarse o pandear.

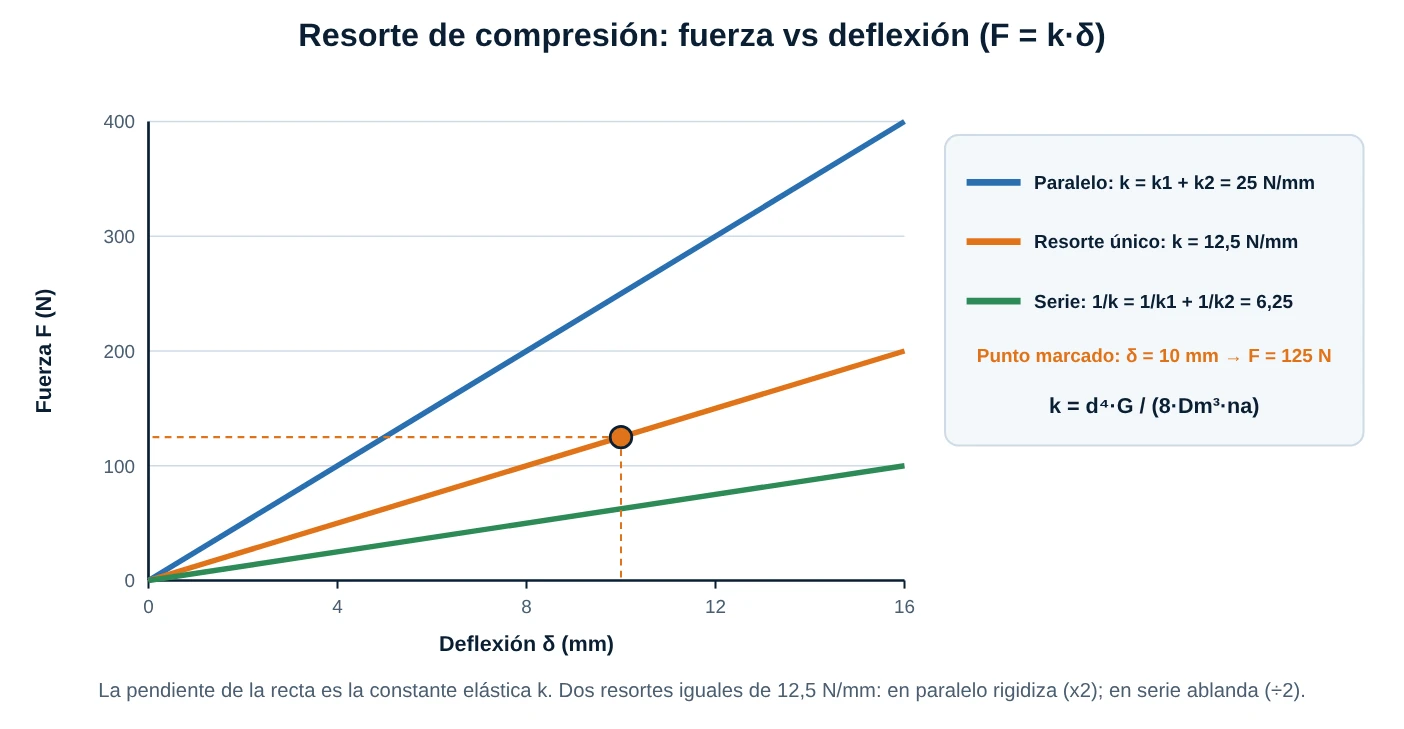

Gráfico fuerza contra deflexión de un resorte único, dos resortes en serie y dos resortes en paralelo — Diagrama original: fuerza contra deflexión (F = k·δ).

Dato práctico: la rigidez depende de d⁴: si duplicas el diámetro del alambre manteniendo todo lo demás, el resorte se vuelve 16 veces más rígido; si duplicas el diámetro medio, se vuelve 8 veces más blando. Dos resortes en paralelo suman sus rigideces (k = k₁ + k₂); en serie, se suman las flexibilidades (1/k = 1/k₁ + 1/k₂). Cuando el resorte se comprime del todo, las espiras se tocan: la longitud en bloque es aproximadamente L_s = n_t · d (con n_t el número total de espiras); nunca lo cargues hasta ese punto en servicio.

El esfuerzo cortante en el alambre se calcula con τ = K_w · 8 · F · D_m / (π · d³), donde el factor de Wahl K_w = (4C − 1)/(4C − 4) + 0,615/C corrige el efecto de la curvatura (cuanto menor es C, mayor es el esfuerzo extra en el lado interior de la espira). Además, un resorte de compresión esbelto (L₀ / D_m mayor de 4 aproximadamente) puede pandear y necesita una guía o un vástago.

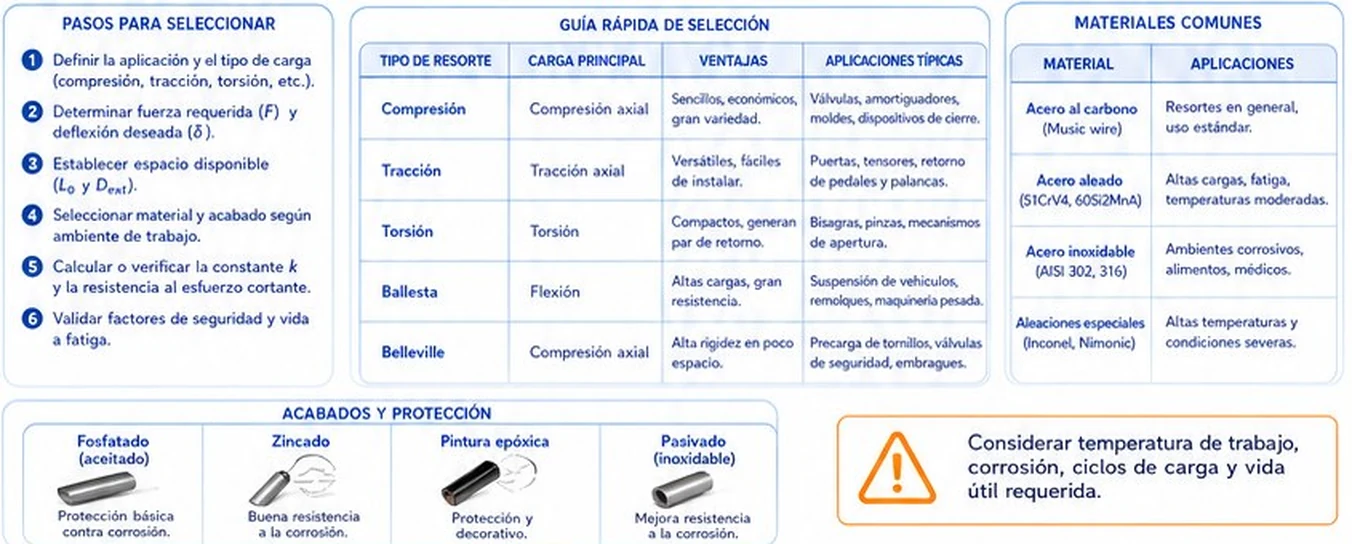

3. Selección rápida

Pasos para seleccionar:

Define la aplicación y el tipo de carga (compresión, tracción, torsión, etc.).
Determina la fuerza requerida (F) y la deflexión deseada (δ).
Establece el espacio disponible (L₀ y D_ext).
Selecciona el material y el acabado según el ambiente de trabajo.
Calcula o verifica la constante k y la resistencia al esfuerzo cortante.
Valida los factores de seguridad y la vida a fatiga.

Compresión: carga axial de compresión; sencillos, económicos y de gran variedad. En válvulas, amortiguadores, moldes y dispositivos de cierre.
Tracción: carga axial de tracción; versátiles y fáciles de instalar. En puertas, tensores y retorno de pedales y palancas.
Torsión: compactos y generan par de retorno. En bisagras, pinzas y mecanismos de apertura.
Ballesta: trabajan a flexión, con altas cargas y gran resistencia. En suspensión de vehículos, remolques y maquinaria pesada.
Belleville: compresión axial con alta rigidez en poco espacio. En precarga de tornillos, válvulas de seguridad y embragues.

Materiales comunes: acero al carbono (alambre de piano o "music wire") para resortes en general; acero aleado (51CrV4, 60Si2MnA) para altas cargas, fatiga y temperaturas moderadas; acero inoxidable (AISI 302 y 316) para ambientes corrosivos, alimentos y aplicaciones médicas; y aleaciones especiales (Inconel, Nimonic) para altas temperaturas y condiciones severas.

Acabados y protección: fosfatado (aceitado), con protección básica contra la corrosión; zincado, con buena resistencia a la corrosión; pintura epóxica, que protege y decora; y pasivado (inoxidable), que mejora la resistencia. Considera siempre la temperatura de trabajo, la corrosión, los ciclos de carga y la vida útil requerida.

4. Fallas comunes

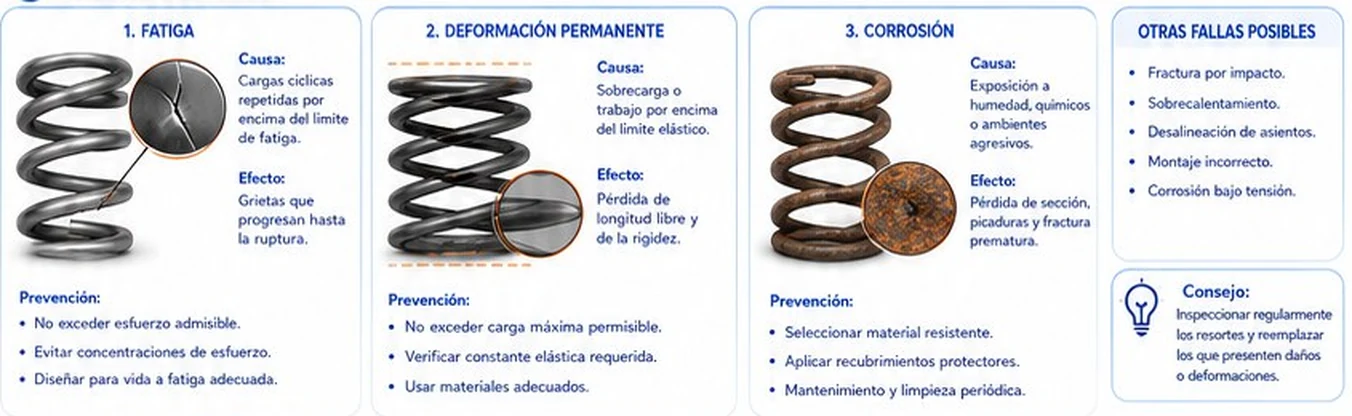

Fallas comunes de resortes: fatiga, deformación permanente y corrosión, con causa, efecto y prevención, y otras fallas posibles — Fallas comunes de resortes. Fuente: ficha técnica Welectronic.

Fatiga: causada por cargas cíclicas repetidas por encima del límite de fatiga. Efecto: grietas que progresan hasta la ruptura. Prevención: no exceder el esfuerzo admisible, evitar concentraciones de esfuerzo y diseñar para la vida a fatiga adecuada.
Deformación permanente: por sobrecarga o trabajo por encima del límite elástico. Efecto: pérdida de longitud libre y de rigidez. Prevención: no exceder la carga máxima permisible, verificar la constante elástica requerida y usar materiales adecuados.
Corrosión: exposición a humedad, químicos o ambientes agresivos. Efecto: pérdida de sección, picaduras y fractura prematura. Prevención: seleccionar un material resistente, aplicar recubrimientos protectores y mantener limpieza periódica.

Otras fallas posibles: fractura por impacto, sobrecalentamiento, desalineación de asientos, montaje incorrecto y corrosión bajo tensión. Consejo: inspecciona con regularidad los resortes y reemplaza los que presenten daños o deformaciones; medir la longitud libre es la forma más simple de detectar un resorte vencido.

5. Recomendaciones generales

Trabaja dentro de los límites de diseño y la carga especificados.
Verifica las dimensiones críticas: d, D_m, P, L₀ y n_a.
Considera la temperatura de trabajo y su efecto en la constante k.
Diseña para vida a fatiga: más ciclos requieren menores esfuerzos.
Protege contra la corrosión según el ambiente de operación.

Recomendación técnica: selecciona el tipo de resorte adecuado para la carga y el espacio disponible. Respeta las cargas máximas y evita sobreesfuerzos. Considera el ambiente de trabajo, los ciclos de carga y la protección anticorrosiva para asegurar desempeño, seguridad y larga vida útil.

✅ 5 Problemas Resueltos

Problema 1: Un resorte helicoidal de compresión tiene alambre d = 3 mm, diámetro exterior D_ext = 23 mm y n_a = 8 espiras activas. Con G = 79.000 N/mm², calcula D_m, el índice C y la constante k.

Solución:
D_int = D_ext − 2d = 23 − 6 = 17 mm → D_m = (23 + 17)/2 = 20 mm
C = D_m / d = 20 / 3 = 6,67 (dentro de 4-12 ✓)
k = d⁴ · G / (8 · D_m³ · n_a) = 3⁴ × 79.000 / (8 × 20³ × 8) = 6.399.000 / 512.000
k ≈ 12,50 N/mm

Problema 2: Con ese resorte (k ≈ 12,5 N/mm), ¿qué fuerza se necesita para comprimirlo 10 mm?

Solución:
F = k · δ = 12,5 × 10 = 125 N

Problema 3: ¿Qué esfuerzo cortante produce esa fuerza de 125 N en el alambre? (usa el factor de Wahl)

Solución:
K_w = (4C − 1)/(4C − 4) + 0,615/C = (26,67 − 1)/(26,67 − 4) + 0,615/6,667 = 1,225
τ = K_w · 8 · F · D_m / (π · d³) = 1,225 × 8 × 125 × 20 / (π × 27) = 288,8 MPa
Para un alambre de acero de resorte con 1.600-1.900 MPa de resistencia a la tracción, el esfuerzo estático permitido ronda 0,45 × S_ut (unos 720-850 MPa): el resorte trabaja con holgura en esa carga. Si va a tener muchos ciclos, además hay que verificar la fatiga.

Problema 4: Dos resortes iguales de k = 12,5 N/mm se usan (a) en paralelo y (b) en serie, y soportan una carga de 150 N. ¿Cuál es la constante equivalente y cuánto se deflecta cada arreglo?

Solución:
(a) Paralelo: k = 12,5 + 12,5 = 25 N/mm; δ = F / k = 150 / 25 = 6 mm.
(b) Serie: k = (12,5 × 12,5)/(12,5 + 12,5) = 6,25 N/mm; δ = 150 / 6,25 = 24 mm.
El paralelo es cuatro veces más rígido que el serie.

Problema 5: Un resorte de compresión tiene D_m = 40 mm y d = 2 mm. ¿Está dentro del rango recomendado de índice C? ¿Qué problema tendrías?

Solución:
C = D_m / d = 40 / 2 = 20, mayor que 12: fuera del rango recomendado (4-12). Un resorte con índice tan alto es muy flexible, inestable y propenso a pandear y a enredarse; además, es difícil mantener su tolerancia. La solución es aumentar el diámetro del alambre o disminuir el diámetro medio.

🏋️ 5 Ejercicios Propuestos

Ejercicio 1: Un resorte de compresión tiene d = 2 mm, D_m = 16 mm y n_a = 10 espiras activas (G = 79.000 N/mm²). Calcula k.

k = 2⁴ × 79.000 / (8 × 16³ × 10) = 1.264.000 / 327.680 = 3,86 N/mm

Ejercicio 2: ¿Cuál es el índice C del resorte del ejercicio 1? Si en cambio D_m fuese 30 mm con el mismo alambre, ¿sería aceptable?

C = 16 / 2 = 8 (aceptable, entre 4 y 12). Con D_m = 30 mm, C = 15, fuera del rango.

Ejercicio 3: ¿Qué fuerza se necesita para comprimir 15 mm el resorte del ejercicio 1?

F = k · δ = 3,857 × 15 = 57,9 N

Ejercicio 4: Dos resortes de k₁ = 10 N/mm y k₂ = 15 N/mm se asocian (a) en serie y (b) en paralelo. ¿Qué constante equivalente tiene cada arreglo?

Serie: k = 10 × 15 / (10 + 15) = 6,0 N/mm.
Paralelo: k = 10 + 15 = 25 N/mm.

Ejercicio 5: Un resorte de compresión con d = 2,5 mm tiene 6 espiras activas y extremos cerrados y rectificados (2 espiras inactivas). ¿Cuál es su longitud en bloque aproximada?

n_t = 6 + 2 = 8 espiras; L_s ≈ n_t · d = 8 × 2,5 = 20 mm
