¡Bienvenidos nuevamente al blog de Welectronic! Si alguna vez has visto una bomba centrífuga goteando por el eje, ya conoces el problema que resuelve un sello mecánico: mantener el fluido adentro mientras el eje gira a miles de revoluciones. A diferencia de la empaquetadura clásica, el sello mecánico no aprieta el eje: sella con dos caras planas pulidas que se deslizan una contra otra con una película de fluido de apenas unas micras. Veamos sus componentes, cómo se monta, cómo falla y cómo se elige.

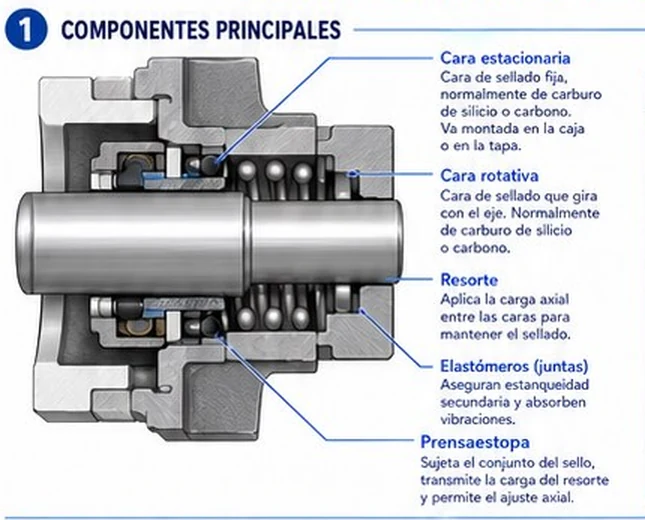

1. Componentes principales
- Cara estacionaria: es la cara fija, normalmente de carburo de silicio o carbono. Va montada en la caja o en la tapa.
- Cara rotativa: gira con el eje y suele ser de carburo de silicio o carbono. Una de las dos caras se elige más dura (SiC) y la otra más blanda (carbono) para que se desgaste de forma controlada la blanda.
- Resorte: aplica la carga axial entre las caras para mantener el sellado, incluso cuando la bomba está parada y sin presión.
- Elastómeros (juntas): garantizan la estanqueidad secundaria (entre el sello y el eje, y entre el sello y la caja) y absorben vibraciones.
- Prensaestopa (tapa): sujeta el conjunto, transmite la carga del resorte y permite el ajuste axial.

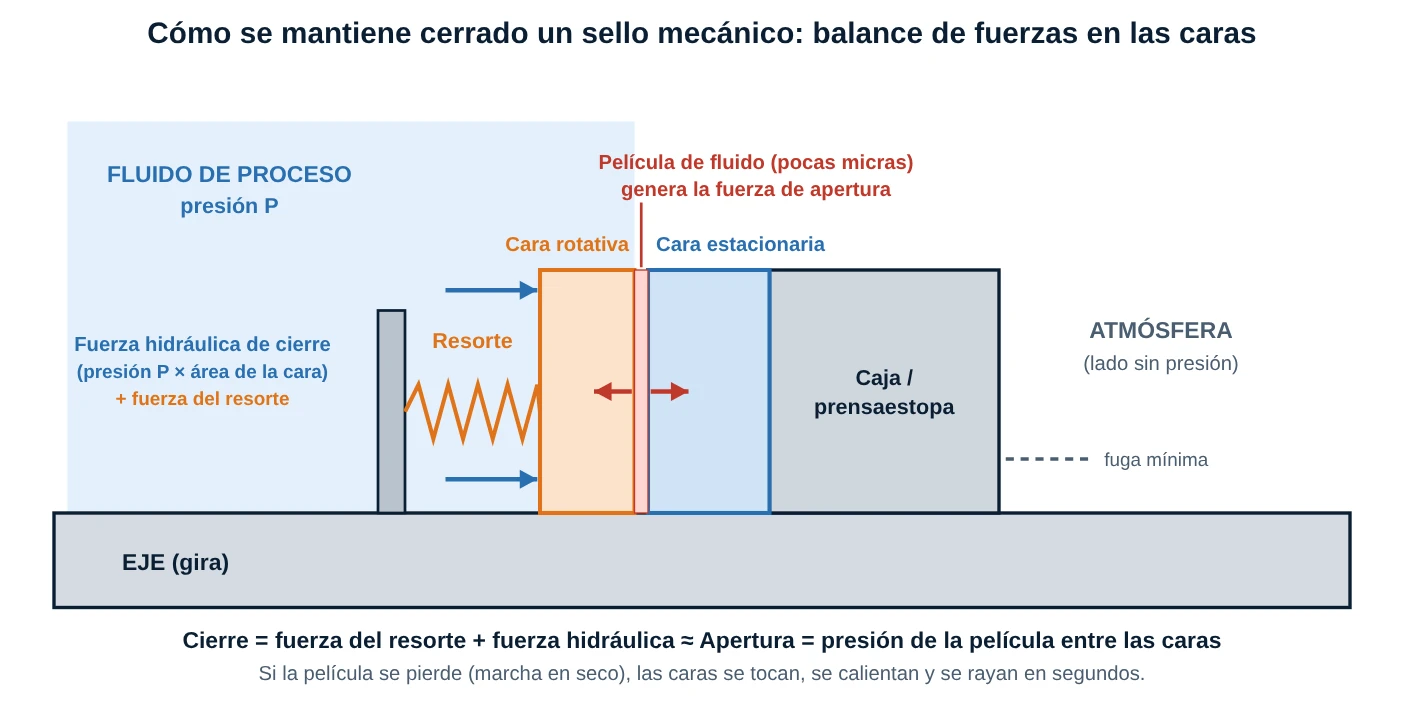

Fíjate en el diagrama: el sello nunca está “perfectamente seco” ni “perfectamente abierto”. Existe un equilibrio entre la fuerza que cierra las caras (resorte + presión del fluido sobre el área de la cara rotativa) y la presión de la película de fluido que intenta separarlas. Por eso un sello sano deja pasar una fuga mínima, casi siempre invisible porque se evapora.

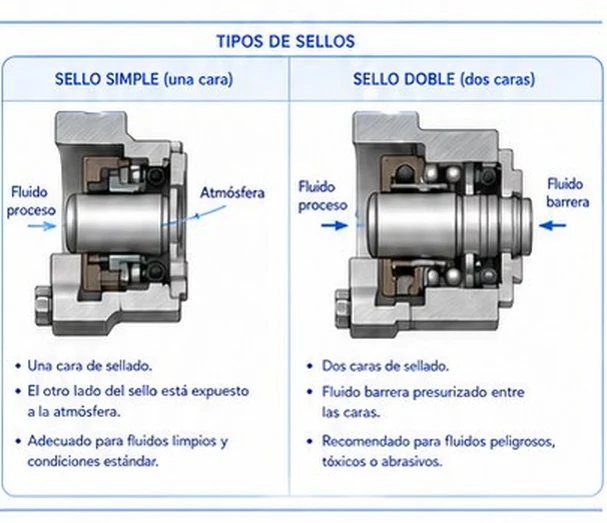

2. Tipos de sello: simple y doble
- Sello simple (una cara de sellado): el otro lado del sello queda expuesto a la atmósfera. Es adecuado para fluidos limpios y condiciones estándar.
- Sello doble (dos caras): lleva un fluido barrera presurizado entre las caras. Se recomienda para fluidos peligrosos, tóxicos o abrasivos, porque cualquier fuga es del fluido barrera hacia el proceso o hacia la atmósfera, nunca del producto peligroso.

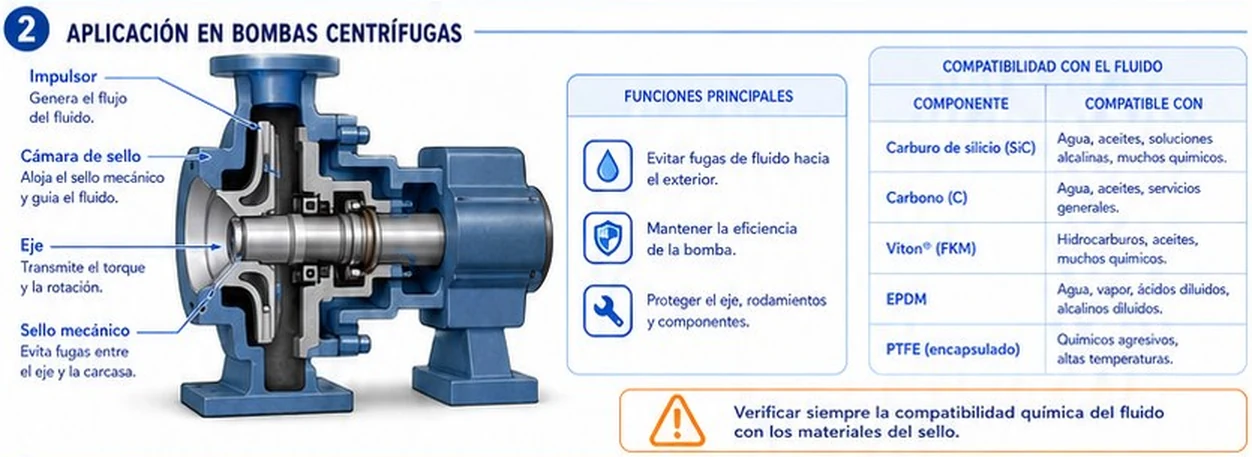

3. Aplicación en bombas centrífugas
En una bomba, el impulsor genera el flujo, el eje transmite el torque y la cámara de sello aloja el sello mecánico y guía el fluido. Sus tres funciones principales son evitar fugas hacia el exterior, mantener la eficiencia de la bomba y proteger el eje, los rodamientos y los demás componentes (una fuga lleva humedad al soporte de rodamientos y los destruye).
La compatibilidad química manda sobre cualquier otro criterio:
- Carburo de silicio (SiC): agua, aceites, soluciones alcalinas y muchos químicos.
- Carbono (C): agua, aceites y servicios generales.
- Viton® (FKM): hidrocarburos, aceites y muchos químicos.
- EPDM: agua, vapor, ácidos diluidos y álcalis diluidos.
- PTFE (encapsulado): químicos agresivos y altas temperaturas.
Dato práctico: el EPDM es excelente en agua y vapor, pero se hincha y se destruye con aceites minerales e hidrocarburos. Para aceites usa NBR o FKM. Verifica siempre la compatibilidad química del fluido con los materiales del sello.

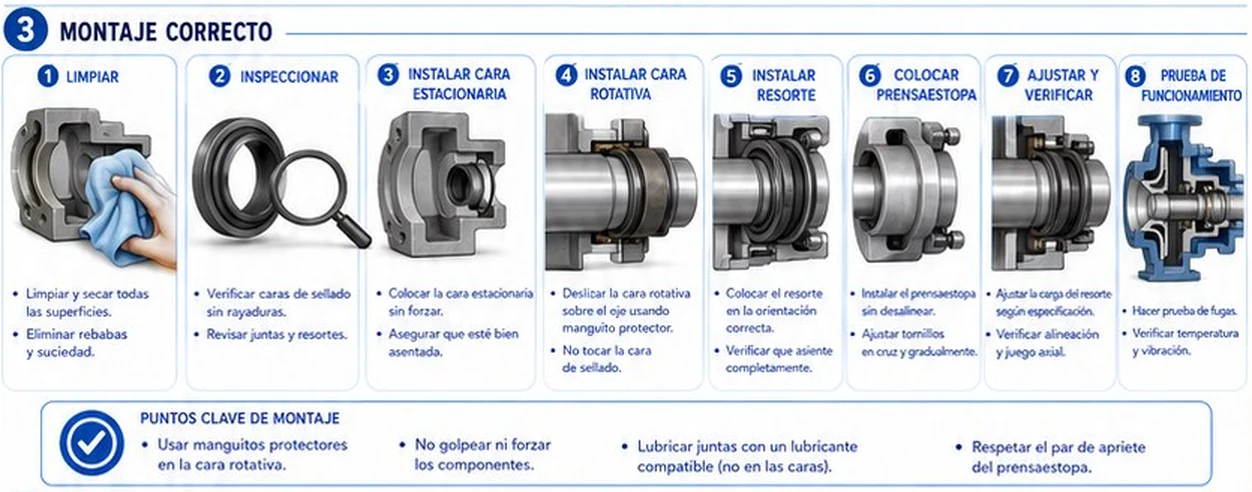

4. Montaje correcto en 8 pasos
- Limpiar: deja secas y limpias todas las superficies; elimina rebabas y suciedad.
- Inspeccionar: revisa que las caras de sellado no tengan rayaduras y revisa juntas y resortes.
- Instalar la cara estacionaria: sin forzar y asegurando que asiente bien.
- Instalar la cara rotativa: deslízala sobre el eje usando un manguito protector, sin tocar la cara de sellado.
- Instalar el resorte: en la orientación correcta y verificando que asiente completamente.
- Colocar el prensaestopa: sin desalinear; ajusta los tornillos en cruz y gradualmente.
- Ajustar y verificar: ajusta la carga del resorte según la especificación y verifica alineación y juego axial.
- Prueba de funcionamiento: haz una prueba de fugas y verifica temperatura y vibración.
Puntos clave: usa manguitos protectores en la cara rotativa; no golpees ni fuerces los componentes; lubrica las juntas con un lubricante compatible (nunca sobre las caras) y respeta el par de apriete del prensaestopa.

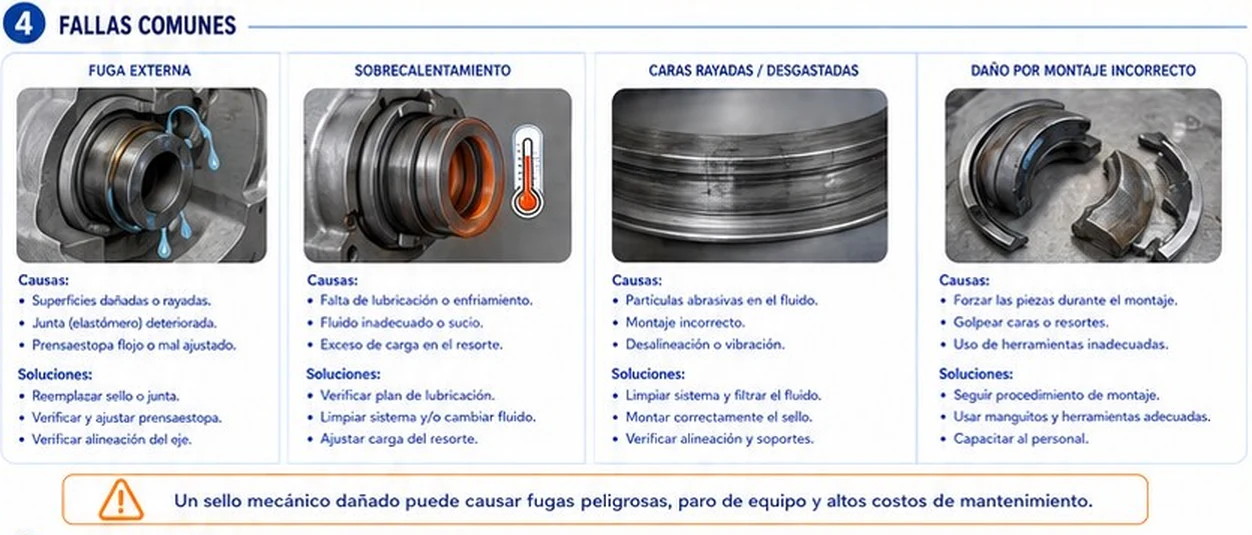

5. Fallas comunes: causas y soluciones
- Fuga externa: superficies dañadas o rayadas, junta deteriorada o prensaestopa flojo o mal ajustado. Solución: reemplazar el sello o la junta, verificar y ajustar el prensaestopa y revisar la alineación del eje.
- Sobrecalentamiento: falta de lubricación o enfriamiento, fluido inadecuado o sucio, exceso de carga en el resorte. Solución: revisar el plan de lubricación, limpiar el sistema o cambiar el fluido y ajustar la carga del resorte.
- Caras rayadas o desgastadas: partículas abrasivas en el fluido, montaje incorrecto, desalineación o vibración. Solución: limpiar y filtrar el fluido, montar correctamente y verificar alineación y soportes.
- Daño por montaje incorrecto: forzar las piezas, golpear los resortes o usar herramientas inadecuadas. Solución: seguir el procedimiento, usar manguitos y herramientas adecuadas y capacitar al personal.
Un sello dañado puede causar fugas peligrosas, paro de equipo y altos costos de mantenimiento. Y recuerda la regla de oro: un sello mecánico jamás debe trabajar en seco, ni siquiera unos segundos al probar el motor.

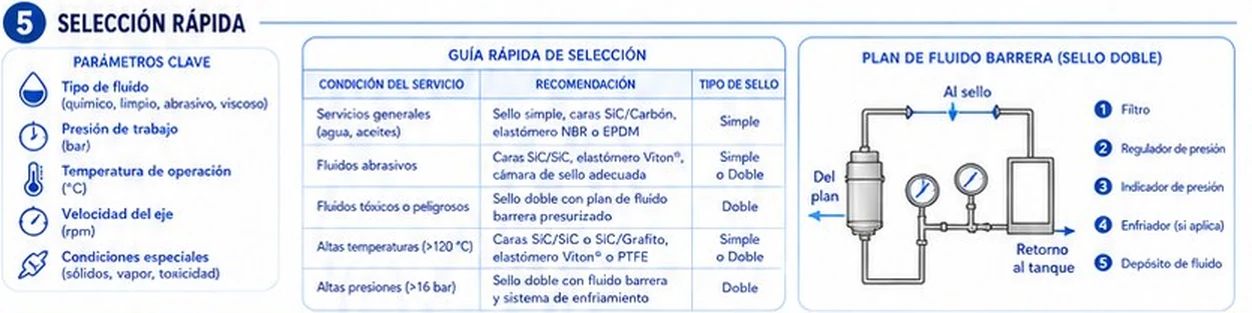

6. Selección rápida
Define primero los parámetros clave: tipo de fluido (químico, limpio, abrasivo, viscoso), presión de trabajo (bar), temperatura (°C) y velocidad del eje (rpm). Luego usa esta guía:
- Servicios generales (agua, aceites): sello simple, caras SiC/carbono, elastómero NBR o EPDM (EPDM solo en agua, ver nota arriba).
- Fluidos abrasivos: caras SiC/SiC, elastómero Viton, cámara de sello limpia; simple o doble.
- Fluidos tóxicos o peligrosos: sello doble con plan de fluido barrera presurizado.
- Altas temperaturas (> 120 °C): caras SiC/SiC o SiC/grafito, elastómero Viton o PTFE; simple o doble.
- Altas presiones (> 16 bar): sello doble con fluido barrera y sistema de enfriamiento.
El plan de fluido barrera del sello doble incluye un filtro, un regulador de presión, un indicador de presión, un enfriador (si aplica) y un depósito de fluido, con retorno al tanque.
7. Dos cálculos útiles
El área de la cara de sellado (un anillo) es A = π/4 · (De² − Di²), y la velocidad periférica en el diámetro medio es v = π · dm · n / 60. Con ellas estimas la fuerza hidráulica y qué tan exigente es el trabajo para las caras.
Dato práctico: 1 bar = 0,1 MPa = 0,1 N/mm². Trabaja áreas en mm² y presiones en N/mm² (MPa) y obtendrás la fuerza directamente en newton. La fuerza hidráulica real depende de la “relación de balance” del diseño; aquí usamos el caso simple en que toda el área de la cara se carga con la presión.
✅ 5 Problemas Resueltos
Solución:
A = π/4 · (60² − 50²) = π/4 · (3.600 − 2.500) = π/4 · 1.100
A ≈ 864 mm²
Solución:
P = 5 bar = 0,5 N/mm²
Fhidráulica = 0,5 · 864 = 432 N
Fcierre = 432 + 150 = 582 N
Presión media = 582 / 864 = 0,674 N/mm² ≈ 6,7 bar (valor de referencia antes de descontar el efecto de la película de fluido).
Solución:
v = π · dm · n / 60 = π · 0,055 · 3.550 / 60
v ≈ 10,22 m/s
Es una velocidad moderada que un sello de caras SiC/carbono soporta bien siempre que haya película de fluido.
Solución:
Es un caso de alta temperatura (> 120 °C). La guía recomienda caras SiC/SiC o SiC/grafito y elastómero Viton (FKM) o PTFE, con sello simple o doble. El NBR queda descartado porque su rango de trabajo termina alrededor de 100 °C.
Solución:
Presión barrera mínima = 8 + 1,5 = 9,5 bar.
Así, si hay una fuga a través de alguna cara, el fluido barrera pasa hacia el proceso y nunca al revés. El indicador de presión del plan de barrera sirve para vigilar justamente esa diferencia.
🏋️ 5 Ejercicios Propuestos
A ≈ 553 mm²
12 bar = 1,2 N/mm²
F = 1,2 · 603,2 ≈ 724 N
