Tipos de rodamientos y sus aplicaciones

¡Bienvenidos nuevamente al blog de Welectronic! Casi todo equipo rotativo que mantienes (motores, bombas, ventiladores, reductores, rodillos de una faja) gira sobre rodamientos. Su trabajo es reducir la fricción entre piezas móviles, soportar cargas y permitir movimientos suaves y precisos. Saber qué tipo de rodamiento es cada uno y para qué sirve es el primer paso para diagnosticar y cambiar uno correctamente.

1. Principales tipos de rodamientos

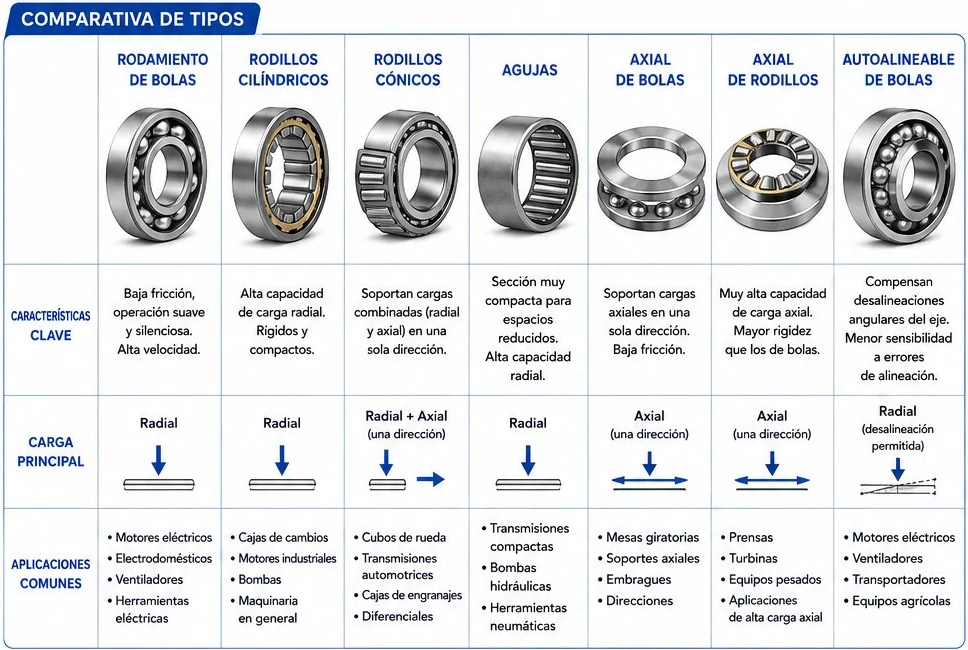

Comparativa de siete tipos de rodamientos: bolas, rodillos cilíndricos, cónicos, agujas, axial de bolas, axial de rodillos y autoalineable — Comparativa de tipos de rodamientos. Fuente: ficha técnica Welectronic.

La clave para elegir es la dirección de la carga: radial (perpendicular al eje) o axial (en la dirección del eje).

Rodamiento de bolas: baja fricción, operación suave y silenciosa, alta velocidad. Carga radial. Se usa en motores eléctricos, electrodomésticos y ventiladores.
Rodillos cilíndricos: alta capacidad de carga radial, rígidos y compactos. Cajas de cambios, motores industriales y bombas.
Rodillos cónicos: soportan cargas combinadas (radial y axial) en una sola dirección. Cubos de rueda, transmisiones automotrices y diferenciales.
Agujas: sección muy compacta para espacios reducidos, alta capacidad radial. Transmisiones compactas, bombas hidráulicas y herramientas neumáticas.
Axial de bolas: soportan cargas axiales en una sola dirección, con baja fricción. Mesas giratorias, soportes axiales, embragues y direcciones.
Axial de rodillos: muy alta capacidad de carga axial y mayor rigidez que los de bolas. Prensas, turbinas y equipos pesados.
Autoalineable de bolas: compensan desalineaciones angulares del eje y son menos sensibles a errores de alineación. Motores eléctricos, ventiladores, transportadores y equipos agrícolas.

2. ¿Cómo elegirlo?

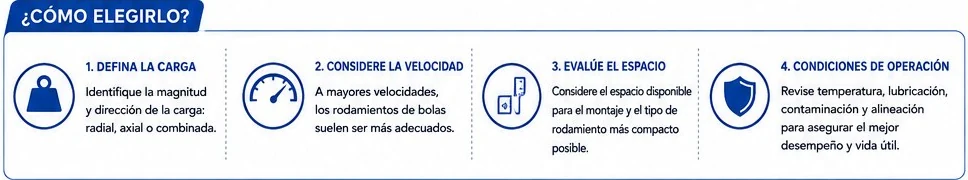

Cuatro criterios para elegir un rodamiento: carga, velocidad, espacio y condiciones de operación — Criterios de selección. Fuente: ficha técnica Welectronic.

Define la carga: magnitud y dirección (radial, axial o combinada).
Considera la velocidad: a mayores velocidades, los rodamientos de bolas suelen ser más adecuados.
Evalúa el espacio: el espacio disponible para el montaje y el tipo de rodamiento más compacto posible.
Revisa las condiciones de operación: temperatura, lubricación, contaminación y alineación.

3. Ventajas, limitaciones y características generales

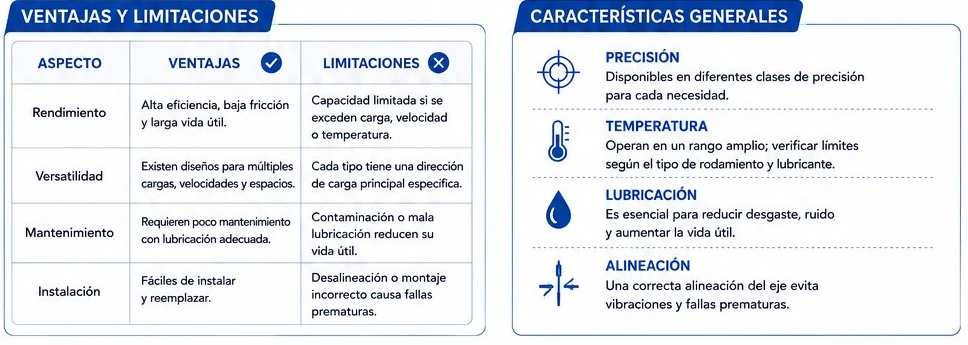

Ventajas y limitaciones de los rodamientos y sus características generales — Ventajas, limitaciones y características generales. Fuente: ficha técnica Welectronic.

Precisión: existen diferentes clases de precisión para cada necesidad.
Temperatura: operan en un rango amplio; verifica los límites según el tipo de rodamiento y el lubricante.
Lubricación: es esencial para reducir el desgaste y el ruido, y para aumentar la vida útil.
Alineación: una correcta alineación del eje evita vibraciones y fallas prematuras.

4. Vida nominal de un rodamiento (L10)

La vida nominal L10 es el número de millones de vueltas que alcanza el 90 % de un grupo de rodamientos iguales antes de que aparezca la primera señal de fatiga. Depende de la capacidad de carga dinámica C (dato del catálogo) y de la carga equivalente P que soporta en trabajo:

L10 = (C / P)^p [millones de vueltas]
L10h = L10 × 1.000.000 / (60 × n) [horas]

Donde p = 3 para rodamientos de bolas y p = 10/3 para rodamientos de rodillos; n es la velocidad en rpm.

Dato práctico: en un rodamiento de bolas, si duplicas la carga la vida se reduce a la octava parte. Por eso un mal montaje o una sobrecarga acortan tanto la vida útil.

✅ 5 Problemas Resueltos

Problema 1: Un rodamiento de bolas tiene una capacidad de carga dinámica C = 30 kN y soporta una carga equivalente P = 5 kN. ¿Cuál es su vida nominal L10?

Solución:
L10 = (C / P)³ = (30 / 5)³ = 6³
L10 = 216 millones de vueltas

Problema 2: Si el rodamiento del problema 1 gira a 1500 rpm, ¿cuántas horas dura?

Solución:
L10h = L10 × 1.000.000 / (60 × n)
L10h = 216 × 1.000.000 / (60 × 1500) = 216.000.000 / 90.000
L10h = 2.400 horas

Problema 3: Un rodamiento de rodillos cilíndricos tiene C = 50 kN y trabaja con P = 10 kN a 1000 rpm. Calcula L10 y L10h.

Solución:
L10 = (50 / 10)^10/3 = 5^3,333 = 213,7 millones de vueltas
L10h = 213,7 × 1.000.000 / (60 × 1000) = 3.562 horas

Problema 4: En un rodamiento de bolas se duplica la carga P (de 5 kN a 10 kN) con C = 30 kN. ¿Cuántas veces cambia la vida?

Solución:
Antes: L10 = (30/5)³ = 216
Ahora: L10 = (30/10)³ = 27
Relación = 27 / 216 = 1/8: la vida se reduce a la octava parte.

Problema 5: Una mesa giratoria soporta una carga vertical sobre un eje vertical (carga en la dirección del eje), a baja velocidad. ¿Qué tipo de rodamiento conviene?

Solución:
La carga es axial pura en una dirección: conviene un rodamiento axial de bolas (si la carga es muy alta, uno axial de rodillos). No sirven los radiales, porque están pensados para cargas perpendiculares al eje.

🏋️ 5 Ejercicios Propuestos

Ejercicio 1: Un rodamiento de bolas tiene C = 20 kN y trabaja con P = 4 kN. Calcula L10.

L10 = (20/4)³ = 5³ = 125 millones de vueltas

Ejercicio 2: El rodamiento anterior gira a 3000 rpm. ¿Cuántas horas dura (L10h)?

L10h = 125 × 1.000.000 / (60 × 3000) = 125.000.000 / 180.000 = 694,4 horas

Ejercicio 3: Si reduces a la mitad la carga de un rodamiento de bolas, ¿por cuánto se multiplica su vida?

L10 = (C / (P/2))³ = 2³ × (C/P)³ = 8 veces más.

Ejercicio 4: El cubo de una rueda soporta carga radial y también carga axial en una dirección. ¿Qué rodamiento se recomienda?

Un rodamiento de rodillos cónicos, que soporta cargas combinadas (radial + axial) en una sola dirección.

Ejercicio 5: Un rodamiento de rodillos tiene C = 40 kN y P = 8 kN, y gira a 500 rpm. Calcula L10 y L10h.

L10 = (40/8)^10/3 = 5^3,333 = 213,7 millones de vueltas
L10h = 213,7 × 1.000.000 / (60 × 500) = 7.125 horas
