¡Bienvenidos nuevamente al blog de Welectronic! Cada vez que dos piezas se unen en una máquina alguien eligió una forma de unirlas: un tornillo, un pasador, una chaveta, un remache, una soldadura, un adhesivo o un ajuste a presión. Esa elección define si podrás desmontarla, qué tanto aguanta, si sella y cuánto cuesta. En esta publicación verás los siete tipos de uniones mecánicas, cómo se comparan, cómo elegir entre ellos, cómo inspeccionarlos y cuáles son sus fallas típicas.

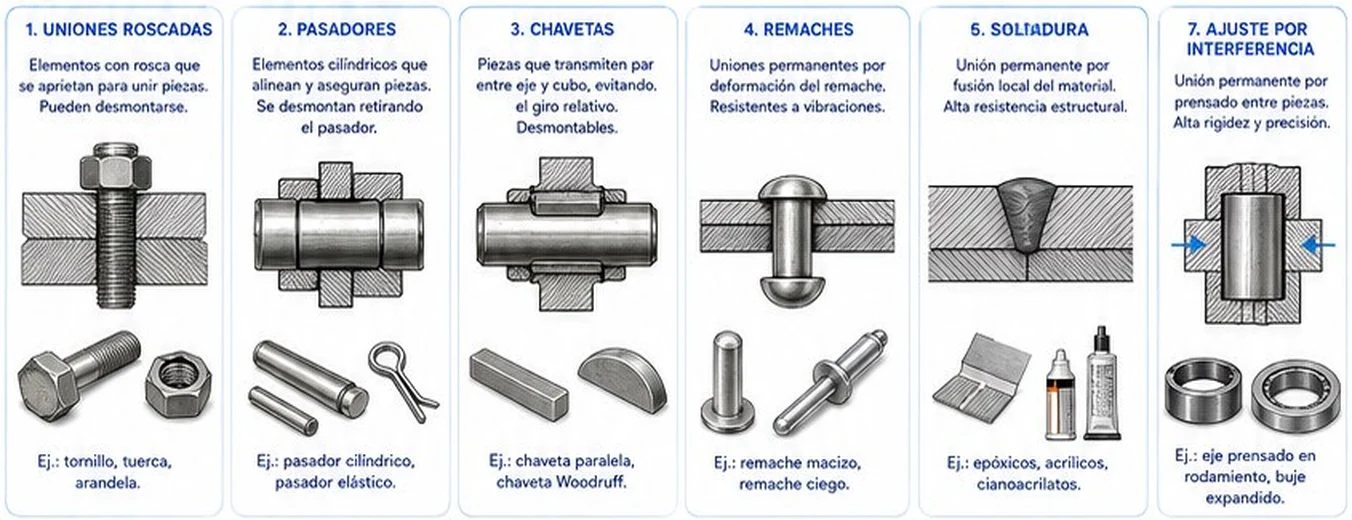

1. Tipos de uniones mecánicas
Se dividen en desmontables (roscadas, pasadores y chavetas) y permanentes (remaches, soldadura, adhesivos y ajuste por interferencia). Con matices: el ajuste por interferencia se puede desmontar, pero con prensa o calor y con riesgo para las piezas.
- Uniones roscadas: elementos con rosca que se aprietan para unir piezas; se pueden desmontar. Ejemplo: tornillo, tuerca, arandela.
- Pasadores: elementos cilíndricos que alinean y aseguran piezas; se desmontan retirando el pasador. Ejemplo: pasador cilíndrico, pasador elástico.
- Chavetas: piezas que transmiten par entre eje y cubo, evitando el giro relativo; desmontables. Ejemplo: chaveta paralela, chaveta Woodruff.
- Remaches: uniones permanentes por deformación del remache, resistentes a las vibraciones. Ejemplo: remache macizo, remache ciego.
- Soldadura: unión permanente por fusión local del material, de alta resistencia estructural.
- Adhesivos: unión permanente con epóxicos, acrílicos o cianoacrilatos.
- Ajuste por interferencia: unión permanente por prensado entre piezas, de alta rigidez y precisión. Ejemplo: eje prensado en rodamiento, buje expandido.

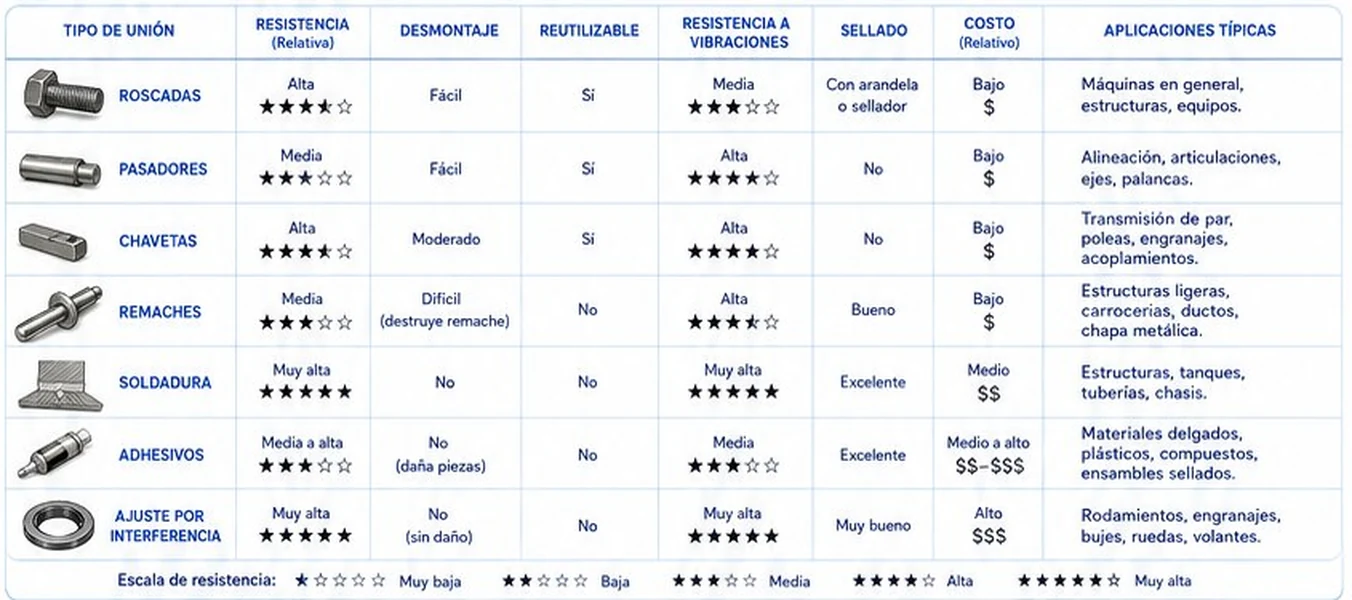

2. Comparación general
- Roscadas: resistencia alta; desmontaje fácil; reutilizables; resistencia a vibraciones media; sellado con arandela o sellador; costo bajo. En máquinas en general, estructuras y equipos.
- Pasadores: resistencia media; desmontaje fácil; reutilizables; vibraciones alta; no sellan; costo bajo. En alineación, articulaciones, ejes y palancas.
- Chavetas: resistencia alta; desmontaje moderado; reutilizables; vibraciones alta; no sellan; costo bajo. En transmisión de par: poleas, engranajes, acoplamientos.
- Remaches: resistencia media; desmontaje difícil (se destruye el remache); no reutilizables; vibraciones alta; sellado bueno; costo bajo. En estructuras ligeras, carrocerías, ductos y chapa metálica.
- Soldadura: resistencia muy alta; no se desmonta; vibraciones muy alta; sellado excelente; costo medio. En estructuras, tanques, tuberías y chasis.
- Adhesivos: resistencia media a alta; no se desmonta sin dañar las piezas; vibraciones media; sellado excelente; costo medio a alto. En materiales delgados, plásticos, compuestos y ensambles sellados.
- Ajuste por interferencia: resistencia muy alta; no se desmonta sin riesgo de daño; vibraciones muy alta; sellado muy bueno; costo alto. En rodamientos, engranajes, bujes, ruedas y volantes.

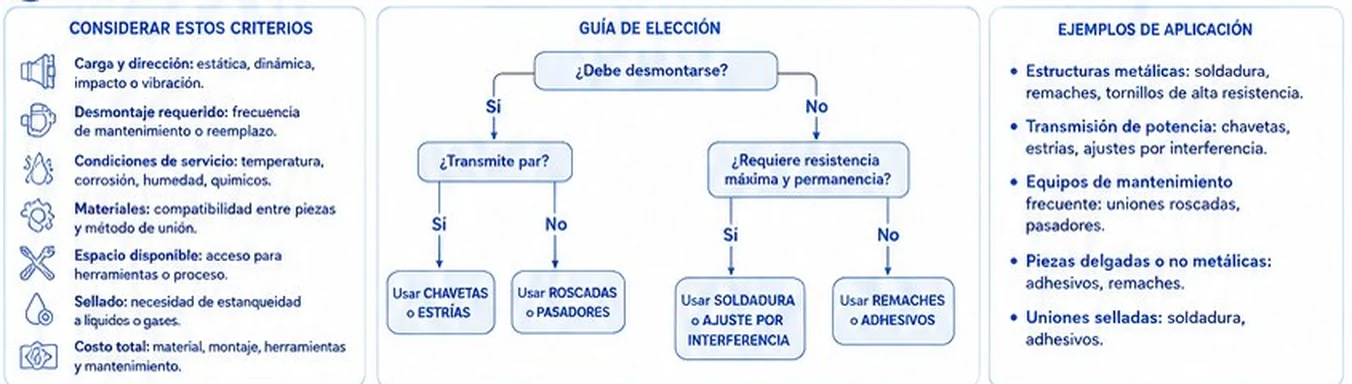

3. Selección rápida
Antes de decidir, evalúa: la carga y su dirección (estática, dinámica, impacto o vibración); el desmontaje requerido (frecuencia de mantenimiento o reemplazo); las condiciones de servicio (temperatura, corrosión, humedad, químicos); los materiales (compatibilidad entre piezas y método de unión); el espacio disponible (acceso para herramientas o proceso); el sellado (estanqueidad a líquidos o gases) y el costo total (material, montaje, herramientas y mantenimiento).
Ejemplos de aplicación: estructuras metálicas, soldadura, remaches y tornillos de alta resistencia; transmisión de potencia, chavetas, estrías y ajustes por interferencia; equipos de mantenimiento frecuente, uniones roscadas y pasadores; piezas delgadas o no metálicas, adhesivos y remaches; y uniones selladas, soldadura y adhesivos.

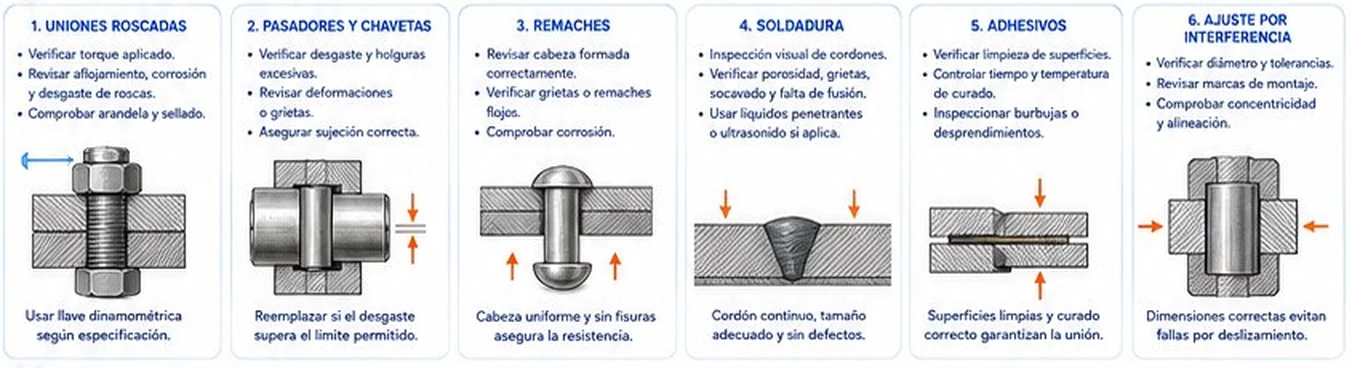

4. Inspección y control
- Uniones roscadas: verifica el torque aplicado, revisa aflojamiento, corrosión y desgaste de roscas, y comprueba arandela y sellado. Usa llave dinamométrica según especificación.
- Pasadores y chavetas: verifica desgaste y holguras excesivas, revisa deformaciones o grietas, y asegura la sujeción correcta. Reemplaza si el desgaste supera el límite permitido.
- Remaches: revisa que la cabeza esté bien formada, busca grietas o remaches flojos y comprueba corrosión. Una cabeza uniforme y sin fisuras asegura la resistencia.
- Soldadura: inspección visual de cordones; verifica porosidad, grietas, socavado y falta de fusión. Usa líquidos penetrantes o ultrasonido si aplica. El cordón debe ser continuo, de tamaño adecuado y sin defectos.
- Adhesivos: verifica la limpieza de las superficies y controla el tiempo y la temperatura de curado; inspecciona burbujas o desprendimientos.
- Ajuste por interferencia: verifica diámetro y tolerancias, revisa marcas de montaje y comprueba concentricidad y alineación.

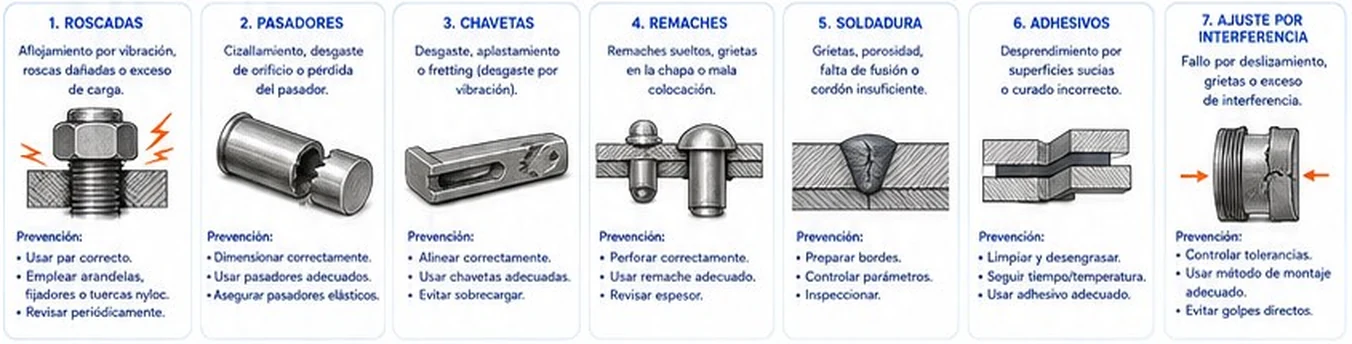

5. Fallas comunes y prevención
- Roscadas: aflojamiento por vibración, roscas dañadas o exceso de carga. Prevención: usar el par correcto, emplear arandelas, fijadores o tuercas con inserto de nylon, y revisar periódicamente.
- Pasadores: cizallamiento, desgaste del orificio o pérdida del pasador. Prevención: dimensionar correctamente, usar pasadores adecuados y asegurarlos (por ejemplo con pasadores elásticos).
- Chavetas: desgaste, aplastamiento o fretting (desgaste por vibración). Prevención: alinear correctamente, usar chavetas adecuadas y evitar sobrecargas.
- Remaches: remaches sueltos, grietas en la chapa o mala colocación. Prevención: perforar correctamente, usar el remache adecuado y revisar el espesor.
- Soldadura: grietas, porosidad o falta de fusión (cordón insuficiente). Prevención: preparar los bordes, controlar los parámetros e inspeccionar.
- Adhesivos: desprendimiento por superficies sucias o curado incorrecto. Prevención: limpiar y desengrasar, seguir el tiempo y la temperatura indicados y usar el adhesivo adecuado.
- Ajuste por interferencia: falla por deslizamiento, grietas o exceso de interferencia. Prevención: controlar las tolerancias, usar el método de montaje adecuado (prensa, calor o frío) y evitar golpes directos.
Recomendación técnica: elige el tipo de unión según la función y las condiciones de servicio, sigue las especificaciones del fabricante, usa las herramientas y procesos adecuados y realiza inspecciones periódicas para garantizar seguridad, confiabilidad y vida útil del conjunto.
✅ 5 Problemas Resueltos
Problema 1: Un eje Ø 30 p6 (desviaciones +0,035 / +0,022 mm) se prensa en un agujero Ø 30 H7 (+0,021 / 0 mm). Calcula la interferencia mínima y máxima.
Solución:
Interferencia mínima = desviación inferior del eje − desviación superior del agujero = 0,022 − 0,021 = 0,001 mm
Interferencia máxima = desviación superior del eje − desviación inferior del agujero = 0,035 − 0 = 0,035 mm
Es un ajuste con apriete en todo el rango de tolerancias (interferencia siempre positiva): una unión permanente por prensado.
Solución:
Interferencia mínima = desviación inferior del eje − desviación superior del agujero = 0,022 − 0,021 = 0,001 mm
Interferencia máxima = desviación superior del eje − desviación inferior del agujero = 0,035 − 0 = 0,035 mm
Es un ajuste con apriete en todo el rango de tolerancias (interferencia siempre positiva): una unión permanente por prensado.
Problema 2: Un remache macizo de acero de Ø 6 mm trabaja a cortadura simple. Con un esfuerzo cortante admisible de 80 MPa, ¿qué fuerza soporta cada remache y qué fuerza soportan 4 remaches?
Solución:
A = π · d² / 4 = π × 6² / 4 = 28,27 mm²
F = τadm · A = 80 × 28,27 = 2.262 N ≈ 2,26 kN por remache.
Con 4 remaches (reparto uniforme): 4 × 2,262 = 9,05 kN.
Solución:
A = π · d² / 4 = π × 6² / 4 = 28,27 mm²
F = τadm · A = 80 × 28,27 = 2.262 N ≈ 2,26 kN por remache.
Con 4 remaches (reparto uniforme): 4 × 2,262 = 9,05 kN.
Problema 3: Un cordón de soldadura de filete tiene cateto h = 6 mm y longitud L = 100 mm. Con la garganta a = 0,707 · h y un esfuerzo cortante admisible supuesto de 90 MPa en la garganta, ¿qué carga de corte soporta?
Solución:
Garganta: a = 0,707 × 6 = 4,24 mm
Área de garganta = a · L = 4,24 × 100 = 424 mm²
F = τadm · a · L = 90 × 424 = 38,2 kN.
(El valor admisible real depende del código de soldadura, el electrodo y el material: úsalo solo como ejemplo de cálculo.)
Solución:
Garganta: a = 0,707 × 6 = 4,24 mm
Área de garganta = a · L = 4,24 × 100 = 424 mm²
F = τadm · a · L = 90 × 424 = 38,2 kN.
(El valor admisible real depende del código de soldadura, el electrodo y el material: úsalo solo como ejemplo de cálculo.)
Problema 4: Eliges la unión para tres casos: (a) un soporte de motor que se desmonta cada mes, sin necesidad de transmitir par; (b) una polea que transmite par al eje y debe poder cambiarse; (c) un tanque de acero que debe ser estanco y permanente. ¿Qué unión eliges en cada uno?
Solución:

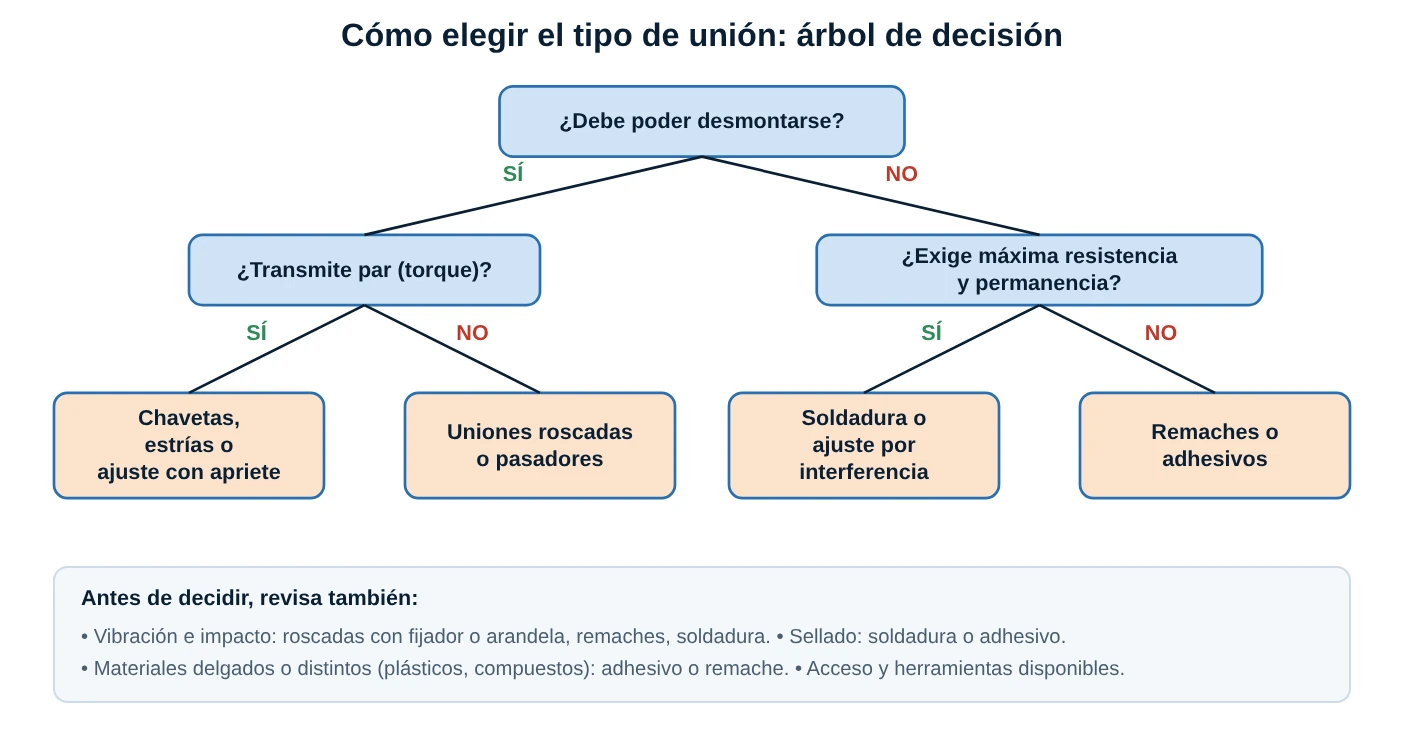

Con el árbol de decisión:
(a) ¿Debe desmontarse? Sí. ¿Transmite par? No → unión roscada (o pasadores si además hay que alinear).
(b) ¿Debe desmontarse? Sí. ¿Transmite par? Sí → chaveta (o estrías).
(c) ¿Debe desmontarse? No. ¿Exige máxima resistencia y permanencia, y además estanqueidad? Sí → soldadura.
Solución:
Con el árbol de decisión:
(a) ¿Debe desmontarse? Sí. ¿Transmite par? No → unión roscada (o pasadores si además hay que alinear).
(b) ¿Debe desmontarse? Sí. ¿Transmite par? Sí → chaveta (o estrías).
(c) ¿Debe desmontarse? No. ¿Exige máxima resistencia y permanencia, y además estanqueidad? Sí → soldadura.
Problema 5: Necesitas una unión que resista bien las vibraciones, sea fácil de desmontar, reutilizable y de bajo costo, para un articulado que no necesita sellar. ¿Qué dice la tabla comparativa?
Solución:
Buscando "desmontaje fácil", "reutilizable", "vibraciones alta" y "costo bajo", la tabla señala los pasadores: resistencia media, desmontaje fácil, reutilizables, resistencia a vibraciones alta, no sellan y costo bajo. Su aplicación típica son las articulaciones, la alineación, los ejes y las palancas.
Solución:
Buscando "desmontaje fácil", "reutilizable", "vibraciones alta" y "costo bajo", la tabla señala los pasadores: resistencia media, desmontaje fácil, reutilizables, resistencia a vibraciones alta, no sellan y costo bajo. Su aplicación típica son las articulaciones, la alineación, los ejes y las palancas.
🏋️ 5 Ejercicios Propuestos
Ejercicio 1: Un eje Ø 40 p6 (+0,042 / +0,026 mm) se prensa en un agujero Ø 40 H7 (+0,025 / 0 mm). Calcula la interferencia mínima y máxima.
Mínima = 0,026 − 0,025 = 0,001 mm; máxima = 0,042 − 0 = 0,042 mm.
Ejercicio 2: Un remache de Ø 5 mm trabaja a cortadura simple con τ admisible = 80 MPa. ¿Qué fuerza soporta cada uno y qué fuerza soportan 6?
A = π × 5² / 4 = 19,635 mm²; F = 80 × 19,635 = 1.571 N ≈ 1,571 kN por remache; 6 remaches: 9,42 kN.
Ejercicio 3: Un cordón de filete con cateto 5 mm y longitud 80 mm: con garganta a = 0,707 · h y τ admisible supuesto de 90 MPa, ¿qué carga soporta?
a = 0,707 × 5 = 3,53 mm; F = 90 × 3,53 × 80 = 25,45 kN (valor ilustrativo).
Ejercicio 4: Una tapa de inspección se abre una vez al mes para limpieza, debe sellar con junta y no transmite par. ¿Qué unión eliges?
Unión roscada (pernos o tornillos con arandela y junta): se desmonta con facilidad, es reutilizable y permite sellar con arandela, junta o sellador. Aplica el torque correcto y el apriete cruzado.
Ejercicio 5: Debes unir una lámina delgada de aluminio con una pieza de plástico, sin soldar y con buen sellado. ¿Qué opciones sugiere la guía?
Para piezas delgadas o no metálicas la guía sugiere adhesivos o remaches. Con buen sellado, el adhesivo (sellado excelente) es la mejor opción, siempre que prepares bien las superficies (limpias y desengrasadas) y respetes el tiempo y la temperatura de curado.
