¡Bienvenidos nuevamente al blog de Welectronic! En casi cualquier planta encuentras un motor que mueve un ventilador, una bomba o un compresor a través de una correa. Las correas industriales son la forma más económica y silenciosa de transmitir potencia entre dos ejes separados, y además amortiguan golpes y vibraciones. En esta publicación aprenderás los cuatro tipos principales, cómo se construyen, cómo elegirlas, cómo calcular lo básico y cómo reconocer sus fallas.

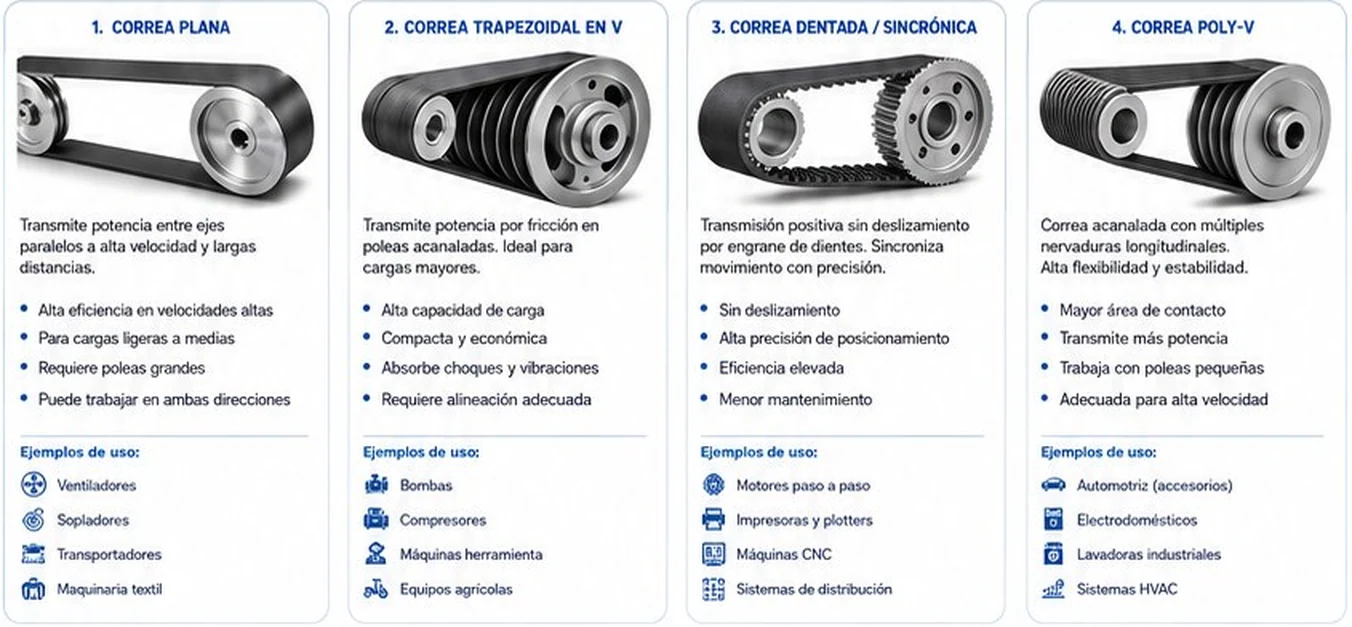

1. Tipos principales de correas
- Correa plana: transmite potencia entre ejes paralelos a alta velocidad y largas distancias. Tiene alta eficiencia a velocidades altas, sirve para cargas ligeras a medias, requiere poleas grandes y puede trabajar en ambos sentidos. Se usa en ventiladores, sopladores, transportadores y maquinaria textil.
- Correa trapezoidal en V: se aloja en poleas acanaladas y transmite por fricción en las paredes de la garganta, lo que le da gran capacidad de carga (el efecto cuña aumenta el agarre). Es compacta y económica, absorbe choques y vibraciones y exige buena alineación. La verás en bombas, compresores, máquinas herramienta y equipos agrícolas.
- Correa dentada o sincrónica: transmite el movimiento por engrane de dientes, sin deslizamiento. Mantiene la sincronía exacta entre ejes, tiene alta eficiencia y menor mantenimiento. Es la elegida en motores paso a paso, impresoras, plotters, máquinas CNC y sistemas de distribución.
- Correa Poly-V: correa acanalada con múltiples nervaduras longitudinales. Es flexible y estable, tiene mayor área de contacto, transmite más potencia que una en V del mismo ancho y trabaja con poleas pequeñas y a alta velocidad. Se emplea en accesorios de automotriz, electrodomésticos, lavadoras industriales y sistemas HVAC.
2. Partes y perfil de una correa

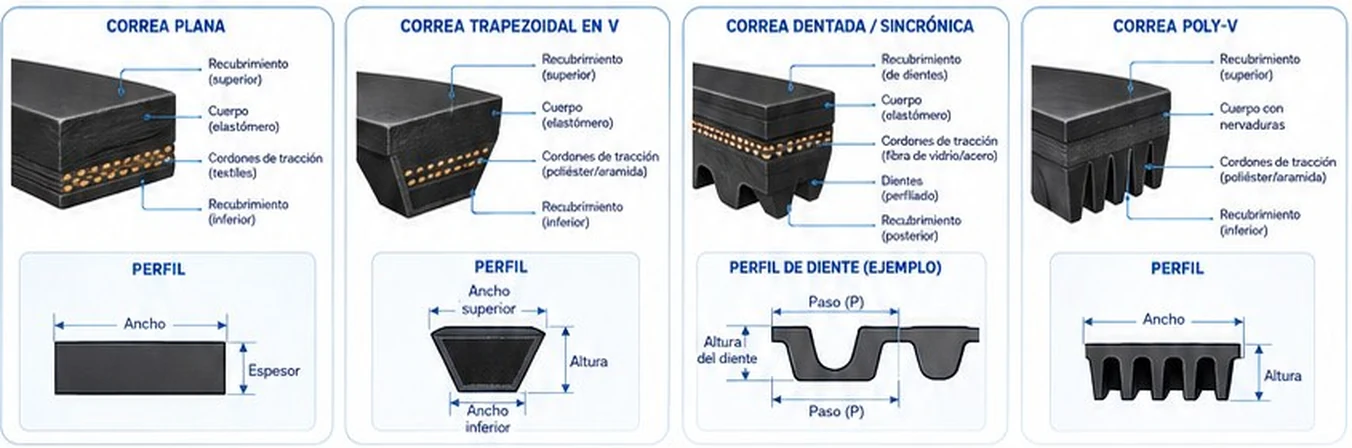

Casi todas comparten la misma estructura en capas:
- Cordones de tracción (fibras textiles, poliéster, aramida, fibra de vidrio o acero): son los que realmente soportan el esfuerzo de tensión.
- Cuerpo de elastómero: mantiene los cordones en su sitio y transmite la fuerza a las paredes de la polea.
- Recubrimiento superior e inferior: protege contra desgaste, aceite y abrasión.
- Dientes (solo en la dentada) o nervaduras (en la Poly-V): dan el engrane o el área extra de contacto.
El perfil se define con dimensiones simples: ancho y espesor en la plana; ancho superior, ancho inferior y altura en la trapezoidal; paso (P) y altura de diente en la dentada; ancho y altura en la Poly-V. En la dentada, el paso es la distancia entre los centros de dos dientes consecutivos.
3. Aplicaciones
Las correas cumplen tres funciones muy distintas según el tipo: transmisión de potencia entre ejes paralelos (la mayoría de sistemas industriales), sincronización (posicionamiento y control, con correas dentadas), y accionamiento de ventiladores, bombas, compresores y maquinaria industrial (líneas de producción, transportadores, prensas, mezcladoras), donde se valora el funcionamiento suave, la operación continua y que resistan arranques y variaciones de carga.

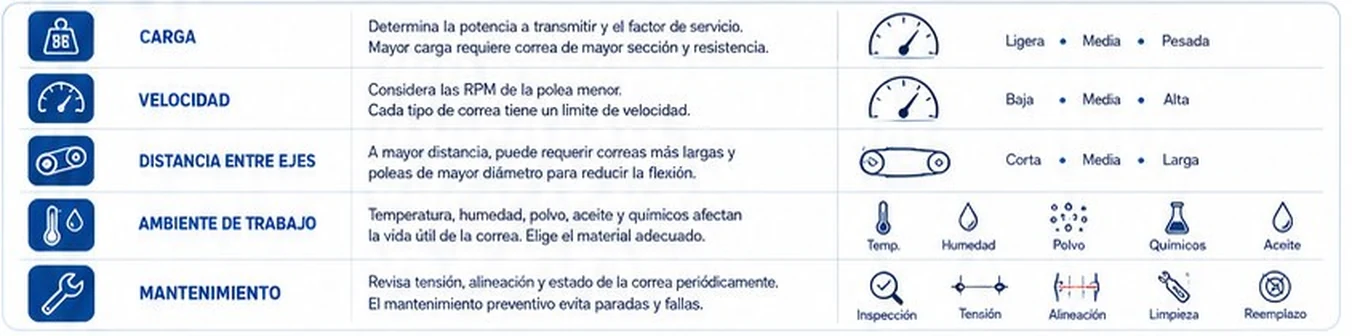

4. Selección rápida
- Carga: determina la potencia a transmitir y el factor de servicio; mayor carga exige una correa de mayor sección y resistencia.
- Velocidad: considera las rpm de la polea menor; cada tipo de correa tiene un límite de velocidad.
- Distancia entre ejes: a mayor distancia, se necesitan correas más largas y poleas de mayor diámetro para reducir la flexión.
- Ambiente de trabajo: temperatura, humedad, polvo, aceite y químicos afectan la vida de la correa; elige el material adecuado.
- Mantenimiento: revisa tensión, alineación y estado periódicamente; el mantenimiento preventivo evita paradas.
El factor de servicio (FS) corrige la potencia del motor según el tipo de máquina y las horas de trabajo: la potencia de diseño es Pdiseño = P × FS. Un ventilador que trabaja 8 horas suele pedir FS cercano a 1,1 o 1,2; un compresor de pistón o un chancador exigen valores bastante mayores (1,4 a 1,8). Confirma siempre el valor en el catálogo del fabricante.
5. Cálculos básicos de una transmisión por correa
Con una correa que no desliza, la velocidad lineal es la misma en ambas poleas y la relación de transmisión depende solo de los diámetros:
v = π · D · n / 60 [m/s, con D en m y n en rpm]
L ≈ 2C + π(D + d)/2 + (D − d)² / (4C) [longitud de correa abierta]
θ = 180° − 2 · asen[(D − d) / (2C)] [arco de contacto en la polea menor]

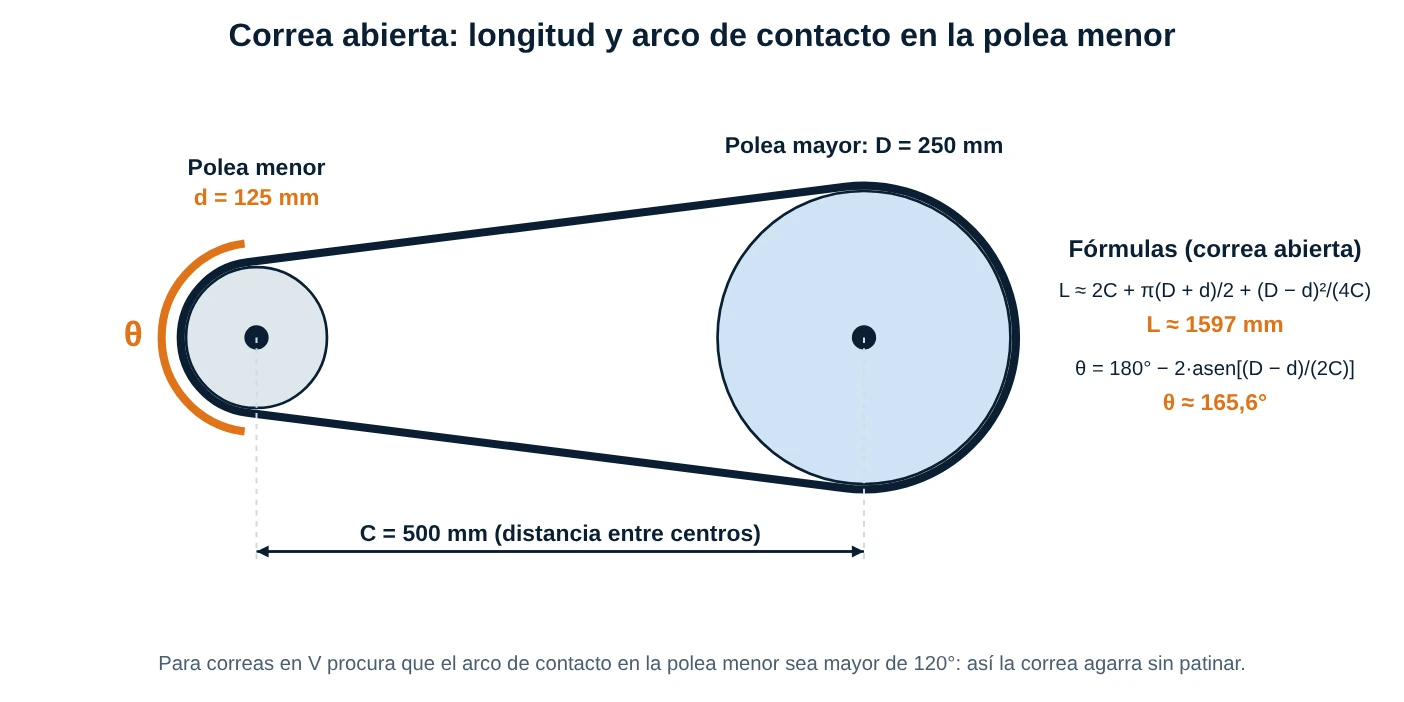

Dato práctico: en una correa en V el arco de contacto en la polea menor no debería bajar de unos 120°. Si la distancia entre centros es muy corta o la diferencia de diámetros muy grande, la correa pierde agarre y patina aunque esté bien tensada. La tensión se comprueba presionando el centro del tramo libre: como referencia común, la flecha debe ser de aproximadamente 1,6 mm por cada 100 mm de longitud del tramo, aplicando la fuerza que indica el fabricante.

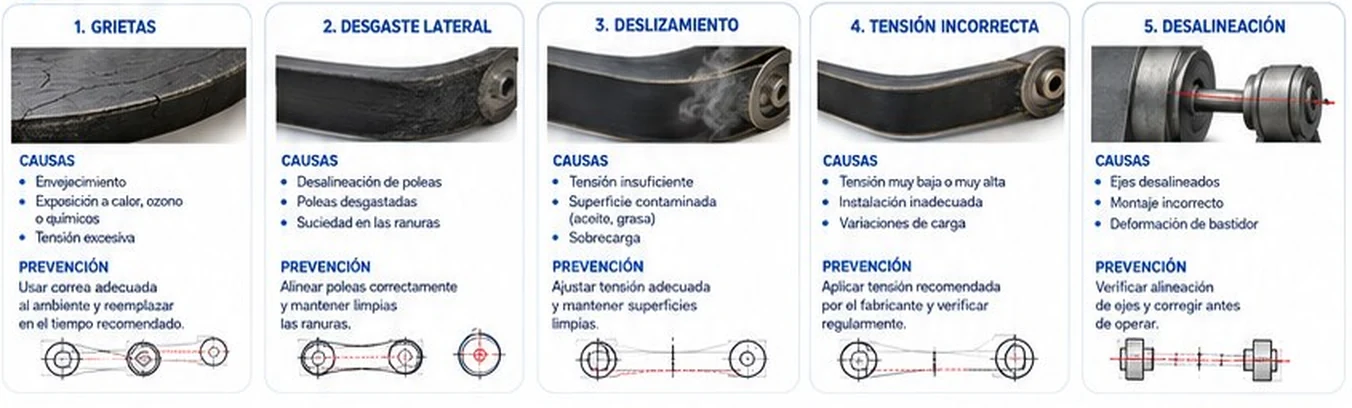

6. Fallas comunes, causas y prevención
- Grietas: por envejecimiento, exposición a calor, ozono o químicos, o tensión excesiva. Prevención: usa una correa adecuada al ambiente y reemplázala en el tiempo recomendado.
- Desgaste lateral: por desalineación de poleas, poleas desgastadas o ranuras sucias. Alinea las poleas y mantén limpias las ranuras.
- Deslizamiento: por tensión insuficiente, superficies contaminadas con aceite o grasa, o sobrecarga. Ajusta la tensión y limpia las superficies. Se nota por el chillido al arrancar, el polvo de goma y la correa brillante.
- Tensión incorrecta: muy baja o muy alta, por una instalación inadecuada o variaciones de carga. Aplica la tensión recomendada por el fabricante y verifícala con regularidad. Una tensión excesiva también daña los rodamientos del motor y del equipo.
- Desalineación: ejes desalineados, montaje incorrecto o deformación del bastidor. Verifica la alineación de ejes y corrígela antes de operar.
Recomendación técnica: verifica la tensión y la alineación de las poleas antes de reemplazar la correa. Muchas veces la correa nueva se destruye en pocas semanas porque la causa original (una polea desalineada o desgastada) sigue ahí.
✅ 5 Problemas Resueltos
Solución:
i = D2 / D1 = 250 / 125 = 2
n2 = n1 · D1 / D2 = 1750 × 125 / 250 = 875 rpm
v = π · D · n / 60 = π × 0,125 × 1750 / 60 = 11,45 m/s
Solución:
L ≈ 2C + π(D + d)/2 + (D − d)² / (4C)
2C = 1000 mm
π(250 + 125)/2 = π × 187,5 = 589,05 mm
(250 − 125)² / (4 × 500) = 15.625 / 2000 = 7,81 mm
L ≈ 1.596,9 mm. En el catálogo elegirías la correa normalizada más cercana a este valor.
Solución:
θ = 180° − 2 · asen[(D − d)/(2C)] = 180° − 2 · asen(125 / 1000)
asen(0,125) = 7,18°
θ = 180° − 2 × 7,18° = 165,6°
Es mayor que 120°, así que el agarre es suficiente.
Solución:
P diseño = P × FS = 7,5 × 1,3 = 9,75 kW
La correa se selecciona para 9,75 kW, no para los 7,5 kW de placa.
Solución:
El perímetro primitivo es z · p = 36 × 8 = 288 mm, así que el diámetro primitivo es 288 / π = 91,67 mm.
v = z · p · n / 60.000 = 36 × 8 × 1200 / 60.000 = 5,76 m/s
🏋️ 5 Ejercicios Propuestos
L ≈ 1.277,5 mm
