¡Bienvenidos nuevamente al blog de Welectronic! Un plano mecánico es el lenguaje universal de la ingeniería: dice qué pieza fabricar, con qué medidas, en qué material y con qué precisión. Saber leerlo correctamente permite fabricar piezas con calidad y evita errores caros. En esta publicación vemos sus elementos y un método de cinco pasos para leer cualquier plano.

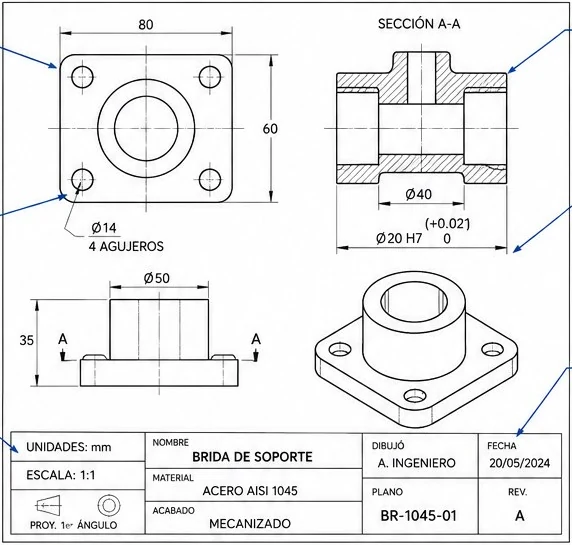

1. Anatomía de un plano
- Vistas: representaciones ortogonales que muestran la pieza desde diferentes direcciones (frontal, superior, lateral, posterior o isométrica).
- Cotas: indican las dimensiones: longitudes, diámetros, radios, ángulos, posiciones y cantidades (por ejemplo, "4 agujeros Ø14").
- Tolerancias: la variación permitida en una dimensión para garantizar el funcionamiento (por ejemplo, Ø20 H7 con +0,021 / 0).
- Cortes y secciones: muestran el interior de la pieza para revelar detalles ocultos. Las líneas de corte indican el plano de corte (sección A–A).
- Escala: relación entre el tamaño del dibujo y el tamaño real de la pieza (1:1, 1:2, 2:1).
- Líneas y cajetín: el tipo de línea comunica información; el cajetín identifica la pieza, material, autor, fecha, revisión y más.
2. La escala
La escala se escribe dibujo : real. En 1:1 el dibujo mide lo mismo que la pieza; en 1:2 el dibujo es la mitad (reducción); en 2:1 el dibujo es el doble (ampliación). Las cotas siempre indican la medida real, no la que mides con una regla sobre el papel.
Medida real = Medida en el dibujo × (Denominador / Numerador)
Ejemplo: en escala 1:2, 35 mm en el dibujo equivalen a 35 × 2 = 70 mm reales.

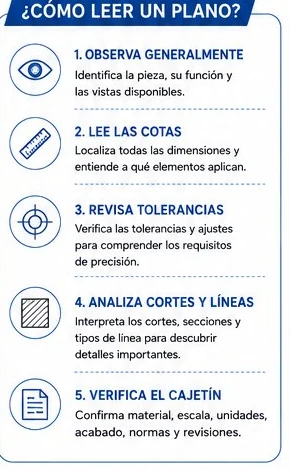

3. Cómo leer un plano en 5 pasos
- Observa de forma general: identifica la pieza, su función y las vistas disponibles.
- Lee las cotas: localiza todas las dimensiones y entiende a qué elementos se aplican.
- Revisa las tolerancias: verifica las tolerancias y ajustes para comprender los requisitos de precisión.
- Analiza cortes y líneas: interpreta los cortes, secciones y tipos de línea para descubrir detalles importantes.
- Verifica el cajetín: confirma material, escala, unidades, acabado, normas y revisiones.

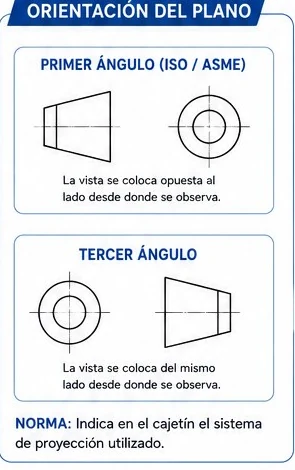

4. Orientación del plano: primer y tercer ángulo
- Primer ángulo (ISO): la vista se coloca opuesta al lado desde donde se observa.
- Tercer ángulo (ASME): la vista se coloca del mismo lado desde donde se observa.
Norma: el cajetín indica el sistema de proyección utilizado. Si lo confundes, las vistas quedarán invertidas.
5. Errores comunes
- No leer todas las notas y especificaciones.
- Ignorar las tolerancias y los acabados.
- Confundir las vistas o la orientación.
- No verificar las unidades o la escala.
- Asumir medidas: todas deben estar cotadas.
✅ 5 Problemas Resueltos
Problema 1: En un plano a escala 1:2, una cota medida con regla sobre el papel da 35 mm. ¿Cuánto mide la pieza real?
Solución:
Escala 1:2 → el dibujo es la mitad de la pieza.
Medida real = 35 × 2 = 70 mm
Solución:
Escala 1:2 → el dibujo es la mitad de la pieza.
Medida real = 35 × 2 = 70 mm
Problema 2: Una pieza pequeña de 8 mm se dibuja en escala 2:1. ¿Cuánto debe medir en el papel?
Solución:
Escala 2:1 → el dibujo es el doble de la pieza.
Medida en el dibujo = 8 × 2 = 16 mm
Solución:
Escala 2:1 → el dibujo es el doble de la pieza.
Medida en el dibujo = 8 × 2 = 16 mm
Problema 3: El plano de la brida indica Ø20 H7 (+0,021 / 0). ¿Entre qué valores debe quedar el agujero?
Solución:
Límite mínimo = 20,000 + 0 = 20,000 mm
Límite máximo = 20,000 + 0,021 = 20,021 mm
Cualquier medida entre 20,000 y 20,021 mm es aceptable.
Solución:
Límite mínimo = 20,000 + 0 = 20,000 mm
Límite máximo = 20,000 + 0,021 = 20,021 mm
Cualquier medida entre 20,000 y 20,021 mm es aceptable.
Problema 4: Del cajetín de la brida se lee: unidades mm, escala 1:1, material acero AISI 1045, plano BR-1045-01, revisión A. ¿Qué longitud real tiene una línea de 35 mm en el dibujo?
Solución:
Escala 1:1: el dibujo y la pieza tienen la misma medida.
Longitud real = 35 mm.
Además, el cajetín indica que se trabaja en milímetros y que se debe fabricar en acero AISI 1045.
Solución:
Escala 1:1: el dibujo y la pieza tienen la misma medida.
Longitud real = 35 mm.
Además, el cajetín indica que se trabaja en milímetros y que se debe fabricar en acero AISI 1045.
Problema 5: Un plano antiguo está en pulgadas y una cota dice 1,5. ¿Cuántos milímetros son? (1 in = 25,4 mm)
Solución:
Medida = 1,5 × 25,4 = 38,1 mm
Por eso se debe verificar siempre la unidad del cajetín.
Solución:
Medida = 1,5 × 25,4 = 38,1 mm
Por eso se debe verificar siempre la unidad del cajetín.
🏋️ 5 Ejercicios Propuestos
Ejercicio 1: En un plano a escala 1:5 una cota medida con regla da 12 mm. ¿Cuál es la medida real?
12 × 5 = 60 mm
Ejercicio 2: Un pasador de 5 mm se dibuja en escala 4:1. ¿Cuánto mide en el papel?
5 × 4 = 20 mm
Ejercicio 3: Un eje Ø25 h6 tiene es = 0 y ei = −0,013 mm. ¿Entre qué valores debe estar su diámetro?
Máximo = 25,000 mm; mínimo = 25,000 − 0,013 = 24,987 mm
Ejercicio 4: Un plano indica "4 AGUJEROS Ø14" en una brida. ¿Cuántos agujeros se deben taladrar y de qué diámetro?
Se deben taladrar 4 agujeros, cada uno de 14 mm de diámetro.
Ejercicio 5: Una cota dice 0,75 en un plano en pulgadas. ¿Cuántos milímetros son?
0,75 × 25,4 = 19,05 mm
