¡Bienvenidos nuevamente al blog de Welectronic! Si hay un instrumento que verás en cualquier taller y en cualquier plan de mantenimiento mecánico, es el reloj comparador. Con él alineas ejes, mides excentricidad, revisas planitud y controlas el juego axial de un rodamiento. Su lectura confunde al principio porque tiene dos agujas, así que aquí te explico sus partes, cómo leerlo sin dudas y cómo montarlo para no inventarte errores.

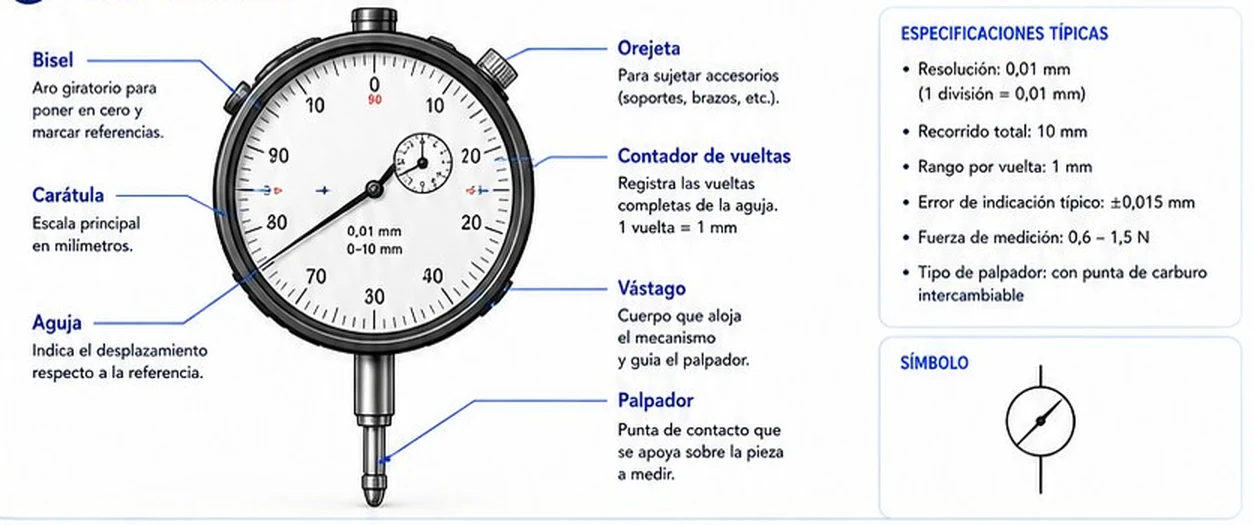

1. Partes principales y especificaciones típicas
- Bisel: aro giratorio para poner en cero y marcar referencias.
- Carátula: escala principal graduada (100 divisiones).
- Aguja: indica el desplazamiento respecto a la referencia.
- Contador de vueltas: registra las vueltas completas de la aguja; 1 vuelta = 1 mm.
- Orejeta: para sujetar accesorios (soportes, brazos, etc.).
- Vástago: cuerpo que aloja el mecanismo y guía el palpador.
- Palpador: punta de contacto que se apoya sobre la pieza; suele ser de carburo e intercambiable.
Especificaciones típicas: resolución 0,01 mm (1 división = 0,01 mm); recorrido total 10 mm; rango por vuelta 1 mm; error de indicación típico ±0,015 mm; fuerza de medición 0,6-1,5 N. Mira siempre los datos de tu modelo: la exactitud varía según la clase del instrumento.

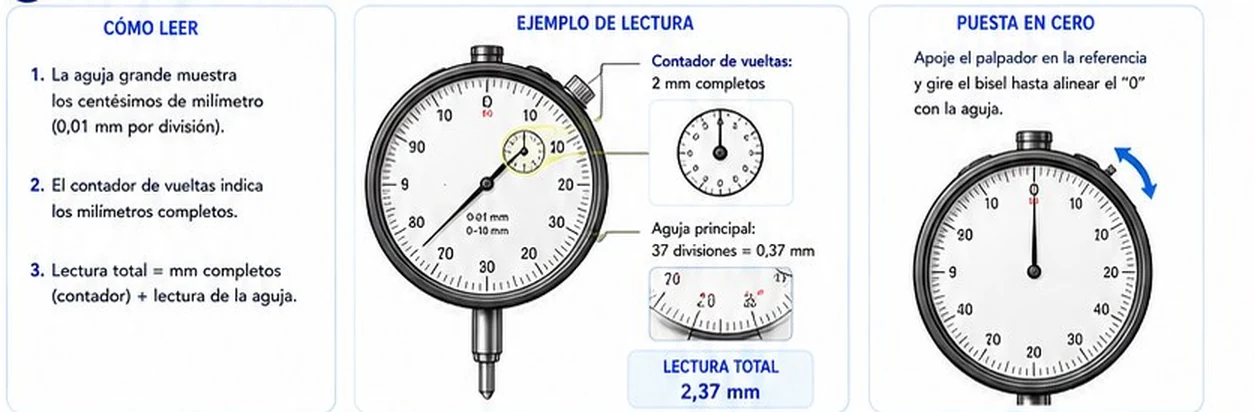

2. Lectura e interpretación
- La aguja grande muestra los centésimos de milímetro (0,01 mm por división).
- El contador de vueltas indica los milímetros completos.
- Lectura total = mm completos (contador) + lectura de la aguja.

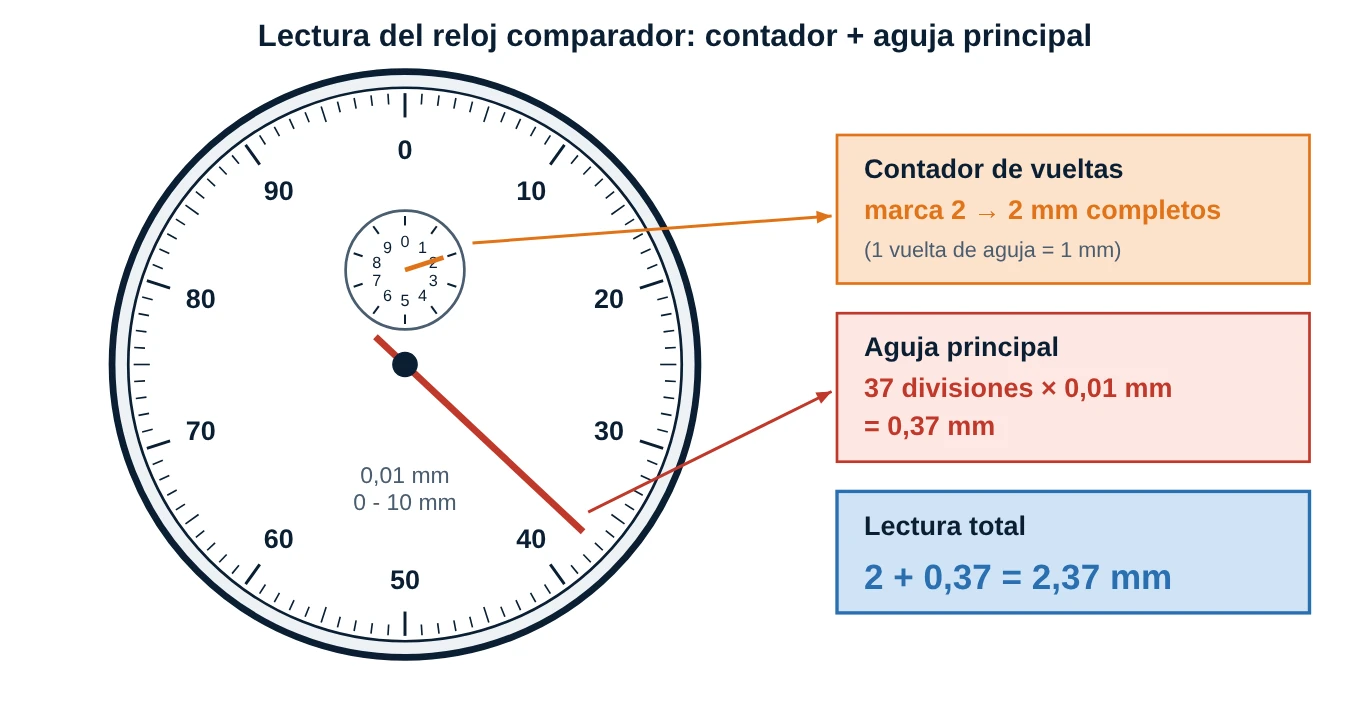

En el ejemplo, el contador marca 2 mm completos y la aguja está en 37 divisiones = 0,37 mm, por lo que la lectura total es 2,37 mm. Para poner en cero, apoya el palpador en la referencia y gira el bisel hasta alinear el "0" con la aguja.
Recuerda: la lectura es relativa. Siempre mides la diferencia respecto a la posición de referencia (cero), no una medida absoluta. Además, precarga el palpador (aproximadamente una vuelta) antes de poner a cero, para que la aguja pueda moverse en ambos sentidos.

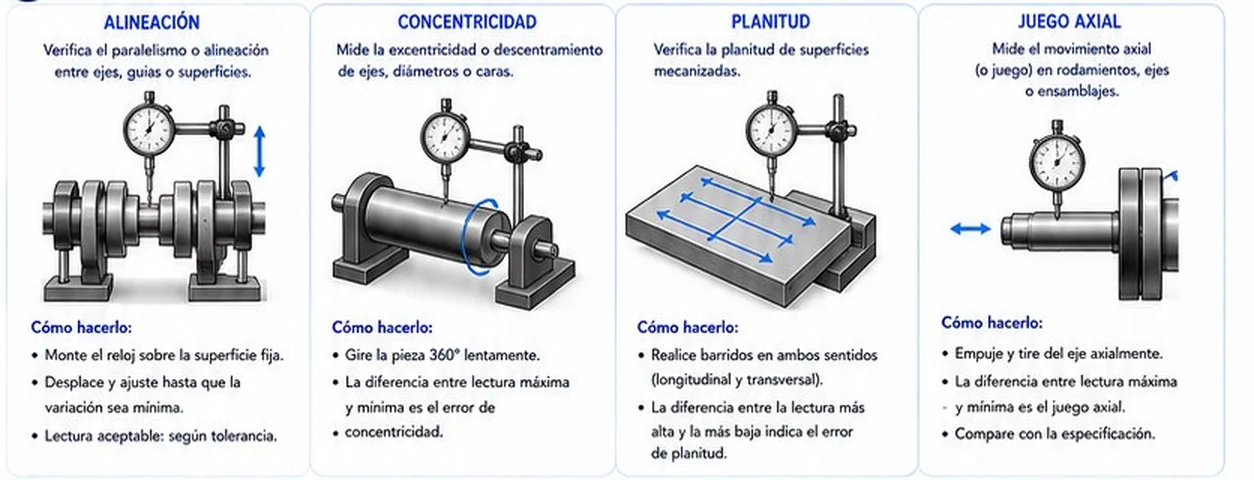

3. Aplicaciones típicas
- Alineación: monta el reloj sobre una superficie fija, desplaza y ajusta hasta que la variación sea mínima. Acepta según la tolerancia.
- Concentricidad: gira la pieza 360° lentamente; la diferencia entre la lectura máxima y la mínima es la variación total (TIR) de concentricidad.
- Planitud: realiza barridos en ambos sentidos (longitudinal y transversal); la diferencia entre la lectura más alta y la más baja indica el error de planitud.
- Juego axial: empuja y tira del eje axialmente; la diferencia entre la lectura máxima y la mínima es el juego axial. Compáralo con la especificación.
Precisión sobre el póster: la diferencia máxima − mínima al girar la pieza es la lectura total del indicador (TIR). Si la pieza está simplemente descentrada, la excentricidad real (distancia entre el eje de giro y el eje de la pieza) es la mitad del TIR.
4. Montaje correcto y errores frecuentes

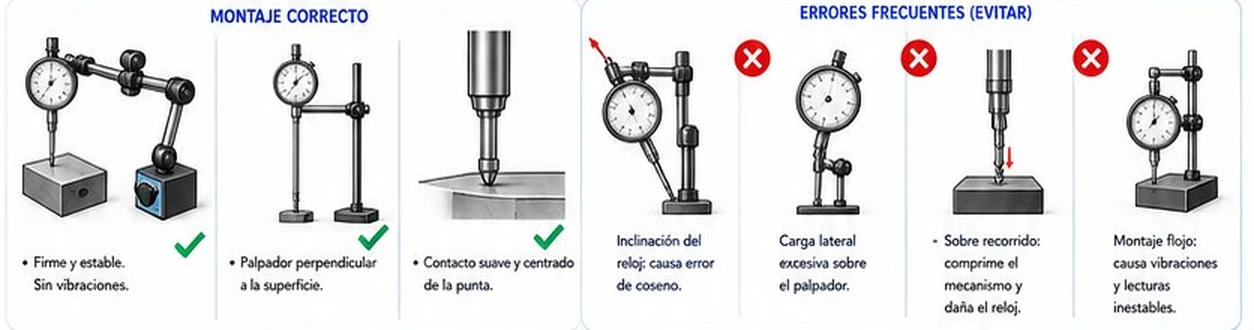

Montaje correcto: firme y estable, sin vibraciones; palpador perpendicular a la superficie; contacto suave y centrado de la punta.
Errores a evitar:
- Inclinación del reloj: causa error de coseno (el reloj mide solo la componente del movimiento en la dirección del vástago).
- Carga lateral excesiva sobre el palpador: dobla el vástago y falsea la lectura.
- Sobre recorrido: comprime el mecanismo y daña el reloj.
- Montaje flojo: causa vibraciones y lecturas inestables.
No lo golpees, no fuerces el recorrido y mantén limpia la punta de contacto y la superficie de apoyo.

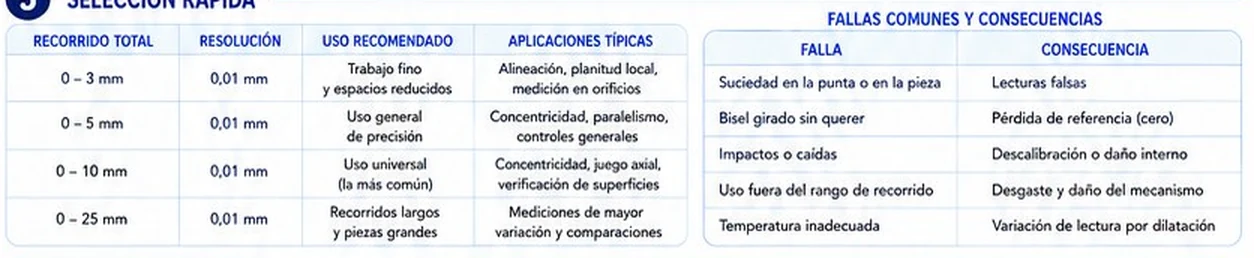

5. Selección rápida y fallas comunes
- 0-3 mm: trabajo fino y espacios reducidos (alineación, planitud local, orificios).
- 0-5 mm: uso general de precisión (concentricidad, paralelismo, controles generales).
- 0-10 mm: uso universal, el más común (concentricidad, juego axial, planitud).
- 0-25 mm: recorridos largos y piezas grandes (mayor variación y comparaciones).
Fallas y consecuencias: suciedad en la punta o la pieza (lecturas falsas); bisel girado sin querer (pérdida de referencia); impactos o caídas (descalibración o daño interno); uso fuera del rango de recorrido (desgaste y daño del mecanismo); temperatura inadecuada (variación por dilatación). Regla de oro: usa el menor recorrido posible con la resolución adecuada a la tolerancia.
✅ 5 Problemas Resueltos
Solución:
Lectura = 3 mm + 45 × 0,01 mm = 3 + 0,45
3,45 mm
Solución:
Lectura = 1 + 8 × 0,01 = 1,08 mm (no 1,8: la aguja marca centésimas).
Solución:
TIR = 0,08 − (−0,04) = 0,12 mm
Excentricidad aproximada = TIR / 2 = 0,06 mm
Solución:
Lectura = 0,50 · cos 20° = 0,50 · 0,9397 = 0,470 mm
Error = 0,50 − 0,470 = 0,030 mm por defecto.
Solución:
Juego axial = 0,10 − (−0,08) = 0,18 mm
