¡Bienvenidos nuevamente al blog de Welectronic! Un perno bien apretado no es el que "queda duro": es el que alcanzó la precarga correcta. Con poca precarga la unión se afloja, fuga o falla por fatiga; con demasiada, el perno se estira, se rompe o daña la rosca. El torque es la forma práctica de controlar esa precarga. Aquí verás los instrumentos, la fórmula T = K · F · d, la secuencia cruzada y los errores que debes evitar.

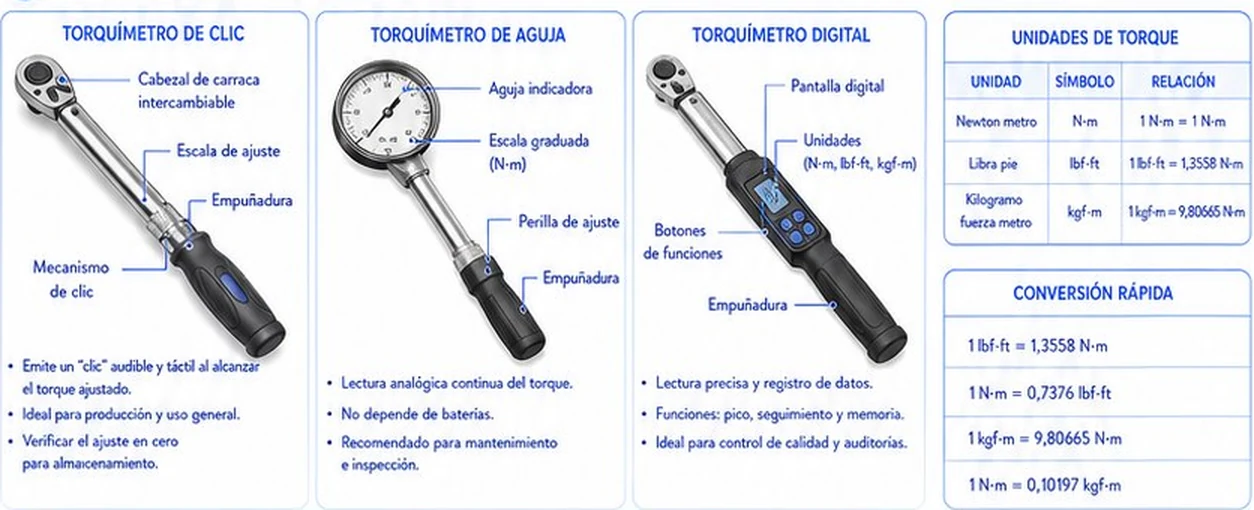

1. Instrumentos de medición de torque
- Torquímetro de clic: emite un "clic" audible y táctil al alcanzar el torque ajustado. Ideal para producción y uso general. Verifica su ajuste en cero al almacenarlo (guárdalo en la escala mínima).
- Torquímetro de aguja: lectura analógica continua, sin baterías. Recomendado para mantenimiento e inspección.
- Torquímetro digital: lectura precisa y registro de datos, con funciones de pico, seguimiento y memoria. Ideal para control de calidad y auditorías.
Unidades y conversiones: 1 lbf·ft = 1,3558 N·m; 1 N·m = 0,7376 lbf·ft; 1 kgf·m = 9,80665 N·m; 1 N·m = 0,10197 kgf·m.

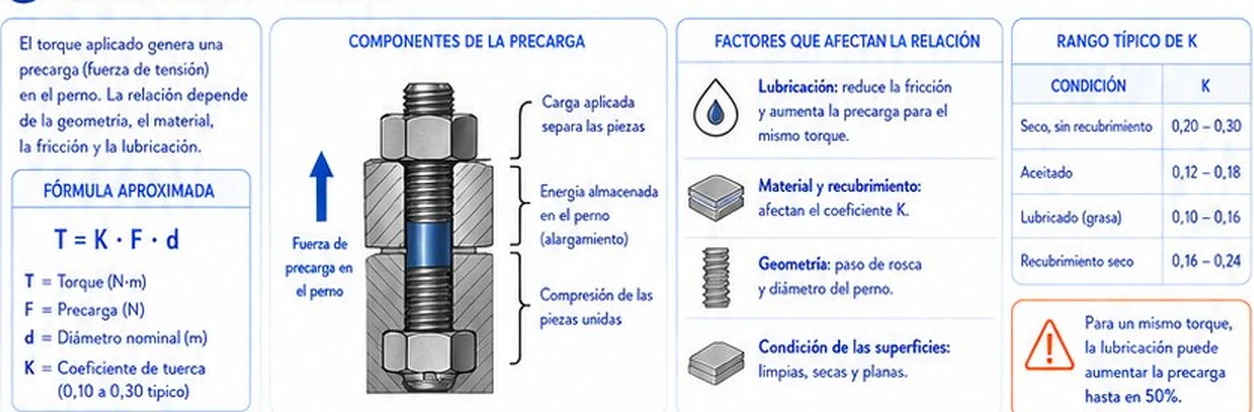

2. Relación torque - precarga
El torque aplicado genera una precarga (fuerza de tensión) en el perno: una carga que mantiene las piezas unidas, almacena energía en el perno (alargamiento) y comprime las piezas. La relación depende de la geometría, el material, la fricción y la lubricación.
T es el torque (N·m), F la precarga (N), d el diámetro nominal del perno (m) y K el coeficiente de tuerca (típicamente 0,10-0,30). Valores típicos de K: seco sin recubrimiento 0,20-0,30; aceitado 0,12-0,18; lubricado con grasa 0,10-0,16; recubrimiento seco 0,16-0,24.
- Lubricación: reduce la fricción y, con el mismo torque, aumenta la precarga.
- Material y recubrimiento: afectan el coeficiente K.
- Geometría: paso de rosca y diámetro del perno.
- Condición de las superficies: deben estar limpias, secas y planas (o lubricadas según la especificación).
Dato práctico: casi todo el torque se "pierde" en fricción: aproximadamente 50 % en la cara de la tuerca, 40 % en la rosca y solo alrededor de 10 % se convierte en tensión del perno. Por eso K pesa tanto. Para un mismo torque, pasar de K = 0,30 a K = 0,20 sube la precarga un 50 %; y el torque de las tablas siempre supone una condición de lubricación concreta.

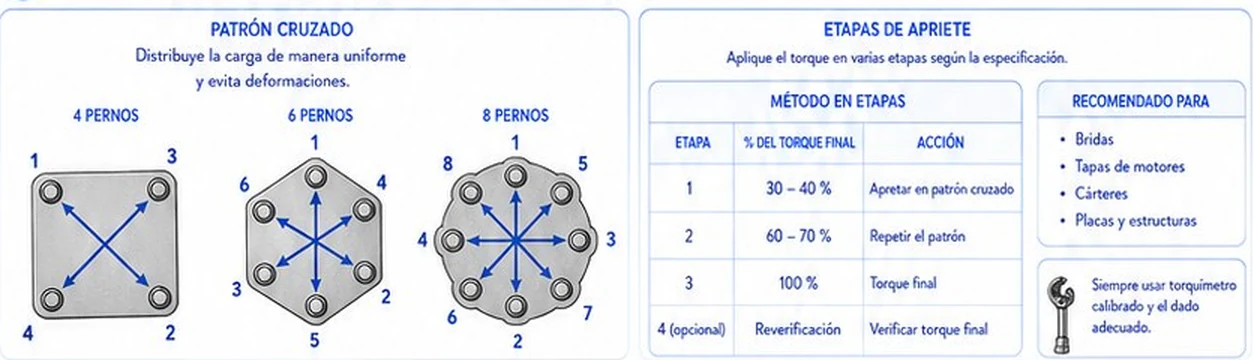

3. Secuencia de apriete: patrón cruzado y etapas

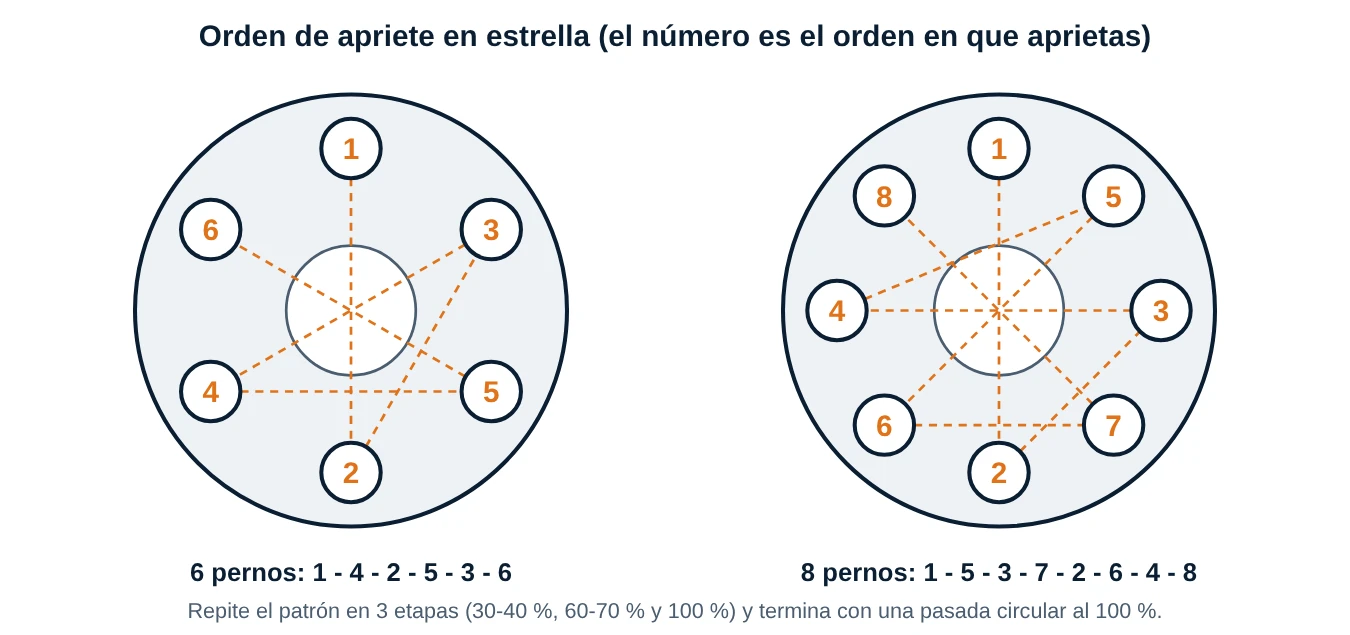

El patrón cruzado (en estrella) distribuye la carga de manera uniforme y evita deformar la brida o la tapa. Nunca aprietes en círculo, perno por perno.
| Etapa | % del torque final | Acción |
|---|---|---|
| 1 | 30-40 % | Apretar en patrón cruzado |
| 2 | 60-70 % | Repetir el patrón |
| 3 | 100 % | Torque final |
| 4 (opcional) | Reverificación | Verificar el torque final |
Se recomienda para bridas, tapas de motores, cárteres, placas y estructuras. Usa siempre un torquímetro calibrado y el dado adecuado. Al final, da una pasada circular al 100 % para comprobar que ningún perno quedó sin apretar.

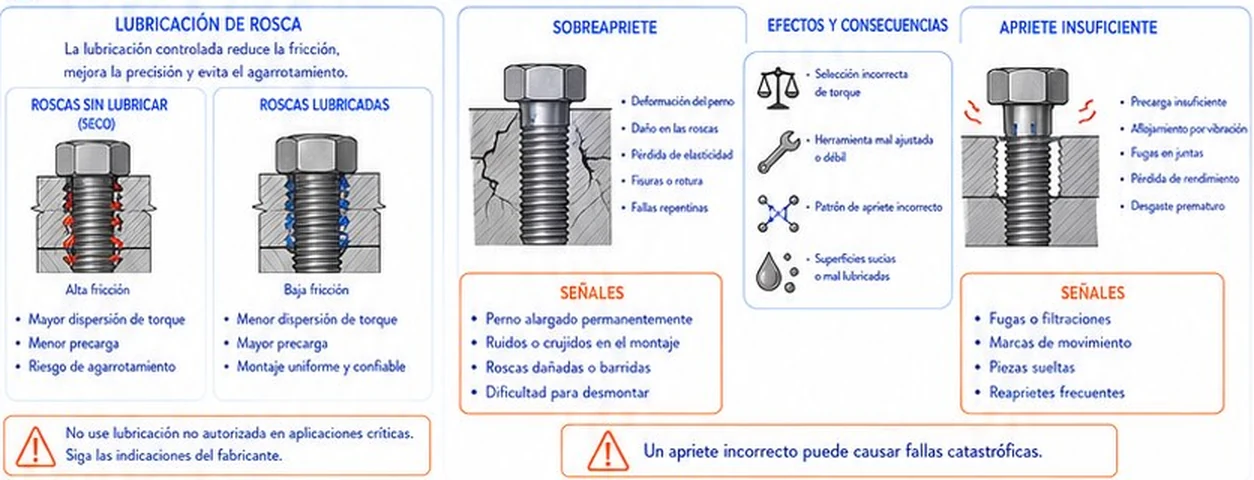

4. Factores clave y errores comunes
- Rosca seca: alta fricción, mayor dispersión de torque, menor precarga y riesgo de agarrotamiento. Rosca lubricada: menor fricción, mayor precarga y montaje uniforme y confiable. No uses lubricación no autorizada en aplicaciones críticas; sigue las indicaciones del fabricante.
- Sobreapriete: deformación del perno, daño en las roscas, pérdida de elasticidad, fisuras o rotura y fallas repentinas. Señales: perno alargado permanentemente, ruidos o crujidos en el montaje, roscas dañadas o barridas, dificultad para desmontar.
- Apriete insuficiente: precarga insuficiente, aflojamiento por vibración, fugas en juntas, pérdida de rendimiento y desgaste prematuro. Señales: fugas o filtraciones, marcas de movimiento, piezas sueltas, reapretes frecuentes.
Un apriete incorrecto puede causar fallas catastróficas.

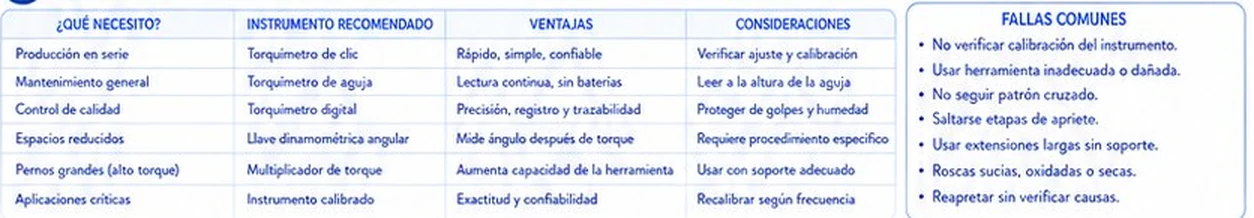

5. Selección rápida y fallas comunes
- Producción en serie: torquímetro de clic. Mantenimiento general: de aguja. Control de calidad: digital.
- Espacios reducidos: llave dinamométrica angular. Pernos grandes (alto torque): multiplicador de torque. Aplicaciones críticas: instrumento calibrado.
Fallas comunes: no verificar la calibración del instrumento, usar una herramienta inadecuada o dañada, no seguir el patrón cruzado, saltarse las etapas de apriete, usar extensiones largas sin soporte, roscas sucias, oxidadas o secas, y reapretar sin verificar causas.
Dato práctico: si usas una extensión en línea con el torquímetro, el torque real en el perno aumenta. Ajusta el valor con Tajuste = Tdeseado · L / (L + E), donde L es la longitud efectiva de la llave y E la longitud de la extensión (medidas desde el centro del perno). Los torquímetros se recalibran según frecuencia de uso (por ejemplo, anualmente).
✅ 5 Problemas Resueltos
Solución:
T = K · F · d = 0,20 · 40.000 N · 0,012 m
T = 96 N·m
Solución:
F = T / (K · d) = 96 / (0,13 · 0,012) = 61.538 N ≈ 61,5 kN
Aumento = 61,5 / 40 − 1 ≈ 54 %. Podrías sobrepasar el límite elástico del perno: por eso el torque de tabla depende de la lubricación.
Solución:
Carga de prueba = 580 · 84,3 = 48.894 N
F = 0,75 · 48.894 ≈ 36.670 N
T = 0,20 · 36.670 · 0,012 = ≈ 88 N·m
Solución:
85 · 1,3558 = ≈ 115,2 N·m
Solución:
Tajuste = 200 · 0,40 / (0,40 + 0,10) = 200 · 0,8
160 N·m
