¡Bienvenidos nuevamente al blog de Welectronic! La caja de engranajes (o reductor) es uno de los equipos que más trabajan y que más silenciosamente se averían: casi siempre avisa antes con ruido, temperatura, fugas, vibración o partículas en el aceite. Esta publicación te enseña a inspeccionarla, lubricarla bien y diagnosticar sus fallas, y trae un simulador donde marcas los síntomas y obtienes causas probables, acciones priorizadas, la viscosidad ISO VG y un cronograma. Si necesitas repasar los tipos y la selección de reductores, lee primero Reductores de velocidad: tipos, relaciones y selección.

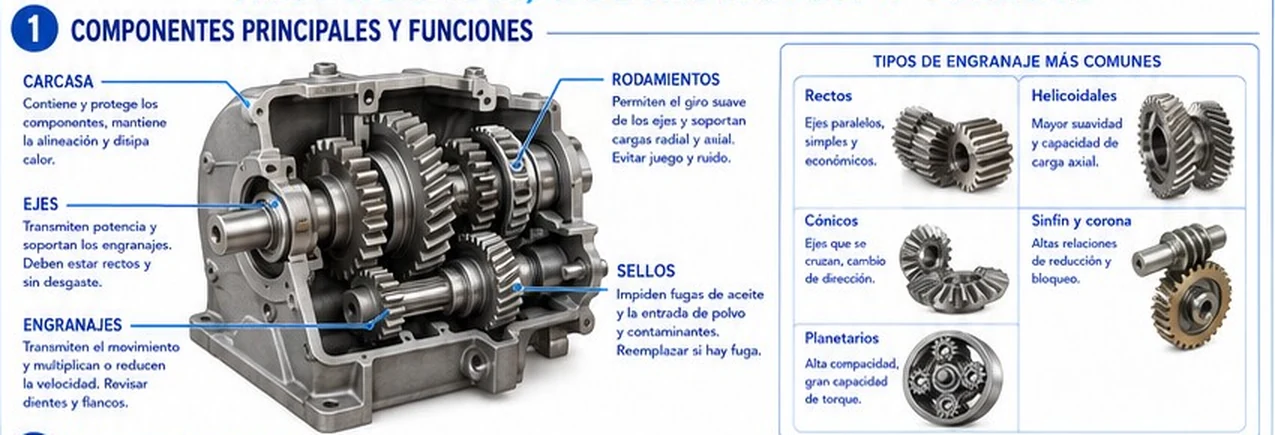

1. Componentes principales y funciones
- Carcasa: contiene y protege los componentes, mantiene la alineación y disipa calor.
- Ejes: transmiten potencia y soportan los engranajes; deben estar rectos y sin desgaste.
- Engranajes: transmiten el movimiento y multiplican o reducen la velocidad. Hay que revisar dientes y flancos. Tipos comunes: rectos (ejes paralelos, simples y económicos), helicoidales (mayor suavidad y capacidad de carga axial), cónicos (ejes que se cruzan, cambio de dirección), sinfín y corona (altas relaciones de reducción) y planetarios (alta compacidad, gran capacidad de torque).
- Rodamientos: permiten el giro suave de los ejes y soportan cargas radial y axial; evitan juego y ruido.
- Sellos: impiden las fugas de aceite y la entrada de polvo y contaminantes; se reemplazan si hay fuga.

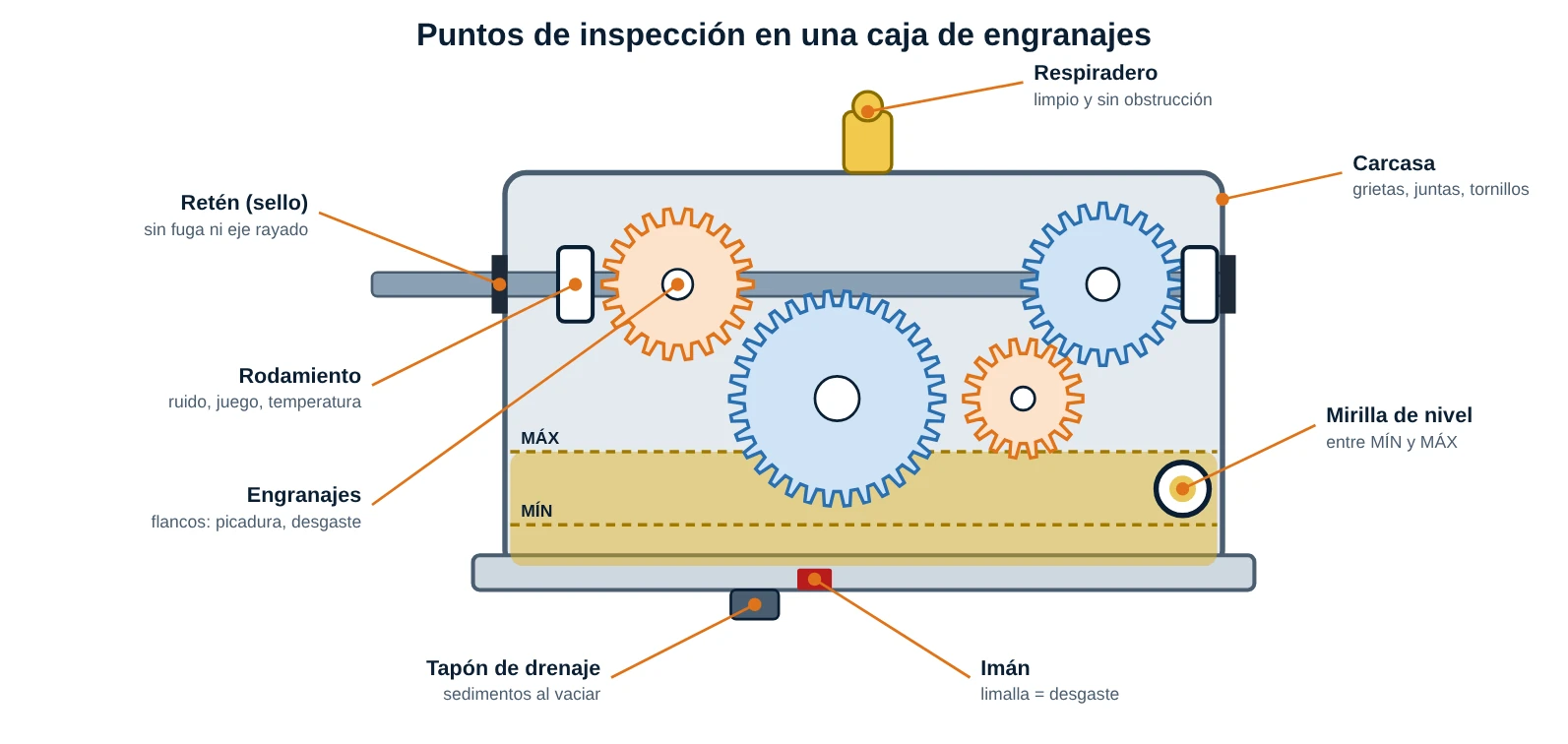

Además de los componentes de la ficha, una caja bien equipada tiene respiradero (iguala la presión interna), mirilla o varilla de nivel, tapón de llenado, tapón de drenaje y, en muchas cajas, un tapón magnético que atrapa las partículas de hierro. Los ubicamos en este esquema:

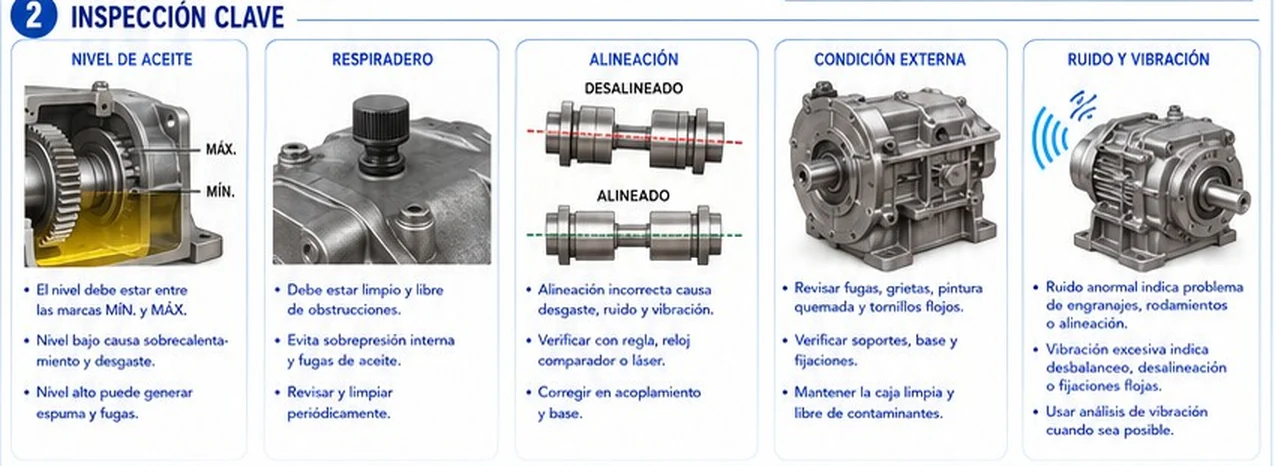

2. Inspección clave
- Nivel de aceite: debe estar entre las marcas mínimo y máximo. Un nivel bajo causa sobrecalentamiento y desgaste; uno alto genera espuma y fugas. Mídelo con la caja detenida y a la temperatura que indique el manual.
- Respiradero: debe estar limpio y libre de obstrucciones; evita la sobrepresión interna y las fugas de aceite. Revísalo y límpialo periódicamente.
- Alineación: una alineación incorrecta causa desgaste, ruido y vibración. Verifica con regla, reloj comparador o láser y corrige en el acoplamiento y la base.
- Condición externa: fugas, grietas, pintura quemada y tornillos flojos; soportes, base y fijaciones; mantén la caja limpia y libre de contaminantes.
- Ruido y vibración: el ruido anormal indica problema de engranajes, rodamientos o alineación; la vibración excesiva, desbalanceo, desalineación o fijaciones flojas. Usa análisis de vibración cuando sea posible.

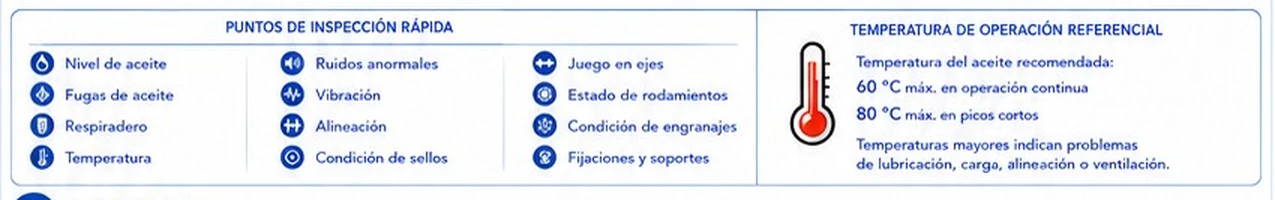

La ficha da como referencia una temperatura de aceite recomendada de 60 °C como máximo en operación continua y 80 °C en picos cortos; temperaturas mayores indican problemas de lubricación, carga, alineación o ventilación.
Corrección y precisión (temperatura): los 60 °C de la ficha son una referencia muy conservadora. Muchas cajas industriales con aceite mineral trabajan con normalidad entre 50 y 80 °C en el baño de aceite (la temperatura exacta depende del tamaño, la carga y la ventilación), y los fabricantes suelen indicar un máximo de unos 80–90 °C para aceite mineral y más para sintético. Lo importante es la tendencia: anota la temperatura normal de tu caja con carga estable y trata como alerta cualquier aumento sostenido de 10–15 °C sobre ese valor. Además, cada +10 °C reduce a la mitad aproximadamente la vida del aceite mineral (regla práctica por oxidación), así que operar caliente acorta los intervalos de cambio.

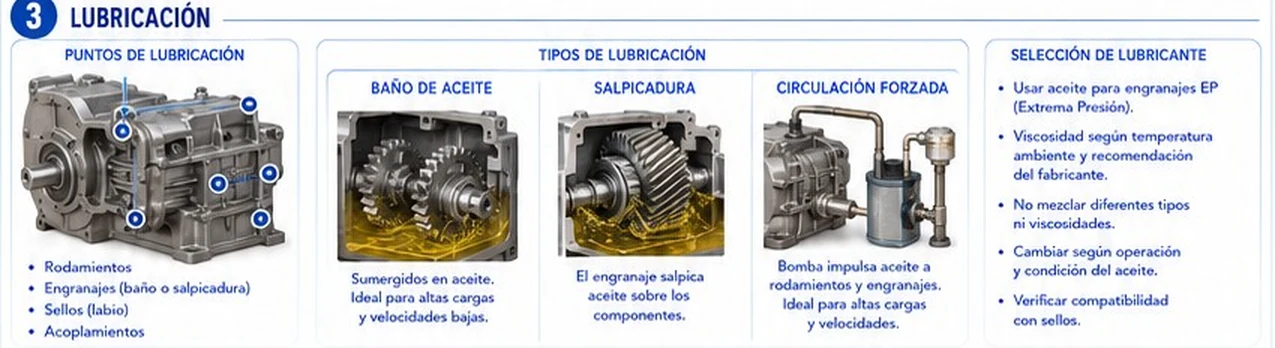

3. Lubricación
- Puntos de lubricación: rodamientos, engranajes (por baño o salpicadura), sellos (labio) y acoplamientos.
- Baño de aceite: los engranajes van sumergidos en el aceite; ideal para altas cargas y velocidades bajas.
- Salpicadura: el engranaje lanza aceite sobre los demás componentes; es el más común en cajas de velocidad media.
- Circulación forzada: una bomba impulsa aceite a rodamientos y engranajes, a través de filtro y enfriador si hace falta; ideal para altas cargas y velocidades.
- Selección del lubricante: aceite para engranajes EP (extrema presión); viscosidad según temperatura ambiente y recomendación del fabricante; no mezclar tipos ni viscosidades; cambiar según operación y condición del aceite; verificar compatibilidad con los sellos.
Precaución (aceites EP en sinfín-corona): la ficha recomienda aceite EP de forma general. En cajas con corona de bronce (sinfín-corona) algunos aditivos EP de azufre-fósforo pueden atacar el bronce; en esos casos se usan aceites compuestos o sintéticos específicos para sinfín. Revisa siempre la especificación del fabricante de la caja. Tampoco mezcles aceite mineral con sintético tipo poliglicol (PAG), que no son miscibles.
Viscosidad ISO VG: de la ficha al cálculo

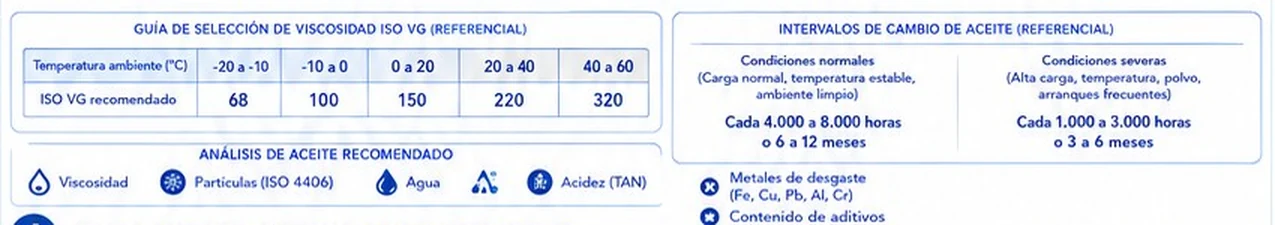

La ficha propone esta guía referencial por temperatura ambiente: −20 a −10 °C → ISO VG 68; −10 a 0 °C → 100; 0 a 20 °C → 150; 20 a 40 °C → 220; 40 a 60 °C → 320. El número ISO VG es la viscosidad cinemática del aceite a 40 °C en mm²/s: un VG 220 tiene 220 mm²/s a 40 °C.
Ampliación (por qué la guía por ambiente no basta): la viscosidad que importa es la que tiene el aceite a su temperatura de trabajo, y además depende de la velocidad tangencial de los dientes. A baja velocidad hace falta aceite más viscoso para mantener la película protectora; a alta velocidad conviene uno menos viscoso para limitar pérdidas por batido y calor. Por eso las normas y los fabricantes (por ejemplo AGMA 9005) consideran la velocidad y la temperatura. La guía de la ficha es útil como primera aproximación, pero el valor definitivo lo manda el manual del fabricante.
ν requerida a la temperatura de trabajo (criterio didáctico): v < 0,5 → 90 mm²/s; 0,5–1 → 60; 1–2,5 → 40; 2,5–5 → 30; 5–10 → 24; 10–20 → 18; > 20 → 14
Se elige el menor ISO VG cuya viscosidad a la temperatura de trabajo sea ≥ ν requerida (se sube un grado si hay choques o arranques frecuentes).

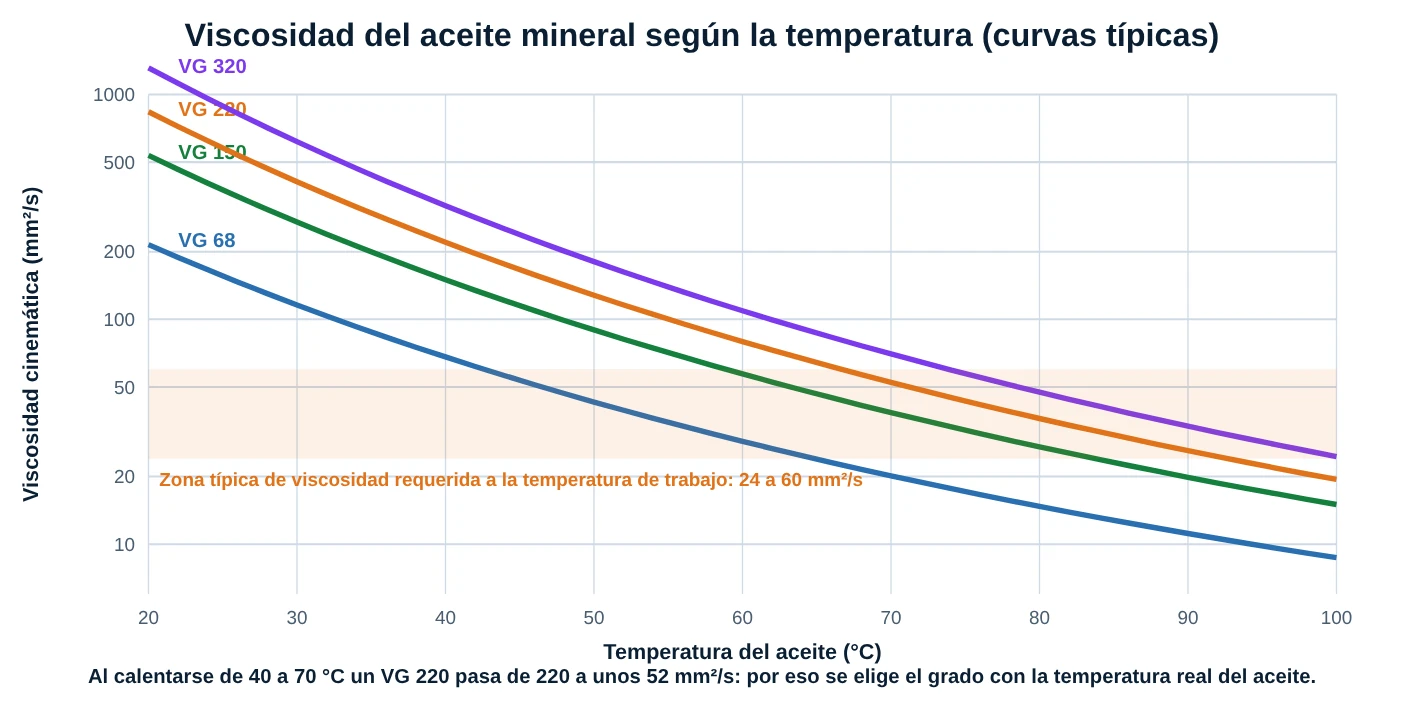

La viscosidad de un aceite baja mucho al calentarse. Para calcularla entre 40 y 100 °C se usa la relación de Walther (ASTM D341): log log (ν + 0,7) = A − B · log T, con T en kelvin, donde A y B salen de las viscosidades a 40 y a 100 °C.
Intervalos de cambio y análisis de aceite
Referencia de la ficha: en condiciones normales (carga normal, temperatura estable, ambiente limpio) cambiar cada 4.000 a 8.000 horas o 6 a 12 meses; en condiciones severas (alta carga, temperatura, polvo, arranques frecuentes) cada 1.000 a 3.000 horas o 3 a 6 meses, lo que ocurra primero. El análisis de aceite recomendado incluye viscosidad, partículas (ISO 4406), agua, acidez (TAN), metales de desgaste (Fe, Cu, Pb, Al, Cr) y contenido de aditivos.
El código ISO 4406 expresa la limpieza con tres números (partículas mayores de 4, 6 y 14 µm por mL). Cada número de código duplica aproximadamente la cantidad de partículas: pasar de 17 a 18 es el doble. Por ejemplo, 20/18/15 es mucho más sucio que 17/15/12.
Dato práctico: el análisis de aceite vale más como tendencia. Toma las muestras siempre en el mismo punto y con el equipo en marcha o recién detenido. Un aumento brusco de hierro (Fe) indica desgaste de engranajes o rodamientos; cobre o estaño, desgaste de bronces o jaulas; silicio, entrada de polvo; agua por encima de aproximadamente 500 ppm (0,05 %) merece investigarse (valores referenciales: confirma los límites con tu laboratorio y el fabricante).

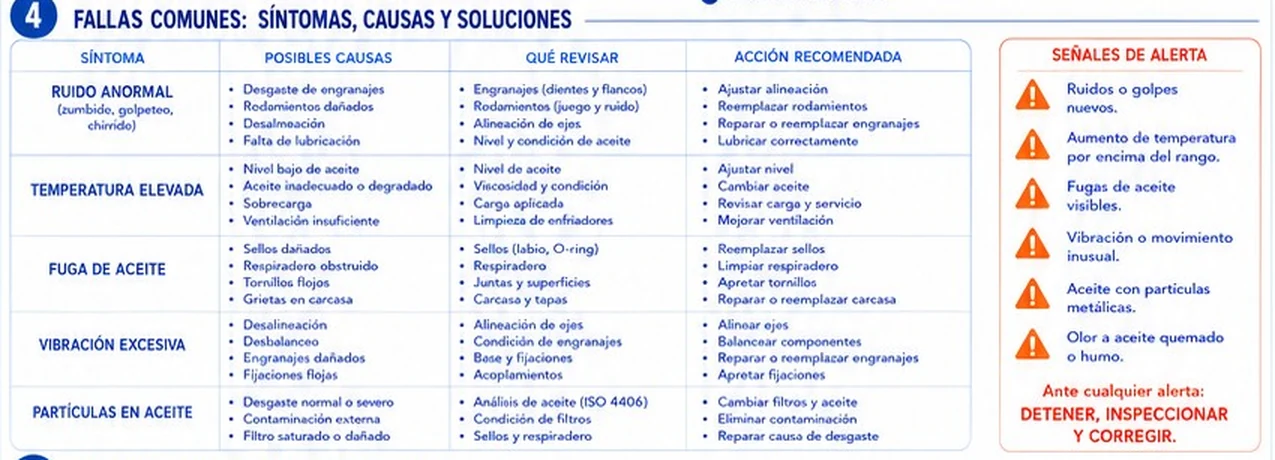

4. Fallas comunes: síntomas, causas y soluciones
- Ruido anormal (zumbido, golpeteo, chirrido): desgaste de engranajes, rodamientos dañados, desalineación o falta de lubricación. Revisa dientes y flancos, juego y ruido de rodamientos, alineación y nivel y condición del aceite. Acciones: ajustar alineación, reemplazar rodamientos, reparar o reemplazar engranajes, lubricar correctamente.
- Temperatura elevada: nivel bajo de aceite, aceite inadecuado o degradado, sobrecarga, ventilación insuficiente. Revisa nivel, viscosidad y condición, carga aplicada y limpieza de enfriadores. Acciones: ajustar nivel, cambiar aceite, revisar carga y servicio, mejorar la ventilación.
- Fuga de aceite: sellos dañados, respiradero obstruido, tornillos flojos, grietas en la carcasa. Acciones: reemplazar sellos, limpiar respiradero, apretar tornillos, reparar o reemplazar la carcasa.
- Vibración excesiva: desalineación, desbalanceo, engranajes dañados, fijaciones flojas. Acciones: alinear ejes, balancear componentes, reparar o reemplazar engranajes, apretar fijaciones.
- Partículas en el aceite: desgaste normal o severo, contaminación externa, filtro saturado o dañado. Acciones: cambiar filtros y aceite, eliminar la contaminación, reparar la causa del desgaste.
Señales de alerta de la ficha: ruidos o golpes nuevos, aumento de temperatura por encima del rango, fugas de aceite visibles, vibración o movimiento inusual, aceite con partículas metálicas y olor a aceite quemado o humo. Ante cualquier alerta: detener, inspeccionar y corregir.
Aclaración: la ficha dice «aumento de temperatura por encima del rango» sin dar el rango; en la práctica es el rango normal de tu equipo (ver la corrección de temperatura en la sección 2). Y las partículas metálicas no siempre significan «detener ya»: una película fina de limalla fina en el imán tras el rodaje es normal; lo grave son virutas, escamas o incremento rápido.

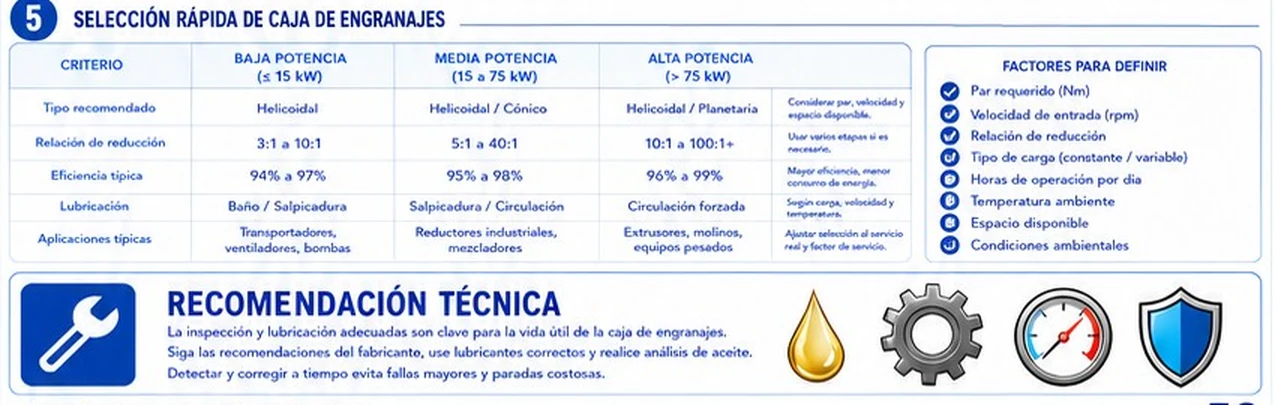

5. Selección rápida de caja de engranajes
- Baja potencia (hasta 15 kW): helicoidal, 3:1 a 10:1, eficiencia 94 a 97 %, lubricación por baño o salpicadura; transportadores, ventiladores, bombas.
- Media potencia (15 a 75 kW): helicoidal o cónico, 5:1 a 40:1, 95 a 98 %, salpicadura o circulación; reductores industriales, mezcladoras.
- Alta potencia (más de 75 kW): helicoidal o planetario, 10:1 a 100:1 o más, 96 a 99 %, circulación forzada; extrusores, molinos, equipos pesados.
Factores para definir: par requerido (N·m), velocidad de entrada (rpm), relación de reducción, tipo de carga (constante o variable), horas de operación por día, temperatura ambiente, espacio disponible y condiciones ambientales.
Precisión sobre la tabla: la potencia por sí sola no define la caja; manda el torque requerido con su factor de servicio (por eso una caja de 15 kW a 50 rpm es mucho mayor que una de 15 kW a 1.500 rpm). Las eficiencias de 94 a 99 % son de engranajes helicoidales y planetarios bien lubricados; el sinfín-corona, que no aparece en esta tabla, rinde bastante menos (ver la publicación de reductores). Y las relaciones altas se logran con varias etapas, no con una sola.
6. Simulador de mantenimiento de caja de engranajes
Esta herramienta reúne todo lo anterior. En el diagrama toca (o recorre con el teclado) cada componente para ver su función y fallas típicas. En el panel marca los síntomas y condiciones que observas; el simulador te muestra las causas probables con un índice de coincidencia, resalta en rojo los componentes implicados en el diagrama y lista las acciones por prioridad (urgente, pronto, planificar). Más abajo, la sección de viscosidad calcula la velocidad tangencial y el ISO VG recomendado, y el cronograma propone frecuencias de inspección y la fecha del próximo cambio de aceite según tus horas por día y las condiciones de servicio.
Ejercicio sugerido: marca «Fuga de aceite → Por el respiradero» y cambia el respiradero a «Obstruido»; después marca «Partículas → limalla gris en el imán» y observa cómo aparece la alerta de detener.
✅ 5 Problemas Resueltos
Solución:
v = π · d · n / 60.000 = π × 200 × 150 / 60.000 = 1,57 m/s.
Para 1 a 2,5 m/s se requieren unos 40 mm²/s a la temperatura de trabajo.
A 65 °C: VG 100 ≈ 33,2 mm²/s (< 40, no sirve); VG 150 ≈ 46,6 mm²/s (≥ 40, sirve).
ISO VG 150.
Solución:
Por horas: 8.000 / 16 = 500 días (≈ 16,4 meses).
Por calendario: 12 meses ≈ 365 días.
Se cumple primero lo que ocurra antes: cada 365 días (12 meses), es decir, cambio por calendario.
Solución:
Cada número de código es el doble del anterior. La diferencia es de 3 códigos en cada rango (20 − 17 = 3).
Factor = 2³ = 8 veces más partículas. Hay que revisar filtros, respiradero y sellos y filtrar o cambiar el aceite.
Solución:
Helicoidal: pérdidas = 55 × (1 − 0,97) = 55 × 0,03 = 1,65 kW.
Sinfín: pérdidas = 7,5 × (1 − 0,65) = 2,625 kW.
El sinfín, con una séptima parte de la potencia, genera más calor: exige más cuidado térmico y de lubricación.
Solución:
A 80 °C: 8.000 × 0,5¹ = 4.000 h.
A 90 °C: 8.000 × 0,5² = 2.000 h.
Moraleja: un pequeño sobrecalentamiento acorta mucho el intervalo de cambio (regla práctica, no exacta).
🏋️ 5 Ejercicios Propuestos
VG 68 ≈ 20,1 mm²/s (< 24); VG 100 ≈ 27,7 mm²/s (≥ 24).
ISO VG 100.
Baja a 24 % del valor a 40 °C: la viscosidad cae más de cuatro veces al calentarse 30 °C.
